Как делают стекло триплекс? Этот популярный в строительстве материал изготавливается путем соединения двух или более стеклянных полотен. Листы могут скрепляться с помощью пленки или специального клеящего состава. Итоговая толщина триплекса варьируется от 6 до 40 мм.

В зависимости от назначения, триплекс может быть огнезащитным, морозостойким, шумозащитным, устойчивым к механическому воздействию или обладающим другими специальными свойствами. Наиболее широко распространен закаленный материал, прочность которого в несколько раз выше, чем у простого стекла.

Чтобы закалить стеклянный лист, его подвергают сильному нагреванию в специальной печи (температура не ниже 650 °C), после чего резко охлаждают. Такая методика позволяет сделать триплекс безопасным и термостойким.

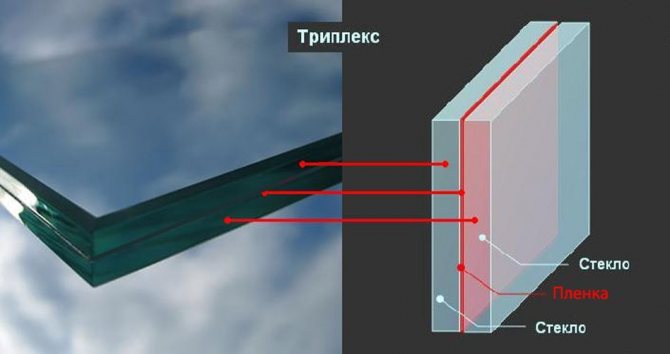

Изображение №1: структура триплекса

РЕЖЕМ ТРИПЛЕКС

Уверен, что многие самодеятельные автоконструкторы при изготовлении машины сталкиваются с проблемой остекления кузова. Большинство из них выходят из положения, «привязываясь» к размерам и формам автомобильных стекол, исполь зуемых на серийных моделях. Я же рискнул взяться за оснащение своего «джипа» стеклами типа триплекс, обрезанными под необходимые размеры самостоятельно. Для этого использовал алмазный резец. С обеих сторон триплекса прочертил им риски, которые простучал до появления трещины по всей длине. Затем удаляемую часть прогрел пламенем спиртовки. Соединяющая слои триплекса пленка разогрелась, что позволило оттянуть части стекла до появ ления между ними зазора. После чего мне осталось разрезать пленку острым ножом, а неровные кромки стекла притупить наждачной бумагой. Способ этот довольно прост и продуктивен; но хорош он лишь для тех, кто имеет большой опыт обычных стекольных работ, только опытный мастер может дать гарантию того, что при простукивании трещина пойдет в нужном направлении. Поэтому, испортив несколько стекол, я пошел по более сложному пути — изготовил из подручных средств специальный станок.
Применение станка позволяет не только свести до минимума процент брака, но и резать стекла с небольшим искривлением. Для пользования им не нужна особая квалификация. Единственный недостаток устройства — невысокая производительность, но в условиях единичного производства это совершенно не важно.

Приспособление для резки триплекса состоит из двух частей: неподвижной станины и перемещающейся по ней каретки с резаками. Станина сварена из стальных уголков 50x50 мм и стальной трубы диаметром 48 мм.

Каретка представляет собой несложное устройство, перемещающееся по вертикальной стойке станины на трех колесах-катушках. В качестве режущих инструментов используются купленные в магазине хозтова-ров ножовочные полотна с алмазным напылением. Полотна разрезаны ножницами по металлу и под фиксирующие штифты в них просверлены отверстия. Кроме того, к вертикальным стойкам станины струбцинами через прокладки из пористой резины крепится и стеклянная заготовка.

Приспособление для резки триплексного стекла:

1 – горизонтальная опора (стальной уголок 50x50), 2 — вертикальная стойка (стальной уголок 50x50, 2 шт.), 3 — обрабатываемое стекло, 4 — струбцина (3 шт.), 5 — горизонтальная связь (стальной уголок 50x50, 2 шт.), 6 — направляющая (стальная труба ? 48), 7 — шкив (сталь, 2 шт.), 8 — шнур капроновый ? 6,9 — каретка в сборе, 10 — раскос (стальная полоса 50x2), 11 — струбцина-ограничитель (2 шт.), 12 — противовес.

Каретка:

1 — держатель резака (сталь, 2 шт.), 2 — пружина сжатия (2 шт.), 3 — втулка (фторопласт, 4 шт.), 4 — цилиндр (стальная труба 28x1, 2 шт.), 5 — кронштейн средней катушки (стальной уголок 45x45, 2 шт.), 6 — кронштейн верхней и нижней катушек (стальной уголок 45x45, 2 шт.), 7 — шайба (сталь, 2 шт.), 8 кронштейн держателя (стальной пруток ? 12,2 шт.), 9 — ось катушки (болт М12, 3 шт.). 10 — кронштейн (стальная труба ? 27), 11 — катушка (сталь, 3 шт.), 12 — поперечная связь (стальная труба ? 27), 13 — пружина растяжения (2 шт.), 14 — направляющая станины, 15 — обрабатываемое стекло, 16 — штифт-фиксатор (стальная проволока ? 2, 2 шт.), 17 — резак (ножовочное полотно с алмазным напылением, 2 шт.).

Стекло режется одновременно с двух сторон. Усилие прижима резаков к нему регулируется натяжением пружин. Во избежание перекосов, что недопустимо, передвигать каретку вверх-вниз следует с помощью шнура, перекинутого через два шкива. Для облегчения работы служит разгрузочный противовес. Две струбцины, установленные на стойке, используются как ограничители перемещения. Во время работы линия разреза обильно смачивается водой из поролоновой губки.

«Пропилив» стекло, остается ножом разрезать пленку. Нагрев не требуется, так как зазор достаточно широк.

Если углы триплекса должны быть закругленными, то это делается последовательным обрезанием по касательным и подравниванием затем кромки на наждаке.

Изготовленное таким способом остекление моего автомобиля отлично служит уже два года.

В. БЕЗРУКОВ, г. Электроугли, Московская обл.

УСТОЙЧИВОСТЬ СТОЕК

Точечные опоры для держателей стоек скрыты под камнями пола. Для этого нужно вынуть несколько камней, болгаркой выполнить вырез и вновь уложить камни на место. Важно: оставить зазор 1-2 см между полом и стойкой для хорошего стока и высыхания воды.

Стеклоплиты весом 15 кг вам подаст на стремянку помощник. Для защиты от острых краев работать следует только в перчатках.

В алюминиевом профиле просверлить отверстия с интервалом 50 см, с резиновым уплотнителем наложить профиль на стыки стекол. Затем через отверстия ввинтить шурупы в стропила.

Как можно разрезать стекло при помощи болгарки

В любом жилье иногда требуется заменить стекло. Независимо от того, собираетесь ли вы вставить его в окно, дверь или шкаф, сперва требуется подогнать лист по размеру. Крайне редко удается подобрать готовый вариант подходящего размера.

В таких случаях можно обратиться за помощью к профессиональным мастерам и оплатить их услуги. Но такой подход далеко не всегда удобен, так как довольно затратный не только в финансовом плане, но и по количеству потраченного времени. Любой хозяин может самостоятельно изучить этот вопрос и выполнить резку стекла в соответствии со своими запросами.

ВОДОСТОЧНЫЙ ЖЕЛОБ

Вместо сплошной водосточной трубы для сбора дождевой воды или для отвода в коллектор для нашего навеса мы использовали короткий выходной участок под углом 90°. Он отводит воду от конструкции в расположенную рядом живую изгородь.

Вам потребуются:

Материалы: »6рус 7 х 7 см (стойки), 6рус 9,5 х 5,8 см (стропила), рейка 4 х 2,6 см (поперечины), рейка 5,8 х 3,8 см (промежуточные планки), шпунтованная доска 9,5 х 1,8 см (боковая стена), 6рус 2 х 2 см (оконная рама), 4 стекла 202 х 51,5 см, триплекс, толщина 6 мм (крыша), 5 подходящих алюминиевых профилей с уплотнителем (из стекольной мастерской), стекло 210 х 39 см, триплекс, толщина 6 мм (боковое окно), L-образный жестяной профиль длиной 220 см, ширина стороны 30 мм винты-глухари М10 х 160 мм + гайки и подкладные шайбы, крепежные болты М10 х 140 мм + гайки и подкладные шайбы, 5 держателей для стоек толщиной 70 мм, бетон для стяжки для фундаментов, водо-стойкий клей для дерева, шурупы 4 х 50 мм / 4 х 60 мм, гвозди 20 мм для боковой стены

Инструменты: аккумуляторный шуруповерт, стамеска, сверло Форстнера, сверло по дереву, торцово-усорезная пила или ножовка, кисть, струбцины, степлер, настольная или ручная дисковая пила, складной метр.

Навес своими руками за $84! Навес из поликарбоната своими руками я сделал сам в одиночку за 3 дня!

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Прозрачный навес из стекловолоконного полиэстера своими руками Прозрачный навес своими руками Чтобы было…
Как я строил навес для отдыха на даче своими руками Навес для летнего отдыха своими…
Навес для цветов из пластиковых бутылок Пластиковый цветник своими руками Как известно,…
Навес у бани из сотового поликарбоната своими руками Как самому сделать навес из…
Навес из поликарбоната своими руками – для скамейки Как сделать поликарбонатный навес для…
Пристеночный (пристенный) навес из поликарбоната своими руками Функциональный навес из прозрачного поликарбоната…
Красивый решетчатый навес над окном своими руками (+чертеж) Как сделать козырек-навес над окном…
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Своими руками › Строительство › Навесы › Прозрачный навес (триплекс) своими руками у дома

Выбор качественного материала для резки

Чтобы получить качественное изделие из стекла для вставки в раму, рекомендуется тщательно подготовиться. Резка стекла будет успешнее, если подбирать качественный материал.

Одним из признаков качественного стекла является зеленый или голубой оттенок торцов. При изготовлении стекла иногда допускаются технологические неточности – в результате получаются листы с полосами на них. Использовать для вставки в окно такие листы не стоит – они заметно искажают изображения. Не стоит брать стеклянные пластины с царапинами.

Что касается толщины стекла для резки, она должна зависеть от размера рамы. При высоте и ширине менее 600 мм достаточно будет листа с толщиной 2,5 мм. Если же высота либо ширина превышает данное значение, стеклянный лист должен быть примерно 4 мм толщиной.

При выполнении остекления в домашних условиях кусок стекла следует отрезать так, чтобы он был на 3–5 мм меньше, чем размер предназначенной для его вставки рамы. При самом небольшом перекосе стекло вставить в раму уже не получится.

Перед началом резки необходимо подготовить стекло должным образом. Если оно новое, следует протереть пластину влажной тряпкой, затем сухой газетой. Протирание сухой тканью не рекомендуется – она может оставить на поверхности частицы ворса, которые способны помешать движению инструмента при выполнении резки.

Если выбрано стекло, уже побывавшее в употреблении, нужно знать: оно выглядит значительно хуже и требует более тщательной подготовки. Необходимо промыть поверхности, добавляя специальные моющие средства. Затем все надо просушить и обезжирить, используя керосин или скипидар для протирки. При высыхании листа стекла нужно исключить попадание на него пыли.

Защита от ветра

В оформлении боковой стены вы ничем не ограничены. Проще всего выполнить ее из шпунтованных досок. В конце стену обязательно следует окрасить всепогодной краской.

Рейкам для рамы окна потребуется паз шириной, равной толщине стекла. Его можно выполнить при помощи верхней фрезы, ручной или настольной дисковой пилы.

Рейки соединить при помощи шурупов и клея. Вставить стекло в паз и зафиксировать четвертую рейку рамы.

На подогнанных шпунтованных досках для боковой стены начертить скос под углом 10° и отпилить.

Боковые стенки навеса — можно оставить открытыми, застеклить или зашить досками

Перед нанесением краски или лазури густо покрыть дерево защитным средством от синевы, так же обработать торцы.

После высыхания защитного средства нанести два слоя всепогодной краски или лазури.

Инструменты для работы

Перед тем как начинать резку стекла, следует определиться с тем, каким инструментом это сделать. Чаще всего режут стеклянные листы при помощи специального инструмента – стеклореза. Он идеально подходит для небольших по объему рабочих задач. Но есть немало других инструментов, при помощи которых вы сможете в домашних условиях подогнать стекло по размеру.
Например, многие домашние мастера могут успешно резать стекло болгаркой. Такой инструмент имеется в арсенале почти каждого хозяина дома. Но надо иметь в виду, что для разрезания стекол можно применять болгарку лишь тогда, когда требуется сделать небольшой по длине разрез. Использование линейки при этом крайне затруднено.

Чтобы отрезать часть стекла болгаркой, на нее понадобится установить тонкий алмазный диск. Резку осуществлять на малых оборотах. Так удается снизить риски преждевременного раскалывания стеклянного листа и получения стеклянной пыли в большом количестве.

В дальнейшем работа ведется так:

Устанавливается диск подходящей толщины на инструмент.
Область распила слегка увлажняется – лучше просто полить стекло водой.
При помощи диска по стеклу проводят тонкую борозду.
Затем по этой борозде выполняется скол.

Итак, на вопрос, можно ли болгаркой резать стекло, ответ можно дать положительный. Но при этом необходимо следить во время работы за различными мелочами. В частности, нельзя допускать перегревания стекла – для этого можно запастись жидкостью для охлаждения.

Для резки стекла надо выбирать только качественный инструмент. Иначе от вибрации во время работы стекло может разлететься. Перед работой постарайтесь хорошо защитить органы зрения и дыхания, чтобы в них не попал порошок стекла.

ДОЖДЬ НЕ СТРАШЕН

Полка и скамья превратят навес в небольшую прихожую. При помощи водосточного желоба можно собирать воду для полива.

Остатки пиломатериалов и краски можно легко превратить в практичную скамью.

Доску шириной 12 см сзади привинтить шурупами 4 х 70 мм через заднюю стену, и полка готова.

Пластиковые желоба очень легкие, а выбор цветов и форм огромен. Желоба шириной 70 мм хватит для нашей крыши площадью 4 м2

Чтобы ветки и листья не забивали желоб, используйте решетку-вкладыш: круглую для полукруглого желоба, плоскую для прямоугольного.

Как резать стекло триплекс

Триплекс – это специальный многослойный вид стекла, который обладает повышенной прочностью, благодаря слоистому строению. Такое стекло обладает очень хорошими звукоизоляционными свойствами, а также большой гибкостью при толщине материала 6-40 мм. Благодаря своим техническим характеристикам и преимуществам, триплекс относят к группе безопасных стекол. Основные свойства триплекс стекла: • Ударостойкость (такой вид стекла способен выдержать многократные удары); • Устойчивость к пробиванию; • Пуленепроницаемое (такой вид стекла оказывает препятствие попадания пули). Стоит отметить, что во время повреждения такого вида стекла оно не разлетаются на разные стороны, его все осколки остаются в склеивающем слое. Резка триплекса может быть как промышленная, так и ручная. Как выше было сказано триплекс является безопасным стеклом, так что он обладает отличными техническими и эксплуатационными характеристиками. Как правило, такое стекло применяется при производстве мебели, изготовлении перегородок, стеклянных дверей и других видах промышленности. При соответствующей и современной обработке, кроме защитных функций, триплекс также может быть элементом декора. Резка триплекса это довольно трудоёмкий процесс, из-за того, что в нем присутствует склеивающая лента. Именно поэтому для того чтобы его правильно разрезать вам нужно обзавестись необходимым оборудованием. Желательно чтобы оно было более современным. В промышленных условиях, резка триплекса чаще всего осуществляется надрезанием стекла с двух сторон, после чего его аккуратно разламывают. Затем специальные нагревательные элементы инфракрасные (которые должны присутствовать во всех компаниях, которые занимаются производством и резкой стекла), прогревают всю линию надреза. Во время такой процедуры склеивающая пленка размокает и тогда свободно можно разделить две части триплекса друг от друга. Резка стекла в промышленных условиях проводится только на профессиональном оборудовании. Многих очень интересует один и тот же вопрос: «Как правильно можно порезать триплекс в домашних условиях?». На такой вопрос можно ответить. Технология ручной резки триплекса в основном проходит по той же цепочке, что и резка в промышленных условиях. Триплекс аккуратно надрезается с двух сторон и немножко надламывается. Надламывать нужно очень осторожно, для того чтобы предотвратить возможные трещины. В образовавшуюся трещину впрыскивается (не очень много, для того чтобы не повредить стекло) легковоспламеняющаяся смесь и поджигается. После чего пленка разогревается — и все, резка стекла прошла успешно. В домашних условиях резка триплекса проводится профессиональным стеклорезом, так как обычным такое стекло невозможно будет разрезать. Во время резки стекла в домашних условиях нужно поддерживаться правил безопасности, для того чтобы не случилось каких либо неприятных ситуаций.

Какие инструменты использовать? Какие есть нюансы?

Так, как триплекс представляет собой многослойное, ударопрочное, особо-прочное стекло, разрезать его не просто. И процесс этот очень трудоемкий. Если это стекло разрезается на промышленном оборудовании, то надрезают его с двух сторон и потом разламывают. Нагревают линию разреза, склеивающая лента, которая находится внутри стекла размокает и это позволяет уже с легкостью разделить стекло на части. Своими руками дома резка триплекса аналогична. В качестве инструмента надо иметь профессиональный стеклорез, в надломленную трещину вспрыскивается легковоспламеняющаяс я смесь и поджигается. Пленка размягчается, части стекла отделяются друг от друга.

Перед тем как резать триплекс в домашних условиях, внимательно посмотрите на стекло с боку, если слоёв больше чем два, то советую даже не пытаться отрезать без оборудования. Не всякая мастерская возьмётся за такую работу, трёх и более слойный триплексы можно отрезать только на современном оборудовании «на коленке» просто без вариантов.

Если стекло двухслойное, то можно попытаться, но шанс 50 на 50 что получится.

Для начала надо приобрести профессиональный стеклорез

Если и это Вас не остановило, то продолжаем.

Кладите стекло на ровную и жёсткую поверхность

Далее делаем разметку и прочерчиваем линию реза (можно маркером).

Приставляем линейку к линии и проводим (не прерываясь) линию реза.

Затем переворачиваем стекло и по торцам стекла делаем разметку по этой же линии, но с другой стороны.

Теперь очень и очень аккуратно надламываем стекло (одна часть жёстко лежит на поверхности, другая на весу, тут понадобится помощь второго человека).

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Сооружение такого стеклянного навеса с покрытием из триплекса своими руками — это одна из самых сложных задач для мастеров-любителей. С другой стороны, всегда интересно попробовать свои силы, зато в случае удачи можно будет по праву гордиться таким большим и внушительным объектом. Кроме того, вы сэкономите изрядную сумму, если возьметесь за дело самостоятельно (с помощниками!) вместо того, чтобы обращаться в специализированную фирму.

Чем можно заменить

Все существующие способы резки стекла отличаются друг от друга по типу воздействия на основу материала.
Например, существует термический метод, который предполагает нагревание определённого участка стекла.

Также очень распространён физический способ – это воздействие на материал грубой силой.

На промышленном производстве обычно используют гидроабразивный метод, позволяющий обрабатывать материал при помощи водяного давления.

Если необходимо порезать стекло термическим способом, то будет достаточно простой бечёвки, спичек и горючей жидкости (подойдёт спирт или ацетон). Также в домашних условиях можно использовать выжигающий аппарат или паяльник. При физическом воздействии на стекло обычно применяют гвозди, победитовое сверло, напильник, алмазный диск или простые ножницы.

Конечно, многие из перечисленных способов не позволят получить идеально ровный разрез на стекле. Но при должном старании и некоторой практике можно добиться отличных результатов.

Важно! При работе со стеклом необходимо помнить о технике безопасности: следует избегать порезов на теле и попадания осколков и пыли в глаза. Для этого используют рабочие перчатки (толстые тканевые) и защитные очки (велосипедные или специальные).

Напильником

Для первого способа нужен напильник с углами, круглый инструмент не подойдёт. Чтобы разрезать стекло, следует сделать несколько ровных тонких полосок на нём инструментом. Нажимать на напильник нужно немного сильнее среднего, и в итоге получиться чёткая неглубокая полоска, как от использования стеклореза. После этого следует просто разломать стекло об край стола, или сделать это, подложив под место надреза спичку.

Как отрезать: инструкция

Сначала подготавливают поверхность стекла. Его следует хорошо отмыть, избавить от жира и просушить. Если на поверхности останутся пятна или разводы, режущий инструмент может соскользнуть, что приведёт к кривому сколу. В качестве рабочей поверхности лучше выбрать стол или кусок ДСП. На неё можно постелить отрез плотной ткани (скатерть, простыня) или линолеума.

После подготовки поверхности и материалов следует провести разметку. Если нужны прямые края, лучше рисовать их по толстой линейке, для плавных линий можно использовать лекала. Чтобы вещь не соскользнула, можно закрепить её кусками изоленты с изнанки. Затем при помощи напильника, болгарки или другого режущего инструмента проводится ровная чёткая линия.

Когда срез готов, следует разломать стекло. Под него подкладывают маленький предмет (спичка, гвоздь, карандаш) и легко надавливают руками с обеих сторон. Также можно расколоть зеркало о край стола, либо постучать по нему снизу небольшим молотком.

Важно! Если проломить стекло не выходит, не нужно применять грубую силу и давить очень сильно. Лучше сделать второй надрез на расстоянии 2 см от первого.
