Как сделать слуховое окно на крыше своими руками – пошаговая инструкция

Определение слухового окна и его функции

Слуховые проемы устраивают в скатных крышах, их выполняют не только классической прямоугольной формы, но также делают треугольными, трапециевидными, круглыми. Функциональные отверстия чаще встречаются в частных коттеджах, особняках, поэтому повышенное внимание уделяют их внешнему виду и сочетанию с отделкой и конструкцией дома.

Через просветы в кровле вентилируется комната, освещается пространство, зрительно увеличивается площадь небольшого помещения. Отсутствие проемов намного снижает полезность и уют чердачного пространства, делая его отделенным от внешнего мира. Окно на крыше существенно влияет на пропорциональное восприятие кровли, поэтому его конструкцию детально продумывают.

Область применения

Такую необходимую часть здания, как слуховое окно, принято считать новшеством. Однако, такое мнение принято считать ошибочным, о нем было слышно несколько тысячелетий назад, но, многие архитекторы утверждают, что они имеют еще более долгую историю существования.

Несмотря на столь продолжительный период существования, широкое применение они приобрели всего несколько десятков лет назад, в нескольких сферах.

1. В первую очередь – это объект дизайна. Слуховое окно превосходно дополняет готический стиль. Такую часть строительства можно увидеть на объектах, созданных под старинную эпоху;
2. Самое широкое применение приобрело приспособление среди владельцев небольших жилых домов, где оно выполняет функцию основной вентиляции;
3. Помимо всех необходимых для жизнедеятельности свойств, конструкция также выступает в роли строительных фронтонов и кровельных свесов;
4. В некоторых частных секторах оно также представлено в виде дымохода;
5. Менее широко применяется слуховое окно в качестве деталей декора для торговых предприятий, заборов и уличных перегородок.

Однако это лишь самые основные способы применения подобного приспособления, также оно используется и для других, самых различных целей, в том числе и для входа и выхода в помещение.

Устройство слухового окна

Вначале определяются с каркасом окна. Какой бы ни была форма проема и конструкция надоконного домика, строение несущего остова люкарны не должно нарушать целостность стропильной системы или ослаблять ее прочность.

Основные элементы устройства:

• лобовые балки между стропилами;
• вертикальные стойки на стропильных ногах;
• прогоны поверх подпорок;
• дополнительные стропила от ригелей до конька;
• оконная рама;
• обрешетка, уложенная на стропилах по форме крыши над оконным проемом;
• кровельное покрытие по типу основного настила.

Организовать на крыше дополнительный просвет без вмешательства в несущий кровельный каркас трудно, поэтому инженеры-строители рекомендуют возводить окна одновременно со строительством дома.

Монтаж наклонных стропил

Монтаж двускатной кровли с наклонными стропилами производится следующим образом:

1. Устанавливаем мауэрлат. Мауэрлат – это балка с сечением 150х150 или 100х100, которая крепится при помощи анкерных болтов к внешним станам здания. Под брус обязательно нужно подложить слой гидроизоляции. На мауэрлат будут укладываться балки перекрытия.
2. Устанавливаем на мауэрлат балки перекрытия с сечением 50х150. Шаг между балками должен быть от 60 до 120 см. Для того, чтобы на крыше можно было безопасно ходить, на балки нужно временно уложить прочные доски и закрепить их гвоздями.
3. К лежню крепим опоры с сечением 100х150 и при помощи уровня выравниваем их.
4. В качестве конькового бруса можно использовать брус с диаметром 100х150 мм. Конек крепиться к стойкам при помощи металлических уголков и гвоздей длиной 100-150 мм.
5. Из досок толщиной как минимум 50 см делаем стропила.
6. Крепить стропилины между собой следует металлическими пластинами и гвоздями. Крепить стропильные балки к мауэрлату нужно металлическими скобами.
7. Если ширина кровли превышает 8 м, нужно установить подкосы на все стропила. Они делаются из обрезной доски и монтируются под углом 45 градусов. Нижняя часть подкоса закрепляется к лежню, а верхняя к стропилине при помощи металлических пластин.
8. Если стропила слишком короткие и длина свесов получается очень маленькой, то нужно сделать кобылки. Это доски такой же толщины как стропила, которые крепятся к ним при помощи гвоздей, тем самым увеличивая их длину. После этого можно устанавливать карнизные и ветровые планки.

Разновидности по конструкции ската крыши

Чердачное окно имеет крышу, которую оформляют по общим правилам обустройства кровельного настила. Рама проема может находиться в плоскости ската и быть наклонной, но чаще оконную коробку выносят и ставят вертикально. Для образовавшегося «скворечника» делают крышу различной конфигурации.

Виды конструкций:

• плоское покрытие;
• односкатная четырехугольная крыша;
• двускатная четырехугольная;
• полукруглая;
• треугольная;
• трапециевидная панорамная;
• стеклянный фонарь.

Слуховые просветы располагают в торцевой стене(фронтоне), иногда дормер в крыше ставят над кровельной плоскостью. Внутри крыши монтируют антидормеры (утопленная форма).

Плоская

Такие типы покрытий над окном обеспечивают максимальное поступление света и вентиляцию комнаты. Для плоского покрытия ставят дополнительную систему отвода воды, которую объединяют впоследствии с общим водостоком.

Плоскую крышу над окошком можно легко устроить самостоятельно:

• в крыше вырезают проем;
• подгоняют рамы по проекту;
• устраивают конструкцию кровли над окном;
• покрывают настил по обрешетке.

При проектировании учитывают высоту конька, степень вентилирования и освещенности. Обращают внимание на близость выходов котельных труб, выводов общей системы кондиционирования.

В работе по устройству участвует деревянный брус сечением 50 х 100 мм, который устанавливают в стропильную конструкцию под разными углами.

Четырёхугольная односкатная

Скат делают в форме трапеции, прямоугольника или квадрата, а размеры оконного отверстия определяют в зависимости от назначения комнат и требуемой степени освещения. По нормам ГОСТ площадь окон на чердаках должна находиться в диапазоне 1/6 – 1/8 от квадратуры пола.

Перед установкой односкатной крыши над проемом проверяют целостность основного каркаса. Если он поврежден или износились несущие элементы, с установкой окна нужно повременить до ремонта стропильной системы. Выпиливать часть стропил для увеличения расстояния можно, но затем нужно перераспределить нагрузку на другие балки методом установки дополнительных прогонов.

Скаты над проемом правильно стыкуют с наклонной плоскостью основной кровли, используют металлические фартуки и обделки из оцинковки.

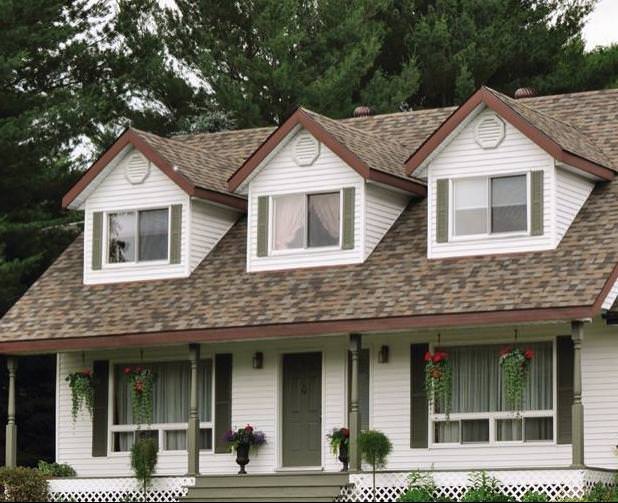

Четырёхугольная двухскатная

Такой тип является самым распространенным т. к. сравнительно несложная конструкция органично вписывается в любые типы крыш.

При строительстве четырехугольного настила с двумя скатами нужно учитывать требования:

• устройство допускается, если наклон крыши от 35°;
• кровельные надстройки располагают на определенном расстоянии (0,8 – 1,0 м) от наружных несущих стен здания;
• минимальный размер распахивающихся створок 0,6 х 0,8 м, оконного проема — 1,2 х 0,8 м;
• высота над полом комнаты — не меньше 1 м.

Двухскатная крыша над люкарной увеличивает площадь мансарды за счет выноса. Скаты могут повторять уклон основной крыши, если окошко стоит на фронтоне.

Полукруглые

Такой тип перекрытия над просветом смотрится оригинально и в народе получил название летучей мыши. Кровля делается полукруглая, а под ней располагается окно такой же конфигурации или ставится круглая рама.

Форма волны над световым отверстием определяет разные подгруппы:

• плавная линия волны — летучая мышь;
• крутая волна с овальным окном — бычий глаз;
• комбинированный вид — летучая мышь, с односкатным покрытием изогнутой формы.

Основная кровля находит продолжение в настиле слухового проема и смотрится одним целым.

Круглое окно на чердаке смотрится красиво, но ставится редко из-за усложненного монтажа. Такие рамы делают с одной или двумя распашными створками или ставят глухие стеклопакеты. Последний вид используется редко, т.к. нет возможности ухаживать за наружным стеклом.

Треугольные

Окна треугольной конфигурации обрамляются скатами с крутым наклоном или делают пологими, проемы располагают на кровле или ставят на фронтоне. В такой конфигурации отсутствуют боковые стенки, поэтому легко решается вопрос экономии материалов, а также утепления и гидроизоляции. Форма просвета уменьшает поступление света на чердак, поэтому треугольники ставят реже или делают их несколько.

Треугольные типы гармонируют с двускатными крышами, но не всегда сочетаются с вальмовыми, полукруглыми или шатровыми крышами. Ставят рамы с конфигурацией отсеченных углов, при этом общая треугольность сохраняется, но по факту в таком окне может быть 4 – 6 углов. Для открывания створок чаще применяют поворотно-откидной механизм.

Панорамные

Конструкции такого типа обеспечивают большой обзор и максимально освещают внутреннее пространство. Крыша чаще имеет трапециевидную форму с прямым участком значительной протяженности. Окна выполняют без боковых стенок, делают невысокие ограждения из дерева или выкладывают их кирпичом, пеноблоком.

Для устройства обрешетки под кровельный настил нужно сделать сплошное основание панелями ДСП, водостойкой фанеры. Панорамные окна под крышей ставят в помещениях оранжереи, зимнего сада, бильярдных залах или мансардных бассейнах. Недостаток обзорных рам в том, что из-за большой площади уходит тепло и возникает опасность для маленьких детей, которые проживают в мансарде. Для защиты проемы обрамляют решеткой.

Стеклянные

Их называют фонарями из-за того, что они пропускают много света, такие проемы большой квадратуры интегрируют в плоскость кровли.

По конструкции они бывают:

• плоские, не выступающие над поверхностью;
• выпуклые фонари в форме купола, полусферы, пирамиды.

В стропильную конструкцию вписывается оконная рама, которая обычно отличается прочностью, и закрепляется к структурным элементам основного перекрытия. Для заполнения раньше применяли простое полированное стекло, сейчас ставят акриловое или монтируют поликарбонат.

Большая часть площади фонаря глухая, но присутствуют распашные створки, приводящиеся в движение вручную или с помощью пульта (электрическое управление с приводом).

СНиП

Существуют определенные требования к проектам и монтажу слуховых окон, которые указаны в СНиПах. Нормы и правила позволяют обеспечить максимальную надежность конструкции, ее долговечность и безопасность.

Ключевые моменты:

1. Установка может быть выполнена только в том случае, если наклон ската кровли имеет угол не менее 35 градусов.
2. Их расположение должно быть создано на определенном расстоянии относительно наружной стены постройки.
3. Минимальные размеры створок установлены в следующих пределах: 0,6*0,8 метра.
4. Фасад вальмовой крыши, на которой устанавливается проем, не должен составлять продолжение наружной стены.

Облицовка, согласно ГОСТу, может выполняться следующими материалами:

• металл листовой;
• медь;
• черепица;

Если проем больше установленных размеров, допускается оформление балкона, что позволяет придать зданию особой изящности. Окна-люнкарны имеют боковые стенки, оформляются, как правило, в остекленном фасаде.

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Крыша над проемом с двумя скатами требует больше затрат на сооружение, чем односкатная конструкция.

Монтаж висячих стропил

Монтаж двухскатной кровли с висячими стропилами производится следующим образом:

1. Вдоль внешних стен дома устанавливаем мауэрлат. Так как в данной конструкции мауэрлат подвергается распирающим силам, его нужно дополнительно укрепить при помощи металлической пластины, которая крепится к внутренней стороне стен.
2. Стропила делаем из досок, толщиной как минимум 50 мм. Для того, чтобы установить стропила, делаем шаблон. Для данной работы вам потребуется помощник. Под нужным углом приставляем стропилину к мауэрлату и отмечаем линию запила.
3. Устанавливаем временные стойки, на которые укладываем коньковую доску. Стойки необходимо дополнительно укрепить временными подкосами. Ориентируясь по коньковой доске нужно разметить верхний срез шаблона.
4. По данному шаблону производим изготовление стропил.
5. При помощи металлических уголков, крепим стропила к мауэрлату.
6. После установки затяжек можно убирать временные стойки.
7. Стропила висячего типа заканчиваются на мауэрлате, поэтому обязательно нужно установить кобылки, на которые крепятся ветровая и карнизная доска.
8. Приступаем к набивке обрешетки.

Расстояние между досками обрешетки делается в зависимости от кровельного материала и его веса. Например, для профлиста нужно делать обрешетку с шагом 60-80 см. А для мягкой кровли необходимо делать сплошную обрешетку. В любом случае следует как можно лучше подготовить и выровнять каркас обрешетки для кровельного материала. В обратном случае будут видны недостатки, которые испортят внешний вид кровли.

Очень часто под кровельный материал укладывают гидроизоляционную пленку. Она служит защитой для деревянного каркаса или внутренних помещений от протечек или конденсата. Для крыш, под которыми будут располагаться мансарды, или другие жилые помещения, гидроизоляция нужна обязательно. Гидроизоляционная пленка крепится контррейками к стропилам.

Рассмотрев, как делается двухскатная крыша, можно приступать к знакомству со слуховыми окнами.

Нормативы и нюансы при проектировании

СНиП 11.26-2010 содержит указания по установке, расположению, организации вентилирования.

Технология монтажа ограничена правилами:

• стропила, обрамляющие оконный проем, должны быть сдвоенными, т. к. несут дополнительную нагрузку;
• вспомогательные прогоны не должны врезаться в тело стропильных ног, их концы фиксируют стальными накладками;
• каркас защищают влагостойкой фанерой;
• фронтон окна делают по вертикали, правильность проверяют уровнем или отвесом.

По нормативам оконные домики должны иметь стены, высота которых начинается от 1,2 м. Каркасы вертикальных боковых ограждений опирают на потолочные прогоны перекрытия, находящиеся под проемом. Между соседними слуховыми коробками разрешают расстояние 0,8 м, более узкие места способствуют накоплению снега в промежутках.
