Как правильно выбрать трубы для отопления в полу под стяжку: обзор всех видов + монтаж своими руками

Мы приветствуем нашего постоянного читателя и предлагаем ему новую статью по устройству отопления.

С момента появления первого костра в пещере человек постоянно ищет самые удобные, безопасные и экономичные способы отопления. Нам хочется, чтобы в доме было тепло, но трубы и радиаторы не были видны. Инженеры додумались спрятать трубы отопления в полу под стяжку – это позволяет получить очень комфортную, эффективную и практически идеальную систему отопления.

Камины и печи не пригодны для квартир и больших домов, местное отопление также не слишком комфортно; Традиционная система отопления с помощью радиаторов или регистров имеет некоторые недостатки:

  • Теплый воздух поднимается вверх, и внизу у пола бывает прохладно.
  • Радиаторы и коммуникации занимают место и собирают пыль.
  • Постоянная конвекция воздуха повышает количество взвешенной пыли в воздухе.
  • Разводка и радиаторы совсем не украшают наши дома и квартиры;
  • Закрытые декоративными экранами и шторами радиаторы хуже греют.

При отоплении с помощью отопления пола все эти проблемы решаются, кроме того, такой обогрев по сравнению с радиаторным или конвекционным отоплением экономичнее примерно на 15-20 %.

Поэтому идея создать в жилье теплый пол получает все большее распространение и в частных домах, и в квартирах.

Обогрев стяжки может производиться с помощью проводов и электричества или с помощью труб и горячей воды. Отопление электричеством обходится дороже – газ или другие виды топлива обходятся дешевле. Затраты на более дорогой монтаж системы трубопроводов окупается через несколько лет эксплуатации. Если взвесить все плюсы и минусы системы «теплый пол», плюсы однозначно перевешивают.

Принцип работы

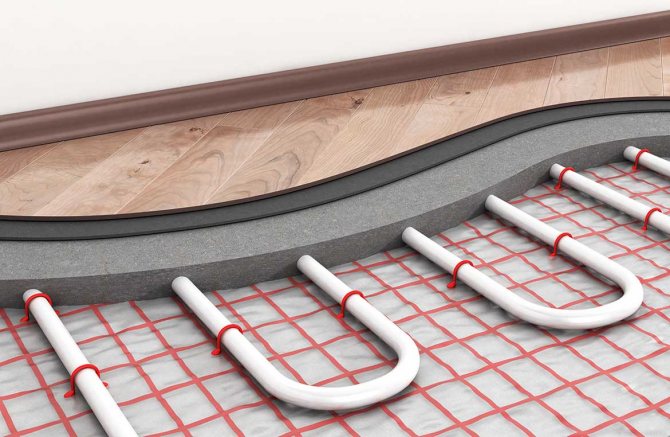

Принцип работы водяной системы теплого пола: в стяжку укладывается система трубопроводов, по которым подается теплоноситель. Теплые трубопроводы разогревают стяжку, стяжка передает тепло напольному покрытию, покрытие – в помещение. Пол под мебелью не отапливают.

Такая система отопления создает благоприятное распределение температуры по высоте и помогает экономить количество расходуемого тепла (и финансов) по сравнению с радиаторной системой. При обычной схеме отопления теплый воздух от радиаторов поднимается к потолку, нагревает его, и лишь потом нагревает помещение – при конвекционном способе потери энергии на прогрев потолка, стен и окон (под ними устанавливаются батареи) довольно велики.

Особенно эффективно использование в доме нижнего отопления, если имеется второй свет или высокие потолки – в этом случае экономия возрастает, по некоторым данным, даже до 50%.

Почему трубы в полу нужно изолировать

Трубы в полу в первую очередь нужно изолировать от динамических механических воздействий при передвижении людей и статической нагрузки – от стоящей сверху мебели. Хотя под мебелью разводку отопления не монтируют, но сверху все равно будут стоять стулья, обеденные столы, столики, пуфики, цветочки и прочие легко передвигаемые предметы мебели. Коммуникации в стяжке необходимо теплоизолировать снизу, чтобы тепло не тратилось на бесполезный нагрев конструкций перекрытия.

Следует отличать прокладку в полу низкотемпературного трубопровода теплого пола и прокладку трубопроводов отопления. Отопление имеет температуру 70-80-90°С, коммуникации с такой температурой сильно нагревают перекрытие и стяжку, вызывают перепад температур – это может вызывать растрескивание стяжки и бетонных конструкций. Поэтому отопление с высокой температурой следует теплоизолировать.

Какие трубы нельзя прятать в стяжку?

Прокладывая трубы отопления в стяжку необходимо учитывать все критерии, чтобы устройство прослужило длительный период. Не рекомендовано использовать паропроницаемые изделия. Также не используются слишком жесткие изделия, которые могут вызывать сложности в процессе монтажа. Не рекомендовано использовать для стяжки металлические трубы и изделия из пластика. Металл подвергается коррозии и прослужит короткий период. Пластик не предназначен для нагрузки и может давать трещины.

Преимущества закрытого монтажа

Преимуществ у закрытой системы обогрева пола множество:

  • Основное преимущество — правильно смонтированная и хорошо работающая система создает в помещении идеально комфортные условия: над полом воздух очень теплый, у головы – теплый, у потолка более прохладный. Особенно оценят такой способ обогрева жилья родители маленьких детей.
  • Второе преимущество – экономичность – ниже температура теплоносителя, эффективнее расходуется тепло, обогревается жилая зона помещения – не греются окна-стены-потолки, воздух под потолком, пол под мебелью. При высоте потолков 2,5 м экономия составляет порядка 15-20 %, при более высоких потолках или втором свете – иногда достигает 50%. Довольно дорогой монтаж трубопроводов окупается за несколько лет.
  • Долговечность – водяная система теплого пола просуществует порядка 30-40-50 лет ( в зависимости от материала. Медные конструкции и 100 лет простоят). Отопление пола работает при невысокой температуре и невысоком давлении – следовательно, все трубопроводы и коллекторы работают в щадящем режиме и меньше изнашиваются.
  • Простота монтажа. Сложность представляет только проектные работы.
  • Простота эксплуатации.
  • Стяжка обладает большой тепловой инерционностью – помещение медленно остывает при отключении отопления.
  • Экономит место в помещении.
  • Экономит усилия хозяйки по уборке.
  • Теплый пол не заметен – а радиаторы с разводкой обычно нарушают дизайн помещения.
  • Систему достаточно легко совместить с уже имеющейся радиаторной системой.
  • Можно подогревать полы только в отдельно взятых помещениях – детских, ванных комнатах.
  • При наличии радиаторов и постоянной конвекции в воздухе присутствует довольно много взвешенной пыли, при обогреве снизу такой сильной конвекции не происходит, пыли в воздухе меньше – это особенно важно для аллергиков и астматиков.

Переделка отопления в новостройке

Всем новоселам привет!
Друзья хочу в этой теме поделиться с вами как я переделывал отопление. Немного опишу в двух словах и прикреплю ссылки на мои работы.

Итак: работы проводил только с горизонтальным отоплением на гибкой подводке, в основном это в монолитных домах. Устанавливаю новые радиаторы, любые, хоть дизайнерские, на самом деле больше спрос на рифар монолит. Также устанавливаю специальный коллектор для отопления с высокой пропускной способностью. Это самое главное, не надо путать с классическими коллекторами на водопровод разница есть и большая. Коллектор ставлю в специальный шкаф. Также меняю запорные краны на отводах, в общем все от стояка до коллектора. Самое главное когда проводите замену, трубы можно проложить в гофре и в местах прохода, там где вы ходите ногами чтобы пол подогревался это будет комфортно.

Можно трубы проложить в энергофлексе без подогрева пола.

Есть мастера которые вас охмурят на более дешевую замену отопления, не в коем случае не делайте на белых сварных ППР трубах ! Результат от таких работ потом часто выливается в катастрофу. Вот ссылка на видео где произошел потоп на моих глазах:

  • Roberttal и vapedTit это нравится

Зачем в новостройке переделывать отопление? Это только в случае, если застройщик отличается особой криворукостью.

Зачем в новостройке переделывать отопление? Это только в случае, если застройщик отличается особой криворукостью.

За тем зачем и переделывают электрику, отопление делается индивидуально для себя, меняются радиаторы, меняется схема расположения трасс. В отличии от веритикального в горизонтальной подводке есть много преимуществ, например прогрев пола в местах прохода это дешевле чем электрические полы, гидравлическое испытание, устанавливается коллектор в спец. шкаф это дает возможность перекрыть каждую трассу по отдельности это делается вашего для комфортного и безопасного проживания. Шкафчик кстати устанавливается в гардеробную — вещи будут теплые, что хорошо!

Схема от застройщика плоха тем что:

1) Никто не делал гидравлического испытания (опрессовка давлением на протечку)

2) Так как трасса попутная то последняя батарея (секционная) как правило еле теплая, особенно в 3 -х комнатных кв.

3) Чаще трасса лежит в тех местах где будет стоять холодильник или другая техника.

4) Если у вас случайно вышел из строя радиатор или пробили трассу или засор то отопления с такой системой вам придется вырубать во всей квартире, до устранения.

Кто то оставляет трассу от застройщика но потом ее уже не переделать, даже в случае протечки это будет очень затратно.

  • Татьяна_Шабунина и Игорь999 это нравится

Соседи мои себе меняли все отопление и не разочаровались, сделали очень классно, теплый пол это вообще балдежно, ну и новые батареи дизайнерские чугунные, кончно не обязательно крутые у кого на сколько хватит, сами понимаете. А то что было от застройщика мое мнение это никаких гарантий, заливать стяжкой а потом как на пороховой бочке жить, нет спасибо. Так что копим деньги на ремонт.

  • teplosan это нравится

Мы будем все оставлять от застройщика. Если строит нормальная компания, то и проблемы с отоплением и прочим в будущем не появятся.

Мы будем все оставлять от застройщика. Если строит нормальная компания, то и проблемы с отоплением и прочим в будущем не появятся.

все что пишется после слова «Если» не действительно. я много лет в архитектуре по проектировке жилых зданий и все что делается от застройщика это бизнес в первую очередь, застройщику не выгодно работать в высоком качестве.

все что пишется после слова «Если» не действительно. я много лет в архитектуре по проектировке жилых зданий и все что делается от застройщика это бизнес в первую очередь, застройщику не выгодно работать в высоком качестве.

так и в 80% радиаторы убогие а потом кто то меняет кол-во радиаторов, переставляет их из-за планировки

А чтоб не греть и заодно соседям потолок под трассу ложится специальная защита Energofloor см. фото, стоит не дорого. Но только не путайте с тем что продается на рынках в рулоне, белая такая, с фольгой, ее разъест раствор и она превратится в труху.

Прикрепленные изображения

Будьте осторожны! На фотографии «фальшивка» под трубу Rehau Rautitan Stabil 16мм. Как оказалось, торговые точки Москвы забиты фальсификатом под трубы/фитинги фирмы Rehau. Покупайте продукцию Rehau только в проверенных местах, а компании Rehau пора действовать и защитить от подделки своих потребителей. #Rehau #фальсификат #подделка

Прикрепленные изображения

все что пишется после слова «Если» не действительно. я много лет в архитектуре по проектировке жилых зданий и все что делается от застройщика это бизнес в первую очередь, застройщику не выгодно работать в высоком качестве.

Вы не правы. Если застройщик дорожит репутацией и планирует долго оставаться на плаву, то плохо он делать не будет.

Соседи мои себе меняли все отопление и не разочаровались, сделали очень классно, теплый пол это вообще балдежно, ну и новые батареи дизайнерские чугунные, кончно не обязательно крутые у кого на сколько хватит, сами понимаете.

теплые полы это здорово, но уже личные хотелки, ни один застройщик не будет их делать. Ну разве что таун какой-нибудь крутой)) Нормальный застройщик делает просто, но качественно — это самое главное, чтобы можно было заселиться и пользоваться без проблем.

теплые полы это здорово, но уже личные хотелки, ни один застройщик не будет их делать. Ну разве что таун какой-нибудь крутой)) Нормальный застройщик делает просто, но качественно — это самое главное, чтобы можно было заселиться и пользоваться без проблем.

у хты! а такие застройщики бывают? я работаю более 5 лет в инженерии и пока таких еще не встречал, осветите пожалуйста качественного застройщика к которому ни у кого из собственников нет претензий.

А УК надо согласовывать такую переделку? Инженерные сети все таки расчитаны на определенную систему. А если каждый начнет себе отопление переделывать в квартире?

Что бы заменить радиаторы игибкую трассу? я пытался, бестолку, такие согласования они не ведут. Руководствуюсь СНиП и СП, ну и тем чему учили в компании.

На заметку кто получает ключи от новой квартиры, внимательно относитесь к системе отопления в вашей квартире. Не всегда бывает что она исправна, трагедия в том что протечки обнаруживаются уже после чистовой отделки! Что бы предотвратить «сюрприз» делайте #гидравлическоеИспытание до заливки стяжки.

Прикрепленные изображения

  • Игорь999 это нравится

А УК надо согласовывать такую переделку? Инженерные сети все таки расчитаны на определенную систему. А если каждый начнет себе отопление переделывать в квартире?

проекты регламентируются не законодательными нормами и актами, а СНиП (то что касается конструктивности!! Законодательная база регулирует аспекты безопасности в сфере строительства. Ну это к слову, а по поводу проекта, практически любой можно согласовать при соблюдении некоторых требований, к примеру: 1) Соблюдение лимита мощности, выделенного для объекта 2) Не вмешательство в общую систему (отопления, водоснабжения, электрификации и т.д.) которое может негативно отразится на работу соседних квартир (объектов). 3) Не противоречить СНиП Это основные требования, в УК бывают дополнительные, иногда это самопроизвол с со стороны должностных лиц, иногда особенности конкретного, объекта, это надо разбираться в каждом случае индивидуально. Любую УК можно поставить на место подав им претензию в письменном виде и ссылками на СНиП и законодательные нормы,(если таковые имеются), правда некоторые сразу идут на встречу в таких случаях, а с некоторыми приходится судится (если есть время и крепкие нервы). Замена тройниковой системы на коллекторную и наоборот не противоречит никаким нормативам и законам, по этому их монтаж достаточно легко согласовать с любой УК, ну а если упераются, то с помощью написания обоснованной претензии, УК приходится идти на встречу, даже , если она этого не хочет по личным соображениям!

Недостатки расположения труб отопления в полу

Недостатки системы отопления «теплый пол»:

  • Самый серьезный недостаток – сложность ремонта коммуникаций в случае их повреждения. Правило укладки в стяжку только цельного куска трубопровода следует соблюдать неукоснительно.
  • Немалые проблемы создает затопление жилья теплой водой при утечке.
  • Значительная стоимость всего комплекса работ по монтажу системы.
  • Значительная стоимость насоса, коллектора со смесительным узлом.
  • Необходимо выделить место для коллекторного шкафа – по одному шкафу на каждый этаж в доме;
  • Сложность проектирования – желательно привлекать специалистов.
  • Такую систему нельзя монтировать в многоквартирных домах, в которых она не была предусмотрена в проекте (а это бывает только в новостройках). Большой вес стяжки создает большую нагрузку на плиты перекрытия и создает опасность нарушения несущих конструкций дома. Законом запрещается подключать системы теплого пола от систем централизованного отопления и горячего водоснабжения.
  • Высота всей конструкции стяжка+ утеплитель достигает 110-120 мм, вес стяжки большой – это следует учитывать при проектировании дома (и по высоте помещения, и по прочности конструкций перекрытия).
  • Система отопления ограничивает выбор напольного покрытия – ковролин, паркет с хорошими теплоизолирующими свойствами делают работу отопления малоэффективной. Предпочтительнее плитка, камень, керамогранит, ламинат. Линолеум можно применять только качественный – в дешевых сортах при нагреве будут выделяться вещества с неприятным запахом.
  • Значительная тепловая инерционность – стяжка медленно прогревается.
  • Системы водяного отопления нельзя подвергать охлаждению ниже нуля – подогреть крыльцо, террасу, гараж и дорожки или оборудовать такой системой дачу «выходного дня», не получится. Можно использовать антифриз, но это дорого, кроме того, антифризы очень ядовиты.

Прокладка отопительных труб в стяжке пола: что необходимо знать

В напольной стяжке прокладка отопительных труб осуществляется или для создания системы отопления «пол с подогревом», либо с целью скрытой установки отопительного трубопровода. С целью решения данных задач используются различные виды труб и разные строительные технологии.

Потребности к элементам системы «пола с подогревом»

Так как кладка трубопровода в стяжке выполняется на длительный период, его детали обязаны быть крепкими и долговечными. Приходится применять трубы, стойкие к коррозии и железным повреждениям. Чтобы не проржавели силовые конструкционные элементы, при монтажных работах системы пола с подогревом рекомендуется ставить пароустойчивые трубы.

Указанным требованиям соответствуют такие варианты труб:

  • полимерные – делаются из полибутилена и полимерного этилена, стойки к очень высокому внутреннему и внешнему давлению, не пропускают пар. Единственный минус – нехватка твердости, благодаря чему их кладка осуществляется только в стяжку из цемента;
  • композитные – изготавливаются из металлопластика, выделяются стойкостью и долговечностью. Твёрды и относительно дешевы.

Порой специалисты советуют применять трубы из меди, однако это плохой вариант. Если в систему пола с подогревом предполагается подавать воду плохого качества, содержательную агрессивными химическими веществами, трубы из металла лучше не ставить. Под воздействием жёсткой воды они быстренько выходят из строя. Материалы из полимера прекрасно переносят контакт с низкокачественной водой, практически не снашиваются.

Специфики установки «пола с подогревом» в стяжке из бетона

Делая монтаж горизонтальной системы обогрева, следует избегать врезок, стыков и прочих трубопроводных участков, где его детали скрепливаются при помощи соединителей. Благодаря этому трубы из металла применяются нечасто, как правило, для прокладки скрытым способом обычного отопительного трубопровода. В подобном случае применяется пайка – таким образом можно достичь монолитности конструкции. Это главное, так же как и при появлении прорывов контура отопления из-за ненадежности соединителей покрытие для пола придется демонтировать.

Изделия из полибутилена легко выгибается, благодаря этому трудностей с их прокладкой не должно быть. Изгибы и угловые сопряжения труб сделанных из металлопластика делаются ручным способом при помощи трубогибов. Объединить разные детали системы поможет пайка. Также для соединения деталей применяются фланцевые и электромуфтовые соединения.

Подготовка слоя теплоизоляции

Установка пола с подогревом начинается с монтажного процесса слоя теплоизоляции. Для его создания применяются листовые или материалы в рулонах, их кладут так, чтобы между стыками компонентов теплоизоляционого покрытия не появились зазоры. Наиболее оптимально для изготовления утеплительной прокладки подойдут плиты из волокна базальта либо полистирола, отделанные отражающей фольгой.

Когда раскладка тепловой изоляции закончена, при помощи специализированной ленты избавляются от щелей в местах стыка плит теплоизоляции со стенками. Если между плитами и поверхностями стен появилось расстояние, следует снова сделать установку тепловой подложки.

Создание сетки армирующей и крепление клипс

В зависимости от специфик помещения толщина прокладки меняется в пределах от 30 до 150 мм. При применении утепляющих плит без бобышек сверху слоя теплоизоляции осуществляется кладка сетки армирующей. Размер ее ячеек зависит от того, каким будет шаг труб. В большинстве случаев каждая сторона ячейки меньше, чем шаг, либо равняется ему.

Сетка ставится на две опоры и шуруп, находящиеся с маячковым профилем на одном уровне. Для хорошей надежности может быть проведена пайка компонентов конструкции. К сетке фиксируются поворотные клипсы, предназначающиеся для монтажа контура отопления. Когда выполняется прокладка отопительных труб в полу, при помощи клипс происходит фиксация компонентов системы обогрева. Расстояние между клипсами также зависит от того, какой длины будет шаг между трубами.

Если для теплоизоляции используются плиты с бобышками, пользоваться клипсами для фиксирования труб пола с подогревом не нужно. Тогда кладка контура отопления осуществляется между выступами бобышек, а схема работ по монтажу и шаг указаны изготовителем плит теплоизоляции в инструкции.

Монтаж трубопровода

Перед тем как приступить к укладке, трубу подсоединяют к коллектору. На один из ее кончиков одевают металлическое кольцо и делают раскалибровку. Потом трубу вводят в коллектор, одевают еще одно кольцо и делают запрессовку.

Трубы из полимерных и материалов на композитной основе в большинстве случаев поставляются сплошным куском. Это убирает риск протечки, так же как и при укладке стыки между элементами конструкции не появляются. Труднее с трубами сделанными из металла: чтобы их установить требуется пайка, но места скреплений являются слабым звеном, и тут может случиться прорыв. Благодаря этому производители в наше время систем пола с подогревом отказались от применения металла. Трубы из данного материала уместно применять в том случае, если под полом требуется спрятать традиционный отопительный трубопровод.

Монтаж трубопровода пола с подогревом выполняется петлями по спирали. Когда шаг составляет 20 см, позволяется залаживать трубу на площади не более 20 кв. м. Чтобы оборудовать обогрев в помещении большого размера, устанавливают две и больше спиралей. Было бы неплохо, чтобы расстояние между ними соответствовало расстоянию между кольцами каждой из спиралей.

Установка анкерной сетки и заливание стяжки

Сверху трубопровода устанавливается еще одна анкерная сетка. По собственной структуре она полностью повторяет сетку, расположеную над плитами теплоизолятора. Верхняя анкерная сетка необходима для того, во избежание деформации компонентов системы под весом стяжки: из-за давления массы раствора шаг трубопровода сместится, а расстояние между его элементами изменится. Это приводит к ухудшению свойств эксплуатации системы отопления.

На этом прокладка отопительных труб закончена. Сетку заливают песчано-цементной, гипсовой или быстросохнущей смесью, в зависимости от строительные технологии. Объемы раствора зависят от площади помещения и толщины стяжки, которая может составлять 30–70 мм.

Виды труб для пола

Для укладки отопления применяют четыре вида труб: из сшитого полиэтилена, металлопластиковые полипропиленовые, гофрированные стальные, медные (и медные в пластиковой оболочке). Медные очень дороги, их сложно монтировать, требуется оборудование и специалист по сварке. Поэтому, несмотря на прочность и долговечность, их очень редко применяют в системах теплого пола.

Металлопластиковые полипропиленовые

Полипропилен – самый ходовой материал для отопления. Устойчив к коррозии, достаточно прочен, несколько хрупок (по сравнению с другими пластмассами), достаточно пластичен, химически инертен, выдерживает гидравлические удары. Большим достоинством является небольшая цена и легкий монтаж.

Может работать при высоких температурах, но имеет большой коэффициент теплового расширения и сильно удлиняется при повышении температуры. Армирование алюминиевой фольгой уменьшает этот недостаток. Труба, тем более армированная, плохо гнется – ее монтируют с помощью пайки/сварки. Поэтому это бюджетный и надежный, но не идеальный вариант материала для устройства теплого пола.

Гофрированная нержавеющая

Выпускают и гофрированные трубы из нержавеющей стали. Достоинства такой трубы:

  • Прочность.
  • Длительный срок службы.
  • Устойчивость к коррозии.
  • Химическая инертность – они практически не зарастают изнутри солями кальция и магния.
  • Гибкость в очень большом диапазоне.
  • Высокая устойчивость к механическим нагрузкам.
  • Устойчивость к высоким температурам.

Недостаток металлической гофры – достаточно высокая стоимость. Широкое распространение эта разновидность не получила только по причине малой информированности потребителей.

РЕ-Х трубы

Сшитый полиэтилен имеет поперечные связи между молекулами, благодаря этому образуется объемная ячеистая сетка со сшитыми молекулами. Сшитый полиэтилен (РЕ-Х ) имеет значительно большую прочность, чем полиэтилены низкого и высокого давления, и большую прочность по сравнению с металлопластиком. Долговечность сшитого полиэтилена составляет порядка 50 лет.

РЕ-Х устойчив к высоким температурам – выдерживает нагрев до +95°С (в течение непродолжительного времени – до +110°С); обладает другими достоинствами пластиков: не подвержен коррозии, устойчив к гидравлическим ударам, пластичен, не хрупок, химически инертен, не зарастает изнутри солями. По сравнению с полипропиленом обладает меньшим коэффициентом температурного расширения.

Недостаток РЕ-Х – относительно высокая стоимость.

Трубы отопления под стяжку. Какие можно использовать?

Правильно выбранные трубы имеют длительный период службы. Такие изделия редко подвергаются коррозии, не вызывают сложностей в процессе монтажа. Для того трубы отопления в стяжке выполняли все функции, необходимо выполнять рекомендации по работе и предварительно создать план действий.

Причины использования стяжки

Прокладываться трубы отопления в помещении могут открытым и закрытым методом. Используется часто закрытый метод, когда трубы скрываются в стяжке и заливаются бетоном. Проводятся такие действия по следующим причинам:

  • эстетический внешний вид. Трубы, скрытые в стяжке, делают помещении более аккуратным и просторным;
  • отсутствует риск ожогов, так как температура воздуха в отопительном устройстве высокая, возникает риск образования травм;
  • увеличивается срок службы труб. Так как в процессе эксплуатации не возникает повреждений;
  • коммуникации не скапливают пыль в помещении;
  • помещение сохраняет тепло в течение длительного периода;

В случае поломки необходимо долбить стену, чтобы добраться до места повреждения. Работа сложная и требует финансовых вложений.

Лучшие трубы под стяжку

Для монтажа в стяжку трубы отопления подбираются зависимо от размеров помещения и индивидуальных предпочтений. Разновидности материалов имеют свои преимущества и недостатки, которые необходимо учитывать.

Выбирать трубы необходимо по следующим критериям:

  • длительный период службы. Строительство кропотливый и дорогостоящий процесс, экономить на материале, не рекомендовано. Выбирать материалы, которые прослужат длительный период;
  • прочность материала. Прочный материал позволяет избежать риска повреждения трубы при механическом воздействии;
  • уровень теплоотдачи. Критерий имеет особое значение. Так как от уровня теплоотдачи зависит температура в помещении и целостность материала;
  • возможный угол изгиба. Укладывая трубы необходимо избегать частых переломов и врезок, поэтому материал должен хорошо гнуться и быть пластичным. Часто при сгибании, трубы дают трещины, которые в дальнейшем дают течь и требуют замены;
  • отсутствие риска расширения. Материал, который имеет высокий уровень расширения, не используется для монтажа в стяжку.

При выборе материала необходимо учитывать возможный вред для здоровья человека. Предпочтение отдавать материалам, которые состоят из экологичного сырья и не выделяют вредные вещества в воздух.

Полиэтиленовые PEX

Материал прочный и имеет длительный период эксплуатации. В отличие от других видов труб, сшитый полиэтилен может выдерживать не только высокую температуру, но и низкую. Соблюдение правил монтажа способствуют длительному периоду службы изделия.

Преимущества материала:

  • выдерживают высокие температуры;
  • выдерживают высокое давление;
  • при ударах и других механических воздействиях не повреждается;
  • материал устойчив перед коррозией;
  • легкий вес;
  • при высокой температуре материал не расширяется.

К недостаткам таких труб следует отнести стоимость, особенно если материал закупается для больших помещений.

Металлопластиковые

Металлопластиковые трубы часто используются для отопительных устройств. Связано это в первую очередь с доступной стоимостью и длительным периодом эксплуатации. Такие трубы редко подвергаются коррозии. Внутренняя поверхность обработана специальным веществом для гладкой структуры, поэтому в металлопластиковых трубах очень редко скапливаются отложения и мусор.

Достоинства:

  • материал прочный;
  • 3 уровня защиты от повреждений;
  • длительный период службы;
  • подходит для монтажа на стену или в качестве теплого пола;
  • диаметр трубы подбирается зависимо от личных предпочтений.

К недостаткам труб следует отнести неудобный монтаж. Для крепления необходимо использовать метод сварки. Также недостатком такого вида труб является то, что при высокой температуре материал может менять свою форму.

ППР (полипропиленовые трубы)

Использоваться трубы можно для любых целей, в том числе и обустройство отопительных приборов. Выпускаются такие трубы различного цвета, однако, по качеству материал в целом одинаковый.

Материал не поддаётся коррозии даже при длительном использовании. ППР выдерживают большое давление до 150 бар.

Материал имеет доступную стоимость, и можно приобрести практически в любом строительном магазине.

Преимущества:

  • высокое качество материала;
  • доступная стоимость;
  • простой монтаж;
  • приобрести можно в любом строительном магазине;
  • небольшой вес;
  • простой монтаж;
  • высокая устойчивость к появлению коррозии;
  • трубы не выделяют вредные вещества, поэтому материал безопасен для здоровья человека.

Недостатки:

  • в процессе монтажа необходимо использовать паяльный автомат для соединения. После монтажа остаётся большое количество стыков. При неправильно установленной температуре стыки разрушаются;
  • в процессе обслуживания необходимо следить, чтобы не повредить трубы.

Трубы не переносят слишком высокую температуру и часто плавятся и трескаются.

Какие трубы нельзя прятать в стяжку?

Прокладывая трубы отопления в стяжку необходимо учитывать все критерии, чтобы устройство прослужило длительный период. Не рекомендовано использовать паропроницаемые изделия.

Также не используются слишком жесткие изделия, которые могут вызывать сложности в процессе монтажа. Не рекомендовано использовать для стяжки металлические трубы и изделия из пластика. Металл подвергается коррозии и прослужит короткий период.

Пластик не предназначен для нагрузки и может давать трещины.

Особенности прокладки труб

Процесс прокладки труб отопления под стяжку в полу не сложный, однако, необходимо учитывать все нюансы и составлять детальный план работ. В процессе работы необходимо учитывать следующие особенности:

  • перед началом работы необходимо тщательно выровнять поверхность. Наличие неровностей может вызвать сложности в процессе монтажа строительного материала;
  • избегать по возможности стыков и врезок. Для того чтобы конструкция была цельной рекомендовано использовать трубоизгибы и специальные уголки;
  • перед началом прокладки труб необходимо составить схему, по которой будет проводиться работа;
  • крепление проводится с использованием специальных планок, в которых имеются отверстия. Такие инструменты защищают трубу от повреждений;
  • укладывать трубы необходимо монолитным участком;
  • часто в прокладке труб используется несколько видов материалов. Поэтому закончив с укладыванием труб необходимо смонтировать армированные стяжки, которые будут скреплять мягкие трубы;
  • для дополнительной фиксации используются специальные клипсы скрепки.

Часто в процессе укладки труб под стяжку специалисты укладывают трубы непосредственно в утеплитель. Это облегчает процесс монтажа.

Утепление

Слой теплоизоляции важен в процессе монтажа труб. В качестве утеплителя используется пенополистирол. Данный материал хорошо сохраняет тело и прослужит длительный период без снижения своих характеристик. Слой утеплителя необходимо укладывать до монтажа труб.

После того как пенополистирол положен делаются канавки в соответствии с диаметром трубы. В эти канавки укладываются трубы. Необходимо учитывать, что утеплитель должен быть толщиной в несколько см. Минимальным считается 1 см, однако часто такое утепления недостаточно.

Проверка на герметичность

В процессе укладки труб очень важно проверить весь материал на дефекты. Несмотря на то, что многие производители, которые выпускают товар, дают гарантию качества, есть большой риск столкнуться с браком. Увидеть такой дефект очень сложно, поэтому после стяжки часто появляются проблемы, требующие дополнительных затрат.

Проверить на герметичность можно следующими методами:

  • опрессовка водой. Для того чтобы проверить герметичность необходимо заполнить все трубы водой и стравить лишний воздух. Оставить трубы под давлением на несколько часов. В случае бракованных труб или некачественного материала появится течь. При наличии малейших трещин трубу в данном участке необходимо заменить. В противном случае течь увеличится, и необходимо будет полностью менять всю конструкцию;
  • опрессовка воздухом. Данный метод используется, если нет возможности подать воду под давлением. Для этого необходимо закрыть все краны и с помощью компрессора пропустить воздух под давлением. В случае если имеются трещины и повреждения, воздух будет стравливаться.

Для того чтобы проверить герметичность конструкции можно воспользоваться специальными устройствами. Однако такие приборы имеют высокую стоимость. Поэтому если в дальнейшем человек не планирует заниматься установкой труб приобретение такого прибора не целесообразно.

Советы по выбору

Выбор труб для заливки в стяжку зависит в первую очередь от Ваших финансовых возможностей. Но экономить на конструкциях, заливаемых в стяжку на десятилетия, не стоит – это может очень дорого обойтись.

Самые лучшие и самые долговечные трубы – медные и медные с пластиковым покрытием. Могут простоять 100 лет и даже больше. Но они самые дорогие, у них сложный монтаж – потребуется специалист.

Очень долговечна гофра из нержавейки – на 50 лет можно рассчитывать. И цена поменьше, и монтаж проще. Примерно 40-50 лет простоит сшитый полиэтилен. Менее долговечны трубы из полипропиленового металлопластика. К тому же уложить их в стяжку без сварки с помощью муфт и уголков не получится – трубы плохо гнутся и поставляются отрезками по 6 м. Любое соединение повышает риск протечки.

Практически выбирают трубы из РЕ-Х. У него практически оптимальное соотношение цены и качества. Но все чаще и чаще используют гофру из нержавейки. Выбор в любом случае – за Вами.

Примерная стоимость

Стоимость труб из сшитого полиэтилена с кислородным слоем диаметром 16 мм — от 70 рублей; нержавеющей гофры диаметром 15 мм – от 150 рублей; медные изделия диаметром 15 мм – от 270 рублей за погонный метр. Металлопластиковые полипропиленовые изделия стоят от 15 рублей за метр.

Методы монтажа

Укладка трубопровода производится двумя методами:

  • Спиральная укладка – «улитка». Такая форма укладки подходит для больших помещений и обеспечивает более равномерное распределение тепла по всей площади помещения.
  • Параллельная укладка – «змейка», «двойная змейка» (или «меандр»). Такой метод чаще применяют в небольших помещениях. Его недостаток – неравномерное распределение тепла. Располагают трубы таким образом, чтобы начало трубопровода (самая теплая плита) располагалась у самой холодной стены – наружной с окнами.

При укладке системы шаг укладки (расстояние между трубами):

  • В санузлах, ванных, бассейнах – 100 мм.
  • В жилых комнатах – 150 мм.
  • Во вспомогательных помещениях – до 300 мм.

Диаметр труб составляет от 12 до 20 мм, в очень редких случаях -25 мм (в общественных зданиях).

Под заливку

Чаще всего используют заливку труб стяжкой. Этот метод применяют, если обогрев пола монтируется в помещениях с железобетонными перекрытиями. На перекрытие укладывается тепловая изоляция, затем гидроизоляция, затем трубы, затем заливается стяжка и укладывается чистовой пол.

Под деревянное покрытие

Чаще всего теплый пол устраивают в стяжке, но что делать, если и дом и перекрытие деревянное? В этом случае также можно устроить отапливаемый пол.

Раскладка трубопровода, подключение к коллектору полностью совпадает с устройством теплого пола при заливке в стяжку.

По деревянному полу устанавливают лаги. В лагах делают пропилы для труб. Укладывают между лагами утеплитель, на утеплитель раскладывают трубы. Затем покрывают доской или прочной фанерой и настилают чистовой пол – обычно это ламинат или линолеум.

Другой вариант устройства теплого пола по деревянному перекрытию: между лагами укладывается утеплитель, на лаги стелется листовой материал – фанера, ОСП, ДСП, из этого же материала нарезаются пластины толщиной 20 мм, ширина пластин равна расстоянию между трубами, пластины прикручиваются к листовому материалу, в пазы укладывается фольга и труба, затем ламинат. Поверх трубы можно уложить слой оцинковки или алюминия – для лучшей передачи тепла.

Строение пола

В новостройке пол чаще всего представляет собой железобетонное межэтажное перекрытие. Что подразумевает монтаж отопления в полу, только если сооружается бетонная стяжка.

В частном доме и старой квартире можно встретить другое решение: пол на лагах. В этом случае трубопровод без всяких проблем размещается под покрытием. Несомненный плюс – доступ для ремонта и осмотра. Не меньшим достоинством выступает и возможность использовать любые виды водоводов.

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

  • Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
  • Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
  • Болгарка, диски, калибратор, круглый напильник.
  • Фитинги, трубы, сетка арматурная 50x50 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
  • Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две:

  • Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
  • Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы U-образными якорными скобами (клипсами). Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

Правила сборки теплого пола

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Затем температуру и давление уменьшают, но систему оставляют заполненной водой – заливают стяжку при заполненной системе.

Создание арматурной сетки

Затем укладывается армирующая сетка – для этого применяют сетку с ячейкой 50x50 мм.

Установка армирующей сетки и заливка стяжки

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Прокладка отопительных труб в напольной стяжке

Очень часто, заслышав слово «теплоснабжение», люди вспоминают о тяжёлых, грубых, чугунных батареях, которые присутствовали в доме каждого в эру Союза. Отопительные приборы долго грелись, не удерживали тепло в квартире, справлялись со своей функцией кое-как. Сейчас все по-иному – возникла возможность подбирать среди хороших замен. Самой передовой из них является система «пол с подогревом». Благодаря этому учимся устанавливать отопительные трубы в напольной стяжке.

Функционирование системы

Почему прокладка отопительных труб в напольной стяжке – правильное решение? Не легче ли заменить батареи? Естественно легче, но легче – не означает лучше. Законы физики не анулировать. Принципы функционирования сетей теплоснабжения радикально отличаются. Обыкновенные отопительные приборы вырабатывают тепло, которое по стенкам устремляется к поверхности потолка, грея сначала его. Потом воздух идет назад вниз, однако уже в остывшем состоянии. Подобным образом, потолку тепло, а людям прохладно. Принцип конвекции – не лучший.

А вот трубы системы отопления в стяжке работают по-иному. Тепло греет в первую очередь ноги, а потом, остывая, подымается вверх. Жители дома не мерзнут, и при подобном механизме теплораспределения чувствуют себя лучше.

Перед монтажем продумайте все «за» и «против»

Плюсы и минусы технологии

Перед тем как устанавливать трубы из полипропилена в стяжку, познакомьтесь с достоинствами и недостатками такой методики обогревания, ведь вам нужно быть уверенными, что умно вкладываете ресурсы.

Итак, положительные качества «пола с подогревом»:

  • длительность эксплуатации (от 50 лет);
  • одинаковый прогрев;
  • экономность (содержание подобного теплоснабжения доступнее обычного варианта);
  • отсутствие влаги;
  • неприхотливость в уходе;
  • сохранение свободного пространства;
  • безопасность (детки не будут получить травму или получать ожоги от батарей);
  • поддержание нормальной воздушной влажности;
  • отсутствие среды для возникновения бактерий;
  • изящность.

Отличия в перемещении тепла между обычным вариантом и системой «пол с подогревом»

Минусов мало, но вы обязаны их знать:

  • уменьшение комнатные высоты;
  • сложность выполнения строительных работ (поиск труб в стяжке – трудное занятие);
  • невозможность установки в специфичных местах, к примеру, на пролетах лестниц.

Это необходимо помнить! Если по домам отсутствуют ограничения, то перед сменой системы отопления в высотном доме удостоверьтесь, что главная система удержит такую гидравлическую нагрузку.

Установочная схема системы «пол с подогревом»

Монтаж системы

Работы всегда начинаются с плана, покупки материалов, поиска инструментов. Пол с подогревом – не исключение.

Премудрости выбора труб

Какие трубы очень надежные для обустраивания теплоснабжения? Вы вольны подобрать медь, однако она самая дорогая. Остановиться лучше на изделиях из полимеров, которые состоят из полимерного этилена и полибутилена. Такой «дуэт» устойчив перед давлением – причем, как внешним, так и внутренним: не доставляет забот, если все по правилам собрать. Работать трубы из полипропилена должны в напольной стяжке, так как только один их недостаток – невысокая твердость. Не меньше хороши и композитные конструкции, изготавливающиеся из металлопластика.

Что же касается установки металлических элементов, то в этом случае риск будет неоправданным. Вода из магистралей порой просто кишит «химией», и материал скорее всего не выдержит подобного агрессивного влияния – в результате возникнет ржа, а потом и течь. Жёсткая вода тоже плохо действует на металл. Благодаря этому полипропиленовые трубы – правильное решение, причем по доступной цене.

Урок, который можно посмотреть в видео формате по выбору компонентов для сети

Подготовка помещения

Монтаж сети выполняется после выведения точек подсоединения иных коммуникаций, а еще после того как произошла установка окон и дверей. Помещение следует высвободить от мебели, старую сеть теплоснабжения демонтировать либо оставить, если у вас есть желание двойной обогрев помещения. Возможные неровности поверхности – до 1 см. Если они больше, придется основание выпрямлять.

Задача № 1 – выровнять напольную поверхность

Помещения, размещенные над холодной зоной (помещением подвала), необходимо разделить изоляционными панелями – чтобы вы грели дом, а не подвал.

Крайний подготовительный этап – уборка. С этой задачей на «прекрасно» управится профессиональный пылесос. Осталось попросить домашних не мешать и приступить к установке.

Установка конструкции

Начинаются работы по процессу установки пола с подогревом с тепловой изоляции. Вы уже знаете, что горячим воздух обязан быть вверху, а не внизу. Для утепления сети можно применять материалы в виде листов либо рулонов. Главное – смотреть, чтобы между стыками утеплителя не было промежутков, если заметите зазоры, накройте их специализированной лентой. Замечательно для подобной задачи подходит полистирол либо базальтовое волокно с покрытием из отражающей фольги.

Как класть трубы? Важна равномерность прогрева, благодаря этому применяйте такие варианты размещения элементов, как змейка или спираль.

Главное при укладывании сети – держаться одного и того же шага между зигзагами либо виточками. Размер шага тоже имеет большое значение. Для комнат площадью до двадцати метров? достаточно расстояния в 20 см. Если вы устанавливаете сеть в помещениях большого размера, рекомендуется устанавливать несколько спиралей/змеек.

Кладка выполняется влажным либо сухим способом. Если подберёте первый – более популярный, при котором отдача тепла максимальна, тогда нужно будет установить армированную сетку. Вы вольны приобрести заводской комплект либо выстроить конструкцию из арматуры своими силами. Размер ячеек зависит от шага, но сторона ячейки не должна быть больше расстояние шага. Арматуру фиксируют при помощи клипс, однако если применяются специализированные утеплители с бобышками, то крепления не потребуются.

Сверху сети из труб также ставится анкерная сетка – чтобы подстраховаться, чтобы детали не деформировались под тяжестью стяжки. Дальше сетку заливают при помощи раствора (гипсовой, цементной либо иной смесью для строительных работ). Толщина стяжки меняется в пределах 3-7 см.

Это необходимо помнить! Перед заливкой стяжки необходимо проверить трубопровод на непроницаемость.

Практикуют и сухой способ «маскировки» сети.

Как скрыть трубы в сухую стяжку? Применять древесно-стружечные плиты. Технология разнится лишь для тех, что взамен раствора сверху конструкции ставят листы Дсп. Методика обычная, не придется ожидать, пока стяжка станет сухой. Однако невозможно назвать сухую укладку распространенной, так как у нее имеются минус – пустоты тормозят отдачу тепла сети.

Форма конструкции – по вашему желанию

Применять трубы в напольной стяжке для отапливания – абсолютно не роскошь, правда?!

Видео: как скрыть отопительную трубу в стяжку

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
inbliss.ru
