Планируете в кухне делать ремонт? Наверняка вам придется столкнуться с переоборудованием или обустройством канализации, потому что без нее не сможет обойтись ни одна кухня. Я постараюсь раскрыть основные вопросы, касающиеся этой темы.

Канализация на кухне

Бытовая канализация достаточно проста в монтаже и практически не требует проектирования. Суть устройства канализации на кухне квартиры или дома в устройстве канализационных сливов, выводящих использованную воду в канализационный стояк квартиры или канализационную систему частного дома.

Делаются сливы отводами канализационных труб, на одном конце которых стоит сливной раструб, а второй конец отвода входит в канализационный стояк.

Количество канализационных сливов должно быть не меньше, чем сантехнических приборов на кухне. Например, если на кухне из сантехнических приборов одна лишь мойка, до достаточно одного слива. Если планируется установка мойки, посудомоечной и стиральной машины, то таких сливов должно быть три.

Однако стоит отметить, что количество сливов не должно совпадать с количеством канализационных отводов. Благодаря использованию канализационной арматуры (фитингов) можно на конце одного отвода установить тройник для подключения сливов трёх или двух приборов.

Как обустроить канализацию в квартире?

Прежде чем подобрать трубы и все необходимое, перед стартом работы нужно понимать принципы функционирования канализационной системы, включая соблюдение углов наклона, чтобы давление в стояке было немного выше атмосферного.

Иначе атмосферный воздух выдавит неприятные канализационные газы прямо в квартиру. Если внутреннее давление будет слишком высоко, то сточные газы могут выбрасывать стоки из сифонов.

Рассмотрим более пристально все нюансы устройства канализации в квартире.

Уклон труб – важное условие функционирования системы

При укладке магистрали нужно соблюдать угол по горизонтали, который должен находиться в определенных рамках. Недостаточный уклон канализационных труб не даст стокам нормально стечь в стояк. При слишком большом наклоне вода быстро стечет, оставив загрязнение на стенках трубы.

Парадокс в том, что при высокой «текучести» канализация будет засоряться.

Зависимость уклона укладки трубопровода от сечения магистрали:

Таким образом, максимальный уклон должен находиться в пределах 150 мм/м. Исключения составляют отводы длиной до 1,5 м для некоторых сантехнических приборов, например, унитаза.

Соединять канализационные трубы под прямым углом можно только в вертикальной ориентации по принципу водопада.

Дружба с соседями – половина успеха

Чтобы замена внутренней канализации в квартире прошла успешно и с минимальными хлопотами, необходимы хорошие отношения с соседями сверху. Они должны воздержаться от использования канализации на время установки. Чтобы дополнительно перестраховаться, лучше отключить стояк подачи холодной и горячей воды в подвале.

Исходя из этого, все работы должны проводиться оперативно, лучше в будний день в дневное время, когда большинство жильцов дома находится на работе.

Меры предосторожности при работе

Иногда предупреждение о недопустимости использования канализации соседями может быть проигнорировано некоторыми жильцами.

Нужно быть готовым к внештатной ситуации и использовать следующие защитные меры:

Каска нужна обязательно, т.к. вам придется работать с нависшей над головой тяжелой чугунной трубой.

Фиксация главного сточного стояка

Львиную долю успеха в надежном монтаже канализации занимает надежно установленная верхняя часть стояка. Не стоит полагаться на оставшиеся крепления, т.к. со временем они приходят в негодность.

Чугунная труба может лопнуть при вибрациях электроинструмента. Все это может стать причиной серьезной аварии, за которую нужно будет платить.

Последовательность действий при фиксации стояка:

Под полухомуты нужно подложить плотные резиновые прокладки (можно из автокамеры). В проушинах полухомутов сверлятся дырки для установки шпилек. Каждая скоба крепится к шпильке с помощью гайки. Их нужно затягивать поочередно, чтобы исключить появления бокового усилия на трубу.

Нельзя крепить стояк к стене, используя одну скобу или только один хомут. Если труба плотно прилегает к стене, то под ней нужно выдолбить небольшую канавку, чтобы просунуть хомут. Помните, что чугун очень хрупкий, поэтому нужно быть предельно аккуратным.

Как выбрать трубы?

Нет смысла говорит о преимуществах пластиковых труб над чугунными, но первые бывают разными и по стоимости, и по составу.

Останавливаем свой выбор на ПВХ или пропилене, учитывая их технические и эксплуатационные качества.

Характеристики разных видов канализационных труб подробно описаны в статьях:

Как выбрать диаметр труб?

Минимальный диаметр в 32 мм при прокладке канализации используется, когда в системе есть раздельные стояки, а также когда общая крайняя точка стока находится на расстоянии не более 7 м от стояка. При любых других условиях нужно выбирать трубы с диаметром 40-50 мм.

Касательно стояка, то его диаметр должен быть не менее 110 мм. В отдельных случаях используют трубу на 160 и 200 мм. Под диаметр подбирается соответствующий крепеж к стене.

Пример: если на кухне есть только один сток (мойка), то до ванной можно проложить трубу в 35 мм. Уже с ванной сток должен иметь диаметр минимум 40 мм.

Особенности проектирования

Проектирование канализации для квартиры и в частности для кухни, не требует особых знаний и может быть выполнено в виде простого рисунка своими силами.

Есть несколько базовых правила монтажа канализации, которые достаточно знать:

• Уклон горизонтальных канализационных труб в сторону стояка канализации или выводу из дома, должен быть 5?(минимум 3?).
• Нельзя монтировать горизонтальные трубы канализации с увеличением диаметра трубы по трассе.
• Для кухни лучше использовать трубы канализации диаметром 50 мм, а не 40 мм.
• При монтаже стараться избегать поворота канализации на 90?. Лучше делать такой поворот, более плавным, фитингами на 30?.

Статья по теме: 10 советов сантехника по проведению сантехнических работ на кухне

• Если длина канализационного отвода кухни больше 15 метров, то на нём нужно установить лючок ревизии.

Выбор диаметра труб и проектирование

Для обеспечения бесперебойного функционирования канализации важно правильно подобрать диаметр трубного материала их ПВХ. Чтобы решить задачу, необходимо учитывать производительность сантехнического оборудования, обслуживающего магистраль канализации.

Критерии выбора диаметра:

• 32-40 мм подойдет для умывальника или кухонной мойки;
• Диаметр не менее 50 мм используется, чтобы подключить ванну или душевую кабину;
• Более 50 мм используется для посудомоечной или стиральной машины;
• Диаметр не меньше 70 мм применяется при подключении унитазов;
• Трехдюймовые трубы потребуются, если необходима установка сразу нескольких видов сантехнического оборудования.

Рекомендуется вместо приобретения трубного материала различного диаметра сделать разводку (внутренних магистралей) посредством изделий с одинаковым диаметром. При этом лучше остановиться на максимальном диаметре, который требуется для обслуживания сантехники.

Прежде чем собрать канализационный трубопровод, следует учесть особенности проектирования. Предпочтительней, чтобы прокладка участков осуществлялась с уклоном.

Унитазы рекомендуется подключать близко к стояку, чтобы длина участка не была больше 1 м. Для повышения надежности конструкции рекомендуется свести к минимуму количество трубных стыков.

Особенности монтажа в квартире

Для монтажа канализации кухни используются современные пластиковые канализационные трубы с уплотнительными вставками и фитингами к ним. Трубы внутренней канализации делают из полипропилена они серого цвета. Для наружной канализации выпускают полипропилена трубы характерного оранжевого цвета. Посмотреть их и другую продукцию можно на сайте https://www.politek-spb.ru/.

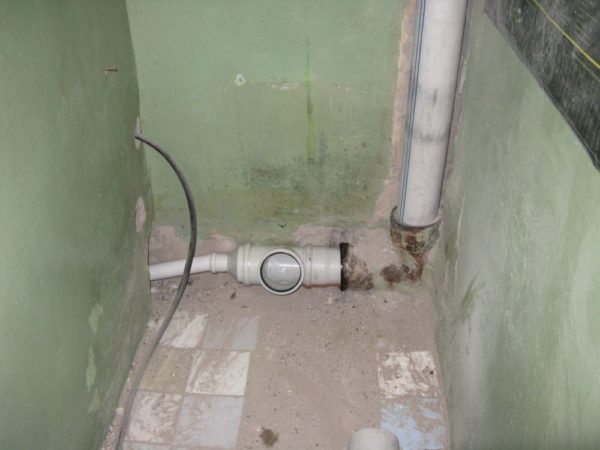

От старых чугунных труб канализации нужно избавиться, а для входа в чугунный стояк использовать специальные переходные фланцы.

Соединение труб канализации и фитингов не требует специального инструмента или клея. Все соединения труб канализации проходят вручную. Прокладки, установленные в раструб труб, обеспечивают плотность соединения. Для смазки соединения можно использовать простое мыло.

Важный момент монтажа в соединении самого слива прибора с раструбом канализационной трубы. Лучшим вариантом установки раструба, будет его расположение «отверстием вверх». Приемлемо расположение раструба в стене, «отверстием от стены». Не рекомендую соединять слив прибора напрямую к раструбу самой трубы, без угловых фитингов, «отверстием по движению сливных вод».

Соединения шлангов сливов и раструбы труб канализации производят через специальные уплотнители.

Технические характеристики изделий ПВХ

Поливинилхлоридные изделия производятся из термопласта, который даже после термической обработки сохраняет свои свойства, форму. Основные составляющие, применяемые в производстве – этилен и стабилизированный хлор. В дополнение к ним используют стабилизаторы, а также присадки для улучшения качества технических характеристик.

Основные технические показатели:

• Плотность – 1.4 кг/м3.
• Предел текучести жидкости – 50-56 Мпа.
• Теплопроводность – 0,15-0,25 Вт/м.
• Прочность при разрыве – 30-50 Мпа.
• Монтаж при предельных температурах пластиковых канализационных труб – от -5°C до +90°C.
• Пластичность и максимальный радиус выгибания – при 20°C – 300мм.

• Небольшой вес.
• Устойчивость к появлению засоров, нарастанию грязи на стенках.
• Не подвержены коррозийным процессам.
• Удобны в сборке. Поэтому монтаж канализации из пластиковых труб можно провести своими руками.
• Прочные и долговечные. Срок службы трубопровода с условием правильной укладки составляет 80 лет.
• Устойчивы к воздействию кислот, щелочных веществ.
• Невысокая цена.
• Высокий диапазон внутреннего давления, в зависимости от толщины стенок и диаметра труб.
• Широкий выбор элементов, а также крепежа, позволяющий создать конструкцию любой сложности.

• внутренней;
• наружной;
• напорной;
• самотечной.

Названия достаточно точно отражают суть конструкции. Проложить канализационные трубы этих систем можно в частном доме и в квартире. Для создания надежного водосточного трубопровода необходимо знать правила монтажа, нюансы по его возведению.

Особенности кухонной канализации

Кухня в современной квартире — это одновременно, и помещение для приготовления пищи, и обеденная зона, и место для сбора всей семьи или приема гостей. Наверное, мало кому будет приятно, если в процессе готовки еды из трубы выливаются грязные стоки, или когда отвратительно пахнет канализацией из раковины во время семейного ужина.

Это происходит по нескольким причинам:

1. Несоблюдение углов наклона:

• Горизонтальные участки безнапорной канализации должны иметь уклон в сторону общего стояка не менее 20 мм по вертикали на 1 погонный метр горизонтальной трубы;
• Ошибки в расчете углов наклона нередко встречаются при переносе кухни на лоджию или в жилую комнату;

На схеме показан требуемый уклон и правильное соединение раструба канализационных труб.

1. Нарушение правил монтажа:

• Неправильный выбор диаметра и внутреннего сечения канализационных труб;
• Присоединение боковых отводов к сливному коллектору под прямыми или острыми углами;
• Неправильное расположение раструбных соединений относительно направления движения потока.

1. Образование засоров:

• Трубы кухонной канализации имеют диаметр не более 50 мм. Со временем их внутренний просвет постепенно уменьшается за счет налипания на стенки толстого слоя жира и грязи;
• Случайно уроненная тряпка или губка для мытья посуды, смытые в раковину остатки пищи или очистки овощей также могут стать причиной внезапного засора.

Соединение труб под тупым углом 135° в сторону движения воды поможет избежать образования засоров.

Неприятные запахи могут проникать в кухню в результате срыва гидрозатвора в сифоне раковины. Такое явление нередко случается в многоэтажных домах при нарушении работы фанового вентиляционного стояка.

Вопрос 1: как проложить канализационную сеть

Если вы полностью переоборудуете канализацию в своей квартире, нужно соблюдать простое правило: проектирование всегда начинается от самого дальнего сантехнического прибора, и заканчивается общим стояком. Монтаж и подключение выполняется наоборот — от стояка к приборам.

1. Начертить план расположения сантехнических приборов и схему прокладки канализационных труб;
2. Они должны быть уложены по кратчайшему пути с минимальным количеством поворотов и стыков;
3. В зависимости от планировки квартиры, труба вертикального стояка может быть общая (как на схеме слева) или раздельная для кухни и туалета.

При раздельной планировке канализационная труба кухонного стояка обычно имеет диаметр 50 мм.

Вопрос 2: как установить принудительную канализацию

Если вы хотите поменять планировку своей квартиры, можно перенести канализацию в комнату или на лоджию. Для этого трубы так же прокладываются вдоль стен под заданным уклоном.

При переносе кухонной мойки на большое расстояние не всегда удается обеспечить нужный уклон. В этом случае в систему устанавливается канализационный насос для кухни, который автоматически перекачивает сточные воды в общий стояк.

Резка канализационных труб

Не всегда можно установить коммуникации в первозданном виде. Если помещение отличается сложной конфигурацией, или план подключения нестандартный, допустимо нарезать изделия. Для труб из разных материалов используют различные инструменты:

• Пластик. Изделия этой группы можно резать с помощью обычной ножовки по металлу, специальной пилой для полимерного материала или трубореза. Пластик достаточно мягкий, поэтому при резке нет необходимости прилагать много усилий.
• Чугунные трубы резать не рекомендуется. На этапе производства кромка обрабатывается особым образом, что позволяет обеспечить наиболее плотное соединение. В случае появления такой необходимости чугунные изделия режут с помощью болгарки.

Существуют инструменты, позволяющие нарезать фаску на торцевых участках коммуникаций.

План канализации частного дома

Для правильного проектирования канализации необходимо учесть некоторые моменты:

1. Проектирование канализации делают, опираясь на нормативные документы.
2. Обязательно учитывается потребление воды и, в соответствии с этим, нормы водоотведения, чтобы рассчитать нагрузку на канализационные трубы.
3. Составляется поэтажный план расположения канализации, места прохождения труб и места нахождения сантехнических приборов.
4. Подсчитывается количество и метраж всех элементов системы. Для этого необходимо составление точной схемы с указанием диаметров труб, отметки высоты расположения системы относительно уровня пола, точки расположения коллекторов и сантехприборов.

Предупреждаем засоры труб из ПВХ

Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).

Для прочистки возможных засоров оставляйте ревизию с заглушкой – это упростит доступ к забившемуся участку

Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.

Правила резки труб, герметизации соединений

Для резки пластиковых изделий можно использовать ножовку по металлу, ножовку для резки полимерных изделий, а также электрический труборез.

Этапы резки:

• сначала наметьте место отреза, чтобы он был ровным;
• режьте строго под углом 90о;
• края нужно зачистить наждачной бумагой.

Раструбный метод соединения деталей обеспечивает необходимую герметичность. Но все же для большей эффективности применяют такие материалы как силикон, смазку на основе глицерина или просто мыльный раствор.

Соединение элементов

Сборка канализационных труб в частном доме или квартире выполняется разными способами. Выбор варианта делается с учетом вида материала. Каждый из методов имеет свои особенности, подходит лишь для некоторых условий эксплуатации.

Доступные варианты:

• Раструбное соединение. В данном случае прямолинейный торец устанавливается в уширение другой трубы. Образуется неплотность между стенками изделий. Чтобы избежать этого, перед соединением труб в раструб закладывают резиновый уплотнитель. Благодаря ему обеспечивается герметичность. Могут применяться и другие методы уплотнения: пакля, разнотипные смеси. Допустимо объединять разные технологии герметизации. Этот вариант соединения подходит для труб из пластика и чугуна.
• Применение специального клея. Данный метод может использоваться для прокладки полимерных изделий. При этом клей наносится на внутреннюю сторону фасонного элемента и наружную поверхность трубы. Затем изделия быстро соединяют.
• Использование сварочного аппарата. Этот метод применяется для прокладки стального или чугунного трубопровода. У него больше недостатков, чем достоинств, т.к. сварочный шов сильнее подвержен образованию коррозии.
• Применение паяльника. Метод используется для соединения полимерных изделий. Надежность стыка обеспечивается за счет расплавления торцевых участков коммуникаций и фасонных элементов.

Еще используются фитинги. Они могут иметь раструб, что упрощает монтаж. Некоторые соединительные элементы применяются для пайки пластиковых коммуникаций.
