Описание установки проточного водонагревателя своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки. Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и шурупами крепим прибор к стене.

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

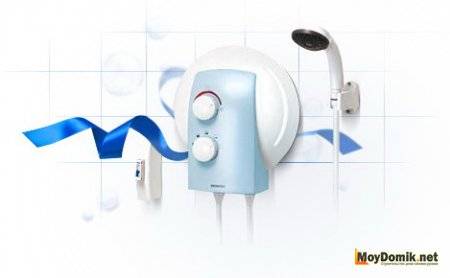

Установка и подключение проточного водонагревателя к водопроводу и электросети

Подготовительные работы

Подготовка к монтажу начинается с проверки электросети. Собственно, сделать это надо еще до момента приобретения прибора. Иначе вы можете потратить деньги впустую – купите мощный водонагреватель, а потом выясните, что сети вашей квартиры его просто не потянут.

В магазинах продаются водонагреватели проточного типа мощностью от 3 до 27 кВт.

По количеству фаз проточники делятся на:

• однофазные: их мощность не превышает 8 кВт. Эти приборы пригодны для установки в квартирах;
• трехфазные – на 12-27 кВт. С их помощью можно обеспечить горячей водой загородный дом или общественное здание.

Обычно в городских квартирах устанавливают водонагревательный прибор мощностью 6 кВт.

Для его работы потребуется тока 27 А. В старых домах электросчетчики рассчитаны на 32-40 А.

Но ведь в доме будет работать не только проточник: в быту используется большое количество электроприборов.

Если маломощный прибор выдержит старая проводка, то под мощный водонагреватель вам придется прокладывать новую.

Поэтому под водонагреватель прокладывается отдельный кабель соответствующего сечения.

Например, для прибора мощностью 6 кВт этот параметр составит 4 мм 2 . Для семи-восьмикиловаттного потребуется кабель сечением 5 мм 2 . Под более мощное устройство – 13-16 кВт – прокладывается линия сечением 10-16 кВт.

Проверить допустимую мощность сети можно следующим образом:

1. Выясните, какой автоматический выключатель установлен перед электросчетчиком – на вводе в квартиру.
2. Перемножьте две величины: номинальный ток автомата и рабочее напряжение сети.

Так, при автомате на 16 А допустимая мощность составит:

16 х 220 = 3520 (3,52 кВт).

Место установки прибора

Далее определитесь с местом установки нагревателя. На это решение большое влияние оказывает тип прибора. Безнапорные нагреватели устанавливают в точке водоразбора – над раковиной или под ней, либо сбоку от крана. При этом желательно разместить электроприбор таким образом, чтобы исключить возможность заливания его водой. Хотя модели в исполнении IP24 и IP25 имеют хорошую влагозащиту.

Место установки должно выбираться таким образом, чтобы включение, механическая регулировка напора и температуры не доставляли пользователю неудобств.

Сверление отверстий под кронштейны

Завершается подготовительный этап сверлением отверстий и установкой в них дюбелей.

Кронштейны для подвешивания водонагревателя входят в комплект, так что вам остается только разметить по ним места крепления.

Делается это так:

1. Возьмите в руки уровень и карандаш, и отметьте место установки проточника.
2. Снимите верхнюю крышку с прибора, приложите к стене, выводя уровнем горизонталь и отмечая центры будущих отверстий.
3. При помощи дрели просверлите отверстия под крепеж.
4. Установите дюбели и шурупами прикрепите водонагреватель к стене.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый — простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй — более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его.

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Подключение проточного водонагревателя к электросети

Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

— L, A или P1 — фаза;

— N, В или Р2 — нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Метки:

Водонагреватель

moydomik.net

Необходимые инструменты и материалы

Подключение проточного водонагревателя должно производиться с использованием подходящих инструментов и материалов. Весь процесс делится на три крупных этапа:

• подключаемый элемент монтируется на выбранное место на стене жилого помещения;
• он подключается к электричеству;
• далее подсоединяется к системе холодного водоснабжения.

Схемы проточных водонагревателей разного вида обладают практически одинаковыми параметрами, поэтому для установки любого типа требуются инструменты и материалы:

• для монтажа конструкции требуется дрель, оснащенная подходящими сверлами, причем их выбор зависит от того, из какого материала выполнена стена помещения, где планируется выполнять монтажные работы, так как стандартные сверла для бетона не будут подходить для плиточного покрытия;
• для крепежа устройства требуются дюбели с саморезами;
• для подключения к электричеству требуется медный провод с тремя жилами, оснащенный качественной двойной изоляцией, причем сечение должно быть минимально равно 2,5 кв мм;
• молоток, отвертки, газовый ключ, плоскогубцы, рожковый ключ;
• для герметизации различных соединений применяется ФУМ лента;
• для подключения проточного водонагревателя к системе холодного водоснабжения требуется труба, причем оптимальным выбором считаются металлопластиковые изделия.

При процессе выбора места расположения конструкции учитывается, что она должна быть на уровне головы взрослых людей, чтобы предотвратить перегрев оборудования или его заполнение водой.

Инструкция по монтажу электрической модели

Монтаж электроприбора своими руками выполняют пошагово, строго соблюдая инструкцию.

Подготовительные работы – проверка электросети

Не каждая проводка способна выдержать нагрузку от подключенного проточного водонагревателя. Мощность устройства составляет не менее 2 кВт, и он будет работать одновременно с другими приборами – холодильником, телевизором, компьютером, стиральной машинкой. Поэтому нагрузка на сеть будет существенно выше мощности нагревателя.

В отдельных случаях поможет замена электропроводки в квартире на кабель более крупного сечения. Чтобы подключить проточный водонагреватель, необходимо провести отдельную линию и установить УЗО.

Выбор места для установки

Проточный прибор должен быть установлен рядом с водоразборной точкой. Чем дальше расположено устройство, тем больше теплопотери при прохождении воды по трубам. Однако необходимо оставить расстояние между устройством и краном смесителя, чтобы исключить попадание брызг на нагреватель. Рекомендуется устанавливать нагревательный прибор на уровне головы, чтобы предотвратить постоянное заполнение его водой и перегрев.

Этапы подключения проточного водонагревателя

После подготовительных работ можно приступать к непосредственному монтажу. Он делится на несколько крупных этапов, причем каждый из них является значимым и важным, так как от грамотного выполнения всех задач зависит идеальный результат работы.

Выбор места

Первоначально важно определиться с местом расположения оборудования. Установить проточный водонагреватель надо правильно, поэтому при выборе места монтажа учитываются рекомендации специалистов:

• важно, чтобы пользоваться конструкцией было удобно для непосредственных пользователей, так как обычно на внешней панели располагаются разные кнопки для управления бойлером;
• не допускается, чтобы на прибор попадала влага во время работы, так как это может стать причиной короткого замыкания, а также поломки дорогостоящего оборудования;
• во время выбора места учитывается удобство подводки к водонагревателю электрической проводки и труб холодного водоснабжения;
• допускается выполнять установку на любую стену, так как проточные изделия не обладают большими размерами, поэтому на стену не будет оказываться существенное воздействие.

Как только оптимальное месторасположения для установки проточного водонагревателя своими руками будет выбрано, наносится на него разметка. Для этого необходимо пользоваться уровнем и карандашом.

Нанесению разметки уделяется много внимания, так как не допускается, чтобы нагреватель воды был установлен с какими-либо перекосами или неровностями, поскольку это негативно скажется на эффективности его применения, а также на сроке его службы. По крышке изделия отмечаются на стене места расположений отверстий для крепления. После этого с помощью дюбелей и саморезов конструкция прикрепляется к стене помещения при ориентации на заранее нанесенную разметку.

Чаще всего проточные водонагреватели выпускаются в комплекте со всеми необходимыми элементам для крепежа, но нередко приходится сталкиваться с тем, что дюбеля являются чрезмерно короткими, поэтому невозможно прикрепить оборудование к стенам, на которых имеется значительный слой из штукатурки. Поэтому придется дополнительно покупать подходящие крепежи.

Подключение к водопроводу

Далее следует разобраться, как подключить проточный водонагреватель в квартире к системе холодного водоснабжения. Для этого выбирается один из возможных методов. Простой метод используется обычно новичками. Он предполагает, что откручивается первоначально с душевого шланга лейка, после чего он прикрепляется к входу воды в оборудование. Смеситель далее устанавливается в положение душ, после чего можно пользоваться обогревателем по его назначению. Если перекрывается ручка в положение кран, то будет поступать из крана холодная вода. Такой метод обычно применяется для временного решения проблемы, связанной с отсутствием горячей воды в квартире, например, когда произошла поломка в централизованной системе. Для основного способа получения горячей воды он считается неподходящим.

Второй достаточно сложный метод предполагает выполнять установку бойлеров, использующихся в качестве основных элементов для получения горячей воды. Для этого применяется отвод, предназначенный для подключения стиральной машины. Приобретается тройник, а также подготавливается фум лента. После прикрепления тройника к отводу, устанавливается кран, позволяющий регулировать поступление холодной воды к водонагревателю, а также это облегчит управление устанавливаемой температуры в оборудовании. Во время выбора места расположения крана учитывается, что он должен находиться в доступном и удобном месте, а также не допускается, чтобы его перекрывали какие-либо коробы или иные элементы. К этому крану от водонагревателя прокладывается трубопровод, причем чаще всего для этого используются металлопластиковые трубы. Допускается применять пластиковые трубы или пользоваться гибкой подводкой.

Для эстетичного внешнего вида всего помещения желательно прокладывать трубы таким образом, чтобы они не были видны, а если это сделать невозможно, то они закрываются коробами.

Таким образом, разобравшись в том, как подключить проточные водонагреватели к системе водоснабжения, каждый владелец жилой недвижимости сможет легко справиться с этим процессом своими силами. Если для подключения используются трубы, то все резьбовые соединения должны оставаться в свободном доступе, поэтому их нельзя замуровывать в стены или закрывать какими-либо герметичными и целостными конструкциями.

Подключение к электричеству

Как установить проточный нагревательный прибор? Для этого надо не только подключить его к холодному водоснабжению, но и к электричеству. Большинство современного оборудования являются мощными устройствами. Их мощность может варьироваться от 3 до 9 кВт. Поэтому для их грамотного монтажа желательно выделить отдельную электрическую линию, оснащенную автоматом УЗО, чтобы в случае какого-либо непредвиденного перебоя в сети прибор автоматически отключался от электричества. Не допускается для такого мощного электрического прибора пользоваться обычными розетками, так как чаще всего в них заземление является некачественным.

Так как выделяется для оборудования отдельная электрическая линия, желательно все работы проводить в процессе осуществления капитального ремонта в доме или квартире. Для этого все провода прячутся в штробах, сделанных в стенах помещений. Желательно укладывать все кабеля в специальные коробы, обеспечивающие защиту от возгорания. Непременно выбирается качественная розетка, обладающая хорошим заземлением.

При подключении проводов к зажимам обязательно учитывается правильная фаза. Подключение прочного водонагревателя к электричеству непременно осуществляется до того момента, пока поступит вода. Сам процесс работы с электрической проводкой считается достаточно сложным, поэтому если у владельца помещения отсутствует опыт работы, то желательно доверить процедуру специалистам. Схема подключения является простой только для квалифицированных электриков.

Для грамотного монтажа рекомендуется следовать советам специалистов:

• во время работы используются только те насадки, которые продаются в комплекте к оборудованию;
• подключать прибор следует непосредственно к электрощиту дома, поскольку если выполнить этот процесс к обычной розетке, то возможны разные проблемы в электроснабжении дома;
• для работы рекомендуется выбирать медный кабель, обеспечивающий высокое качество установки;
• обязательно монтируется УЗО в качестве предохранительного автомата, так как приходится работать с мощным и сложным устройством;
• желательно изначально выбирать такое место установки, которое будет оптимальным не только для использования прибора по назначению, но и для его подключения к разным системам, чтобы в процессе работы не возникали сложности;
• нельзя, чтобы под нагревателем располагалась кухонная плита или холодильник, а также другое электрическое оборудование, так как если в процессе эксплуатации возникнет протечка, то могут сломаться приборы, а также нарушится проводка в квартире.

Таким образом, если следовать основным рекомендациям специалистов, то обеспечивается быстрая и качественная установка. При точном следовании инструкции не будет возникать никаких проблем, а также уже в процессе эксплуатации прибора не будут образовываться какие-либо сложности.

Устройство водонагревателей и их разновидности

Сначала следует выбрать наиболее подходящий в вашем случае тип нагревательного прибора. Для этого стоит проанализировать и определить, каким требованиям должно соответствовать изделие, а также его параметры и функции.

Для современной жизни очень важно бесперебойное горячее водоснабжение

Аппараты для подогрева воды могут различаться по типу питания и по функциональному устройству. Источником питания в водонагревательных приборах может выступать природный газ либо электричество. По типу действия агрегаты бывают под проточную воду и с резервуаром-накопителем.

Водонагреватели накопительного действия

Вода в накопительных системах подогревается в емкости, подключенной к водопроводу. Такая разновидность нагревательных приборов пользуется особенной популярностью. Это можно аргументировать доступной стоимостью устройств, а также отсутствием специальных условий устройства электрооборудования.

Установив накопительную систему, придется ждать, пока вода нагреется до нужной температуры

Устройства проточного типа

Функциональное устройство проточных водонагревателей заключается в том, что вода подогревается, проходя через особую гильзу, оборудованную электрическим термоэлементом. Изделия этого типа монтируют непосредственно на смесителе, который подключен к водопроводу.

Эта система обеспечивает нагревание воды в пределах 30 градусов. Существенным минусом таких приборов является то, что электрические устройства обладают высоким энергопотреблением. Это невыгодно с точки зрения экономии. Кроме того, не во всех домах электропроводка позволяет эксплуатировать столь мощные водонагреватели.

Проточные водонагреватели — мощные электрические приборы, позволяющие получить горячее водоснабжение, когда вам это необходимо

По классу энергопотребления проточные системы подогрева подразделяются на два типа – однофазные и двухфазные. Еще одно отличие заключается в том, какого типа нагревательный элемент используется в приборе. Это может быть греющая спираль или термоэлектрический нагреватель. В том случае, если водопроводная вода имеет высокое содержание солей, оптимальным выбором станет установка проточного водонагревателя, оснащенного спиралью. Кроме того, устройства с ТЭНом потребляют на 20–30% больше электроэнергии. Система внутреннего нагрева станет оптимальным вариантом для сезонного использования, например, в загородном доме.

Одним из главных преимуществ устройства проточного типа является удобство и простота их установки. Этот вид работ может выполнить совершенно неподготовленный человек. Для этого не потребуется обладать никакими навыками ни в области сантехники, ни в электротехнике.

У большинства подобных устройств конструкция предусматривает размещение на стене в непосредственной близости к смесителю в зоне кухни или в совмещенном санузле для того, чтобы сократить теплопотерю. Приборы проточного типа нагрева обладают невысокой массой, в связи с чем для них не требуется капитальный крепеж как в случае, когда проводится установка бойлера в ванной. Для этого можно использовать простые крепления и метизы. В зависимости от модели отопительные приборы могут располагаться над смесителем или под раковиной. Одним из преимуществ таких приборов является возможность скрытого монтажа. Для этого можно использовать пластиковые стеновые панели.

Узнать, как установить проточный водонагреватель в ванной, можно ознакомившись с прилагающейся к изделию инструкцией. Она должна быть укомплектована схемой подключения системы проточного нагрева воды.

Нагреватели, работающие по этому принципу, имеют такие недочеты:

• высокая энергоемкость – от 5 до 30 киловатт;
• для корректной работы оборудования требуется определенный уровень давления в системе водопровода; это исключает возможность использования проточных водонагревателей на последних этажах многоквартирных домов.

Статья по теме: Столик своими руками из ящиков

Приборы проточного типа действия оптимальны для установки в малогабаритных помещениях с небольшим количеством жильцов. При этом квартира должна располагаться на нижних этажах.

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

• такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
• включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
• для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
• трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
• неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
• неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
• неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

vannayasovety.ru

Правила эксплуатации и техобслуживания

К каждому прибору прилагается инструкция по эксплуатации. Неукоснительное соблюдение правил эксплуатации позволит избежать поломок прибора, снизить потребление энергии и увеличить срок службы устройства.

Устанавливать прибор необходимо в доступном месте, чтобы при необходимости регулировки или ремонта не пришлось разбирать гипсокартонный короб или другую конструкцию.

На нагревательном элементе в процессе работы образуется известковый налет. Известковый налет приводит к перегрузке системы. Очистка от накипи выполняется с помощью специальных противоизвестковых средств. Снаружи достаточно протирать прибор влажной ветошью, очищать мягким моющим средством.

Важно в правильной последовательности включать и отключать воду:

1. Когда потребление закончено, сначала отключают прибор, а затем закрывают смеситель.
2. Начиная пользоваться водой, сначала включают смеситель, а затем прибор.

При соблюдении этого правила ТЭН не будет работать без воды, и его срок службы существенно увеличится. К прибору подключают только комплектные насадки.

Правильно выбрав проточный водонагреватель и метод его установки, можно обеспечить собственный дом горячей водой на долгие годы, избежать чрезмерных расходов на электроэнергию и сохранить работоспособность и безопасность электропроводки.

Про признаки комфортности проживания

Наличие горячей воды в доме является одним из основных признаков комфортного жилья.

В многоквартирных домах подача горячей воды зачастую является централизованной. Вода разогревается отдельно в котельной и подается во все квартиры.

Однако сейчас такое снабжение водой является экономически неэффективным, к тому же имеет много недостатков в виде возможного отключения подачи горячей воды во время порывов трубопроводов или обслуживающих работ в котельной.

Владельцам же частных домов и такое обеспечение теплой водой не доступно, поэтому проблему с подачей им приходится решать самому.

Выходом является использование автономной подачи горячей воды. В доме устанавливается водонагреватель, который и обеспечивает нагрев.

Данный метод обеспечения горячей водой становится настолько популярен, что владельцы квартир зачастую отказываются от централизованной подачи в пользу автономной.

Водонагреватели обеспечивают жилье горячей водой в нужном количестве, доступна она в любой время, и является это экономически выгодным.

Виды водонагревателей

Основными видами водонагревателей, которые сейчас используются, являются электрические и газовые.

В свою очередь, электрические водонагреватели делятся на накопительные и проточные.

Однако способ нагрева воды у них один – при помощи ТЭНов.

В газовых же нагревателях повышение температуры воды выполняется за счет сгорания газа.

Следует также отметить, что работы по установке водонагревателя в доме не такие уж и сложные, их вполне можно выполнить и самостоятельно, имея под рукой не особо много инструментов и оборудования.

Конечно, с газовыми водонагревателями ситуация несколько сложнее, но о ней – ниже.

Подключение бойлера к сети

Если все коммуникации подключены, и течи не наблюдается, то теперь можно подключать бойлер к электрической сети. Если розетки поблизости нет, то вам придется установить герметичную розетку около бойлера. При отсутствии опыта, лучше всего такую работу доверить профессионалам.

Также можно просмотреть видео установки водонагревателя и постараться разрешить возникшую проблему собственными силами. Розетка изготовлена. Теперь можно наполнить бойлер и дождаться подогрева воды! Видео монтажа водонагревателя в ванной.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

1. Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

2. При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

3. Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

4. Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять. Также важно знать, как можно установить розетку в ванной комнате.

Зонирование ванной как метод определения расположения бойлера

Как и любая техника, водонагреватели в ванной комнате могут располагаться в определенных зонах. С точки зрения безопасности выделяют четыре зоны, в каждой из которых можно устанавливать бытовую технику с определенной степенью защиты.

На основе классификации IP (International Protection) все модели бытовой техники имеют степень защиты от воздействия воды в пределах от 0 до 8:

Чертеж зонирования ванной.

• 7-8 — от погружения в воду на определенную глубину и определенное время,
• 5-6 — от направленных струй воды,
• 2-4 — от брызг под разными углами,
• 1 — защита от капель, падающих вертикально,
• 0 — отсутствие защиты.

Если установка электроприборов предполагается в зонах 1 или 2, они должны обладать соответствующей защитой, то есть быть брызгозащищенными. Степень защиты указывается в технической документации и выглядит следующим образом «IРХ4», где Х может заменяться однозначным числом. Также допустимо любое число более 4, поскольку оно говорит о достаточно высоком уровне защиты.

Схема 1

Пространство под ванной относят к зоне I, если доступ возможен без применения инструментов, т. е. ванна не закрывается декоративной панелью или же эта панель установлена посредством магнитов или аналогичных устройств, которые не требуют использования инструмента для демонтажа панели. Но если панель крепится с помощью винтов и снимается с помощью отвертки, то закрытое пространство не принадлежит ни к каким зонам.

Требуемый инструмент и материалы

Если проводка дома вполне способна работать с водонагревателями и есть возможность подключить его к системе водоснабжения или произвести врезку, то можно приступать к работам.

Из инструментов понадобиться:

1. Перфоратор с буром нужной толщины;
2. Рулетка;
3. Набор ключей;
4. Отвертки;
5. Плоскогубцы;
6. Молоток и т.д.

Дополнительно может понадобиться паяльник для пластиковых труб или плашка для нарезания резьбы на металлических трубах.

Эти инструменты нужны в случае надобности врезки с систему водоснабжения.

Потребуются также такие материалы:

• Пакля с пастой для герметизации соединения или фум-лента;
• Запорные краны (количество – от 1 до 3 шт.);
• Тройники (пластиковые или металлические);
• Монтажные крюки;
• Соединительные шланги (если их нет в комплекте);
• Предохранительный клапан (для бойлера);
• 3-жильный кабель (по длине его должно хватить до счетчика);
• Автоматический выключатель или розетка.

Дальше рассмотрим последовательность действий для установки и подключения водонагревателей разных типов.

Инструменты

• пригласить специалиста;
• выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

• дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
• сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
• медный электрический провод: сечение выбирайте по мощности водонагревателя;
• защитный автомат;
• водопроводный ключ;
• отвертка или шуруповерт;
• пассатижи.

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Вначале рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Новая схема подключения воды к бойлеру

Установить бойлер несложно. А вот его подключение к трубопроводу и электросети у некоторых может вызвать неуверенность. Единая схема водопроводного подключения подходит ко всем электрическим водонагревателям.

Сегодня схема подключения нагревателя к системе водоснабжения немного отличается от устаревшего варианта. Добавление запорной арматуры позволяет слить воду для ее дальнейшего использования. Раньше этого не предусматривалось. Вносить ли новые поправки в трубопроводную конструкцию или оставить старую схему — это стоит решить исходя из особенностей системы.

На трубопровод с холодной водой, направленный в нагреватель, надо установить: тройник, шаровой кран, отводящую трубу или шланг для слива воды, предохранительный клапан (всегда продается вместе с бойлером), запорный кран, фильтр и снова запорный кран. Фильтр и последний запорный элемент монтируется на входе трубы в квартиру.

Если давление в главной магистрали может превышать 6 атм, то требуется установить редуктор, регулирующий давление. Наличие редуктора необходимо для городских систем водоснабжения.

Предохранительный клапан — это неотъемлемый элемент водонагревателя, выполняющий две важнейшие задачи. Первая функция: защита бойлера от избытка давления. При нагревании, в случае скачка давления стравливается небольшое количество воды, и давление в нагревательном баке нормализуется.

Вторая задача: защита от свободного вытекания воды из внутреннего бака. На корпусе предохранительного клапана нанесена пометка, указывающая направление движения водной среды (вверх по схеме). Если вода по какой-то причине перестанет поступать в систему, то клапан не допустит ее возврата из бойлера обратно в магистраль водоснабжения. Опустошение внутреннего бака приводит к перегоранию нагревательного элемента.

Производители электрических водонагревателей сегодня предлагают обновленную схему подключения бойлера. Теперь сразу на входе/выходе нагревателя следует установить тройники с шаровой арматурой (воздушный клапан, кран) и шлангом для сливания воды, который может понадобиться при полном прекращении водоснабжения (например, при аварийной ситуации на магистрали). Тройник и шаровой кран устанавливаются и на выходе трубы из водонагревателя с горячей водой. Только при открытом кране на выходной «горячей» трубе можно слить воду через другой кран со шлангом (через воздушный клапан подается воздух и гидрозатвор нейтрализуется). Если есть уверенность, что перебоев с подачей воды не возникнет, то тройники с шаровой арматурой можно не устанавливать.

Второй запорный кран на «холодной» трубе, идущий после предохранительного клапана, предназначается для перекрытия воды в момент обслуживания нагревателя (слив воды, замена ТЭНа или анода).

Труба, выводящая нагретую воду из бойлера, подводится непосредственно к смесителю или соединяется с трубопроводом квартирной разводки горячей воды.

Установка накопительного водонагревателя

Примерно так же производиться монтаж накопительного водонагревателя.

Вначале выбирается место расположения бойлера. К нему должен быть хороший доступ для проведения обслуживания.

Затем производятся все замеры и сверление отверстий для установки монтажных крюков.

Дополнительно может понадобиться установка страхующих болтов.

Другой способ.

Затем производится подключение водоснабжения. Если в дом заходит только трубопровод с холодной водой, то в него врезается тройник, а на него уже запорный кран.

На подводящем выводе в бойлер должен располагаться предохранительный клапан, которым обеспечивается поддержание нужного давления в бойлере.

Поскольку в этом клапане имеется вывод для воды, то к нему нужно будет подсоединить силиконовую трубку, конец которой вывести в слив.

К выходу из бойлера присоединяется шланг, по которому горячая вода будет подаваться на трубопровод, ведущий к потребителям.

Поэтому прокладку этого трубопровода желательно произвести заранее.

После производится подключение нагревателя к электрической сети. Подключение лучше производить к распределительной коробке, расположенной ближе всего к счетчику. Сейчас уже для этих целей можно использовать умные розетки, но нужно знать модели, которые могут выдержать большую нагрузку.

Провод желательно укладывать в штробу с последующей ее заделкой. Недалеко от бойлера в проводку нужно установить автоматический выключатель.

Принципиальная схема установки бойлера.

Если в дом заходит и трубопровод с горячей водой, то нужно будет производить врезку выводящего патрубка с бойлера в этот трубопровод и установку еще одного тройника и двух дополнительных кранов.

После понадобиться закачка нагревателя водой. Для этого нужно открыть один из кранов точки потребления, а после уже – кран подачи воды на нагреватель.

Если имеется подключение к трубопроводу централизованной горячей воды, кран, установленный перед тройником нужно закрыть и открыть кран на выводе из бойлера.

Вода, заполняя систему, будет выталкивать имеющийся в системе воздух и тот будет выходить через кран точки потребления.

Во время закачки нужно осмотреть все соединения трубопроводов на наличие течей.

При надобности соединения можно подтянуть. Если после подтяжки течь сохраняется, соединение лучше перепаковать, предварительно перекрыв все краны подачи и слив воду из системы.

Примеры установки бойлера.

После заполнения систем водой, выполняется подключение бойлера к сети.

elektrikexpert.ru

Выбор места для установки водонагревателя

Бойлер необходимо устанавливать в местах, защищенных от замерзания воды и расположенных в близости от водоразборных точек, которые позволяют использовать минимальную длину труб.

Если водоразборные точки располагаются на достаточном расстоянии друг от друга, целесообразнее установить несколько водонагревателей. Выбирая место для монтажа, необходимо учитывать легкость доступа к водопроводной арматуре холодной и горячей воды, создать условия для удобного выполнения работ по ее подсоединению. Кроме того, место должно обладать достаточной площадью для дальнейшего обслуживания бойлера.

Схема подключения бойлера к водопроводу.

Установка бойлера в большинстве случаев выполняется на задней стенке туалета, стоит обратить особое внимание на прочность данной конструкции. В блочных домах или «хрущевках» санузел представлен санитарно-технической кабиной, изготовленной на заводе. Для производства стен этих кабин использовали большеразмерные асбоцементные панели, которые закрепляли на металлическом каркасе, армированный гипсобетон, прокатные гипсоцементобетонные панели на деревянном каркасе. Для «сталинских» домов и старого фонда внутренние стены изготавливали в виде дощатой перегородки. В современном строительстве внутренние стены изготавливают из пенобетона, гипсобетона, гипсокартона и т.п. Физические свойства данных материалов не позволяют стенам иметь высокую несущую способность и прочность.

Перед тем как отправиться за покупкой бойлера, специалисты советуют «простучать» стену, что позволит определить ее прочность, а соответственно, и дозволенный объем водонагревателя. Если стена кирпичная или бетонная, даже если она тонкая и за ней располагается вентшахта, на нее можно установить водонагреватель объемом до 100 л. Водонагреватели объемом до 200 л разрешено монтировать только на несущие стены. Если стены обладают малой несущей способностью, то специалисты рекомендуют не приобретать модели объемом более 50 л или же изготовить специальный металлический каркас.
