Неисправности газового котла Навьен – коды ошибок, их причины, способы (методы) устранения своими руками на inbliss.ru

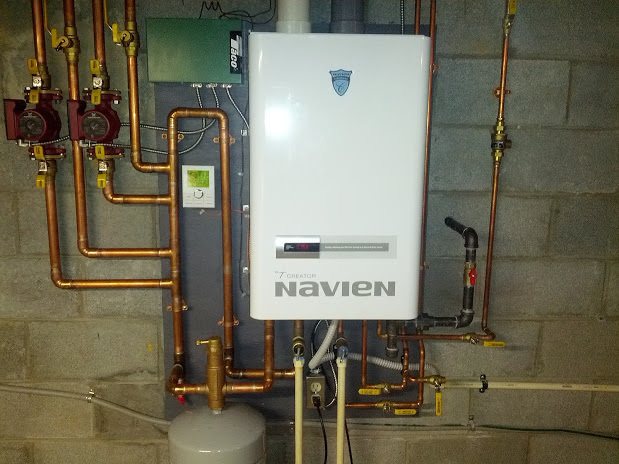

Автономная газовая система отопления от корейского производителя Navien достаточно востребованная среди потребителей, ее устанавливают как в загородных домах, так и в квартирах.

Свою популярность агрегаты Навьен завоевали благодаря хорошим техническим характеристикам, удобством эксплуатации и монтажа. Как и вся техника для бытового использования система газового отопления Навьен имеет и свои неисправности.

Конечно, производитель дает гарантию на свой прибор и утверждает, что вероятность поломок практически нулевая, учитывая высокое качество оборудования. Но если такое и произойдет, то при грамотном и своевременном подходе их можно быстро устранить.

Особенности конструкции

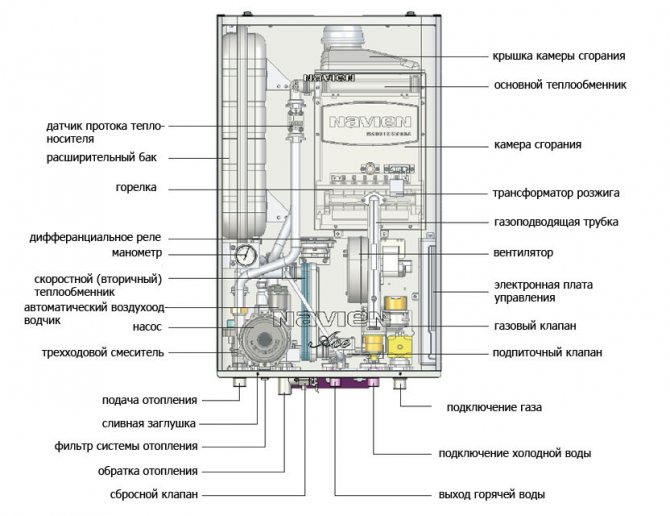

Устройство котла

Чтобы привлечь внимание покупателей, корейский производитель разработал совершенную конструкцию газового агрегата, свел к минимуму количество поломок и выпустил свой продукт по относительно невысокой цене. Одним из преимуществ газового агрегата считается понятная и подробно расписанная инструкция, что существенно упрощает настройку выбранного режима.

Таких же принципов фирма придерживается и в установке системы электронного управления, в регулировании остальных параметров.

Об универсальности газового котла можно судить по его рабочим способностям:

Схема регулировки с чипом-микропроцессором позволяет и защищать, и сглаживать броски напряжения в сети электропитания. В случае изменений действующих параметров, электронная система способна поддерживать режим для полноценного функционирования всех комплектующих агрегата, что положительно влияет на эксплуатационный срок службы прибора. А также схема регулировки позволяет избежать возможных неисправностей при ложных включениях датчиков. Такая особенность электронной системы имеет особое значение для работы оборудования, учитывая нестабильность напряжения в энергосети и отклонения его в широком диапазоне.
Конструкция газового котла разработана с учетом возможного падения показателя давления воды до 0,1 бар. Это позволяет свести к минимальному показателю блокировочные действия и поломки прибора, что идеально подходит для его монтажа на верхних этажах здания.
Котел Навьен способен нейтрализовать возможные неисправности, вызванные уменьшением давления подачи до 4 мбар, что критично для нормального функционирования многих современных систем, оснащенных электронным управлением.
Благодаря конструктивным особенностям газового прибора Навьен, система отопления не будет промерзать даже во время прекращения подачи газа. Чтобы не допустить включения аварийного режима при понижении температурного режима теплоносителя ниже 5 градусов, а также невозможности произвести поджиг горелки, был предусмотрен встроенный насос для принудительной и непрерывной циркуляции воды.
Есть двойной теплообменник для раздельного нагрева горячей воды и теплоносителя, что весьма удобно (можно по желанию настроить предварительный нагрев воды). Простая в использовании электроника позволяет точно установить подходящий режим.

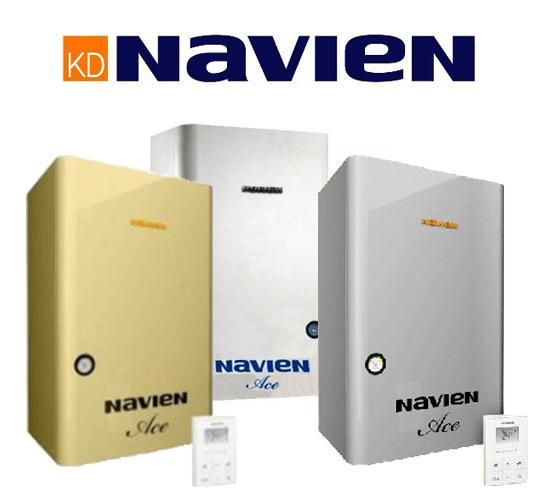

Виды котлов

На рынке можно встретить товары от Навьен в достаточно широком ассортименте, где особенно пользуются популярностью следующие модели:

Настенное оборудование, изготовленное в двух вариациях

Приборы нормально способны функционировать даже при нестабильной подаче электроэнергии и газа. Агрегаты оснащаются турбонадувом и защитной системой от перемерзания.

Агрегаты напольного исполнения

Идеально подходят для монтажа в частных домах. Они обеспечивают помещение горячей водой и теплом. Преимущества: компактность, простота конструкции, удобство при эксплуатации. Показатель мощности может варьироваться от 11 до 34 кВт.

Конденсационные изделия

С высоким показателем мощности и экономным потреблением энергоносителей. В паспорте котла такого вида указан уровень КПД 108%. Основное преимущество: агрегат позволяет значительно уменьшить расходы на отопление помещения.

Плюсы котлов Навьен

Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
Простота в управлении.
В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Варианты оборудования

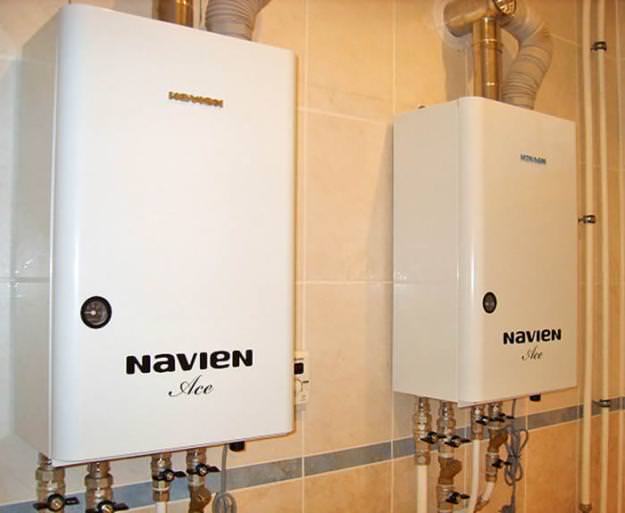

Настенный газовый котел
Отечественный рынок предлагает большой выбор продукции от производителя Навьен. При этом среди модельного ряда можно выделить несколько вариантов исполнения:

Настенное оборудование. Оно производится в двух вариантах и идеально адаптировано к условиям работы с нестабильной подачей электроэнергии или газа. Приборы укомплектованы турбонаддувом и системой защиты от промерзания.
Напольные котлы. Это идеальный вариант для установки в частном секторе. Такое оборудование обеспечит горячей водой и теплом. Характеризуется компактными размерами, простой конструкцией и удобной эксплуатацией. Мощность моделей этой категории колеблется в диапазоне от 11 до 34 кВт.
Конденсационные конструкции. Это приборы высокой мощности с небольшим потреблением энергоносителей. Согласно паспорту, уровень КПД подобных агрегатов может достигать 108%. Такие котлы Навьен представляют собой экономически выгодное приобретение, так как они дают возможность сократить расходы на отопление здания.

Наиболее часто встречающиеся неисправности котла

Как и любое оборудование, газовые котлы Навьен рано или поздно могут стать неисправными. Связано это чаще всего с неправильной установкой и эксплуатацией приборов, а также с использованием теплоносителя низкого качества.

Для того чтобы пользователь при возникновении неисправности сразу же мог определить ее причину и принять решение об устранении проблемы, котлы navien на дисплее выдают код ошибки. Вот примеры неполадок, которые наиболее часто возникают при эксплуатации подобных устройств:

01E — перегрев оборудования; 02E — низкий уровень теплоносителя в системе отопления, либо цепь датчика протока оборвана; 03E — нет сигнала о пламени; 04E — ложное сообщение о наличии пламени или КЗ цепи датчика; 05E — обрыв цепи в температурном датчике ОВ; 06E — КЗ цепи датчика температуры; 07E — повреждение цепи температурного датчика горячего водоснабжения; 08E — КЗ цепи температурного датчика горячего водоснабжения; 09E — проблемы в работе вентилятора; 10E — нарушение в работе системы дымоудаления; 13E — короткое замыкание датчика протока ОВ; 27E — обрыв или замыкание в цепи датчика APS (давление воздуха); 15E — нарушение в работе системы или неисправность платы управления.

Аббревиатура «ОВ» переводится как система отопления.

Частые неисправности

Газовые котлы Навьен хотя и отличаются высоким качеством комплектующих, правильной сборкой, но могут выходить из строя. Каждая поломка имеет свой код, который отображается на дисплее прибора.

Среди часто встречающихся неполадок выделяют:

Увеличение температурного режима, приводящего к перегреву оборудования (01E).
Недостаточный уровень теплоносителя в системе, а также повреждена цепь измерительного устройства протока (02E).
Отсутствует сигнал о пламени (03E).
Неправдивое оповещение о наличии огня либо КЗ цепи датчика (04E).
Оборвана цепь в измерителе температуры отопительной воды (05E).
Короткое замыкание цепи в датчике температуры (06E).
Повреждена цепь в температурном датчике горячей воды (07E).
Нарушение цепи в датчике температуры горячего водоснабжения (08E).
Неисправности в вентиляторе (09E).
Сложности с устранением дыма (10E).
В процессе работы погас огонь (12E).
Произошло короткое замыкание в измерителе протока отопления (13E).
Отсутствует подача газа (14E).
Наличие неполадок в плате управления (15E).
Перегрелся агрегат (16E).
Произошел сбой в работе DIP- переключателя (17E).
Перегрев измерительного прибора удаления дыма (18E).
Возникли проблемы в функционировании датчика давления воздуха (27E).
Наличие шума и гудения без отображения ошибки на дисплеи, что случается, когда проход воды затруднен накипью в трубах, при перегреве либо вскипании.
Нет подачи горячей воды, что указывает на неполадки в трехходовом клапане (его нужно заменить).

Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
«02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).
Сходное значение имеет «04»: ложное срабатывание датчика.
Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
При «07» следует искать проблему в контуре горячей воды (датчик).
Неисправный вентилятор кодируется, как «09».
А на затруднения с дымоудалением непосредственно указывает шифр «10».
При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
Сложности с давлением воздуха в системе обозначаются, как «27».
И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство возникающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе. Определить их можно с помощью специалистов сервисного центра.

Причины неисправностей и их устранение

Чтобы понять, как устранять ту или иную неполадку в газовом агрегате, необходимо знать причины возникновения неисправностей:

Код 01E свидетельствует о повышении температурного режима в приборе. Это возможно из-за засора в протоках, что спровоцировало их сужение, либо возникли проблемы с циркуляционным насосом.
Код 02E свидетельствует о наличие воздуха, о недостаточном количестве воды, повреждении крыльчатки в циркуляционном насосе, закрытом распределительном клапане, либо датчик протока пришел в негодность.
Код 03E высвечивается в результате проблем с датчиком ионизации, отсутствием подачи газа, розжига, при закрытом кране, при неправильном заземлении котла.
Код 05E указывает на плохой контакт между датчиком температуры и контроллером, либо о наличии короткого замыкания на том же участке.
Код 10E отображается на экране в случае выхода из строя вентилятора, а также при неправильном присоединении трубок датчика непосредственно к вентилятору. Помимо этого, засоренный дымоход, сильный порыв ветра также могут стать причинами неисправностей прибора.
Код 11E, как правило, высвечивается на котлах европейского производства (с соответствующими датчиками).
Код 13E указывает на короткое замыкание в измерителе протока отопительной воды.
Возникновение шума и гула возможно при плохом теплоносителе.
Причиной отсутствия горячей воды является клапан, который пришел в негодность. Оптимальный срок службы клапана 4 года.

Как устранить:

Ошибка 01E: тщательно осмотреть крыльчатку в циркуляционном насосе, для обнаружения различных неполадок; проверить сопротивление в самой катушке насоса; исследовать систему отопления на наличие воздуха (излишнее спустить).
Ошибка 02E: спустить воздух; проверить давление, сопротивление в катушке; не произошло ли замыкание; открыть клапан (распределительный); в измерителе протока проверить сопротивление; снять корпус датчика и почистить флажок.
Ошибка 03E: вычистить датчик пламени от мусора (чтобы избавиться от серого налета на электроде можно воспользоваться мелкозернистой наждачной бумагой).
Ошибка 05E: исследовать цепь от контроллера до датчика. Если имеются неполадки, датчик следует заменить на новый. Разъемы измерителя и контроллера нужно сначала рассоединить, а затем соединить.
Ошибка 10E: отремонтировать вентилятор либо заменить его; проверить соединения на трубках измерительного прибора; вычистить дымоход от всевозможного мусора.
Ошибка 13E: произвести замену датчика.

Избавиться от шума и гула можно, если разобрать изделие и прочистить теплообменник. Если проблема не решается, то деталь подлежит замене. Осмотреть краны, они должны быть открыты максимально. Уменьшить температуру воды.

Коды ошибок газовых котлов Arderia серии В (Россия)

Система управления котла Arderia (Россия) оснащена функцией самодиагностики оборудования. В случае обнаружения неисправности оборудования котла система выключит его, подаст прерывистый звуковой сигнал и отобразит на индикаторе код ошибки. Описание кодов ошибок приведено ниже.

Е0 – Ошибка режима защита от замерзания.

Е1 – Ошибка датчика ионизации. Отсутствие ожидаемого пламени.

Е2 – Ошибка дифференциального датчика давления воздуха.

Е3 – Ошибка защитного термостата перегрева.

Е4 – перегрев датчиков температуры WarmTem или BOuTem.

Е5 – Ошибка датчика температуры BInTem.

Е6 – Ошибка датчика температуры BOuTem.

Е7 – Ошибка датчика температуры WarmTem.

Е8 – Ошибка датчика ионизации. Наличие пламени при закрытом газовом клапане.

Е9 – Ошибка датчика давления теплоносителя. Низкое давление теплоносителя.

Далее более подробно рассмотрим каждый из вариантов

Е0 – Ошибка режима защита от замерзания.

Ошибка Е0 активна и котел не включится, если после перерыва подачи электроэнергии температура систем отопления или ГВС ниже +1 град. С.Блокировка автоматически снимется при повышении температуры выше +1 град. С.

E1 – Ошибка датчика ионизации. Отсутствие ожидаемого пламени.

Отображается после 3-х неудачных попыток розжига подряд либо при запуске котла, либо после

неожиданного срыва пламени в процессе нормальной работе котла.

Далее через каждые 20 минут система управления производит повторный запуск. После 3-х неудачных

запусков система блокируется. Снять блокировку можно нажатием кнопки ВКЛ / ВЫКЛ.

E2 - Ошибка датчика давления воздуха.

Контакты дифференциального датчика (реле) давления воздуха имеют 2 состояния: замкнуты либо разомкнуты. Ошибка датчика давления воздуха отображается в случаях:

- При не работающем вентиляторе контакты датчика разомкнуты. И если до запуска котла контакты будут замкнуты, система управления будет сигнализировать неисправность.

- Если после запуска вентилятора контакты реле давления воздуха разомкнуты дольше 15 секунд.

- При включенном вентиляторе контакты датчика замкнуты. Если при работающем вентиляторе контакты датчика размыкаются более чем на 10 секунд, система управления будет сигнализировать неисправность.

При вышеуказанных неисправностях в течение 15 минут вентилятор работает 60 секунд с последующей остановкой на 30 секунд. Если неисправность устраняется, то система автоматически возвращается в нормальный режим работы. Если в течение 15 минут неисправность не устранена, то система будет заблокирована. Снять блокировку можно нажатием кнопки ВКЛ / ВЫКЛ.

Е3 – Ошибка защитного термостата перегрева.

Термостат перегрева, устанавливаемый на основной теплообменник котла, имеет нормально замкнутые контакты. Ошибка отображается в случаях:

- Термостат сработал из-за повышенной температуры основного теплообменника.

- Неисправность защитного термостата: контакты разомкнулись.

При размыкании контактов термостата перегрева система управления немедленно выключит газовые клапаны. Затем система повторит опрос термостата и, в случае подтверждения ошибки, заблокируется. Насос и вентилятор завершат свои рабочие циклы.Снять блокировку можно нажатием кнопки ВКЛ / ВЫКЛ.

E4 – Перегрев датчиков температуры отопления (WarmTem) или ГВС (BOuTem).

При перегреве датчика температуры ГВС (BOuTem) также может индицироваться код EF.При нагреве датчика температуры отопления (WarmTem) более 91 град. С или датчика температуры ГВС (BOuTem) более 90 град. С отображается ошибка Е4, система немедленно выключает все газовые клапаны и блокируется. Снять блокировку вручную можно нажатием кнопки ВКЛ / ВЫКЛ.

E5 – Ошибка датчика температуры холодной воды (BInTem).

Опрос состояния датчика температуры холодной воды (BInTem) происходит только в режиме ГВС. Ошибка Е5 отображается, если датчик замкнут или его цепь оборвана. При этом система немедленно выключает все газовые клапаны и заблокируется. При восстановлении цепи датчика блокировка снимется автоматически. Снять блокировку вручную можно нажатием кнопки ВКЛ / ВЫКЛ.

E6 – ошибка датчика температуры ГВС (BOuTem).

Опрос состояния датчика температуры ГВС (BOuTem) происходит только в режиме ГВС. Ошибка Е6 отображается, если датчик замкнут или его цепь оборвана. При этом система немедленно выключает все газовые клапаны и блокируется. При восстановлении цепи датчика блокировка снимется автоматически . Снять блокировку вручную можно нажатием кнопки ВКЛ / ВЫКЛ.

E7 – ошибка датчика температуры отопления (WarmTem).

Ошибка Е7 отображается, если датчик температуры отопления (WarmTem) замкнут или его цепь оборвана. При этом система немедленно выключает все газовые клапаны и блокируется. При восстановлении цепи датчика блокировка снимется автоматически. Снять блокировку вручную можно нажатием кнопки ВКЛ / ВЫКЛ.

E8 – Ошибка датчика ионизации: наличие остаточного пламени.

Отображается в случаях:

- Ошибка наличия пламени. Если перед запуском котла система обнаружила пламя, то отображается E8. После устранения неисправности, система вернется в нормальный режим работы.

- Наличие остаточного пламени. Если после закрытия газовых клапанов система в течение 8-ми секунд обнаруживает сигнал пламени, то отображается неисправность E8. После устранения неисправности, система вернется в нормальный режим работы. При возникновении ошибки Е8 система немедленно выключает все газовые клапаны и блокируется. Снять блокировку можно нажатием кнопки ВКЛ / ВЫКЛ.

E9 - Ошибка датчика давления теплоносителя.

Контакты реле замкнуты при давлении теплоносителя более установленного порога (обычно 0.05 bar). Опрос датчика давления теплоносителя система производит непрерывно. Индикация ошибки Е9 возникает через 1 сек после обнаружения ошибки.При обнаружении ошибки Е9 система немедленно выключает все газовые клапаны и блокируется.Если в течение 10 секунд система обнаруживает контакты реле замкнутыми, то блокировка снимается и система переходит в нормальный режим работы. Снять блокировку вручную можно нажатием кнопки ВКЛ / ВЫКЛ.
