И.о.директора АФ АО «ТЭС» А.М.Камшекин
ПО ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКЕ СИСТЕМ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ ЗДАНИЙ ВСЕХ НАЗНАЧЕНИЙ

Промывка системы необходима после ремонта, монтажа, а также после окончания отопительного сезона для удаления шлама и грязи.

Наиболее эффективным является гидропневматический способ промывки – барботаж воды со сжатым воздухом для создания в системе бурного движения среды.

Чтобы исключить возможность загрязнения уже промытого участка, промывка ведется в такой последовательности.

Для промывки систем отопления на вводе должны быть врезаны следующие штуцеры (см. приложение 1):

для присоединения трубопровода сжатого воздуха от компрессора Ду 32мм (18),

для присоединения трубопровода холодной воды Ду 50мм (19),

для отвода дренируемой воды Ду 50мм (20).

Для обеспечения возможности удаления из труб крупных загрязнений диаметр спускных патрубков следует принимать из следующих соотношений:

Сброс промывочной воды при наличии дренажного устройства в камере осуществляется непосредственно в дренаж, а при отсутствии дренажа в ближайший ливнесток или в камеру, откуда откачивается насосами.

При промывке тепловых сетей могут применяться передвижные компрессорные станции, производительностью 5-6 м3/мин, давлением до 6 атм, или другой тип дизельного компрессора.

В зависимости от пропускной способности дренажного устройства, мощности компрессора и возможного расхода воды применяется несколько режимов промывки.

Нормальным режимом промывки считается движение смеси, сопровождающееся толчками, проскоками попеременно воды и воздуха.

При впуске сжатого воздуха в промываемый участок необходимо следить за тем, чтобы вода не могла попасть в ресивер компрессора, для чего задвижка на водопроводе должна открываться только после того, как давление в ресивере станет больше давления водопровода.

Принимая приведенную скорость перемещения промывочной воды, равной 1 м/сек, ориентировочный расход воды при промывке для различных диаметров труб составит:

Диаметр труб, мм

Расход воды, м 3 /ч

Напор водопроводной воды выбирается в пределах от 1,5-3,0 атм. При напоре более 3,5 атм. создаются напряженные условия работы компрессора, при которых он не может обеспечить нормального режима промывки сети.

При напоре в 1 атм. сжатый воздух от компрессора может закрыть доступ воды в трубопровод и в конце участка будет наблюдаться выход одного воздуха. В этом случае следует чередовать работу компрессора с остановками его на 10-15 минут при непрерывной подаче воды.

Давление воздуха в промываемом трубопроводе держать 3-3,5 атм.

Кроме того, необходимо соблюдать требования к помещению и размещению узлов вводов согласно Помещение ИТП должно соответствовать требованиям СНиП 2.04.07-86 и «СНиП 31-01-200 и каждый узел ввода должен содержать ( см. рис.1. ):

-водоструйный элеватор (16),

-установленное расчетное сужающее устройство (сопло)(17),

-грязевики на подающей и обратной линиях (14,15)

-четыре задвижки (1,2,3,4)

-врезки под манометры (5,6,7,8,9)

-врезки под термометры (10,11,12,13).

В случае отсутствия врезок для промывки внутренней системы отопления и, как следствие, не проведение промывки, — потребитель в отопительный сезон подключен не будет, как засоряющий теплораспределительные сети.

А также отсутствие врезок под манометры и термометры не дает возможности проводить наладочные работы, следовательно, претензии потребителя на неудовлетворительное теплоснабжение приниматься не будут и вся ответственность ложится на исполнителя коммунальных услуг (УК, ТСЖ и др.).

Сильно загрязненные системы отопления, длительное время не подвергавшиеся промывке, промывают в три этапа:

Промывка сжатым воздухом каждого стояка снизу вверх при заполненной водой системе отопления (для взрыхления отложений), начиная с самого удаленного стояка.

Промывка каждого стояка водовоздушной смесью.

Промывка разводящих трубопроводов водовоздушной смесью.

При ежегодной промывке можно ограничиться промывкой стояков группами (до 5 стояков).

Порядок проведения промывки внутренних систем отопления

1. Исполнитель согласовывает с районным филиалом предприятия АО «Теплоэнергосервис» график проведения промывок.

2. К указанному времени приглашается представитель АО «Теплоэнергосервис» и в его присутствии Исполнитель приступает к промывочным работам.

3. Систему отопления на период промывок отключают от квартальной сети задвижками 1, 2, 3, 4, а при их недостаточной плотности устанавливают дополнительные заглушки (блины) из листовой стали толщиной не менее 3мм.

К началу отопительного сезона все четыре задвижки должны быть после выполнения ревизии.

4. Присоединяют к штуцерам для промывки гибкие рукава (резиновые шланги) с помощью полу-гаек. На вводе холодной воды и воздуха обязательно предусмотреть обратные клапаны.

СП-ОМ

Комплексное средство марки «СП-ОМ» применяется для промывки системы отопления, теплообменников, котлов и любого другого теплообменного оборудования. Может использоваться в открытых и закрытых теплообменных контурах. «СП-ОМ» не разрушает алюминиевые, полимерные элементы системы, а также резиновые прокладки. Отлично зарекомендовала себя в промышленных масштабах. Есть различные марки СП-ОМ, предназначенные для конкретных условий эксплуатации. Сайт производителя — https://spomcom.ru/

СП-ОМ Плюсы

• эффективное удаление накипи, ржавчины и др.отложений;
• безразборная промывка;
• не разъедает резиновые прокладки и уплотнители;
• препятствует разъеданию черных металлов;
• может дополнительно включать ингибитор коррозии;
• можно использовать с алюминиевыми деталями.

Минусы

может потребоваться консультация и услуги специалиста по промывке.

СП-ОМ

Металин Т — средство, изготовленное на основе соляной кислоты. Удаляет мощные известковые отложения, продукты ржавления и органику в системах отопления из стали или цветных металлов. Представляет собой негорючее вещество. После добавления щелочного нейтрализатора разрешается слив отработки в канализацию. Фасуется в концентрированном виде в емкости от 1 до 30 литров.

Металин Т Плюсы

• негорючее;
• быстрое очищение.

Минусы

• после нейтрализации щелочью разрешен сброс в канализационную систему;
• не используется для обработки поверхностей из алюминия и его сплавов.

Используется при обработке котлов давления, трубчатых теплообменных устройств, бойлеров, конденсаторов, трубопроводов в промышленности и бытовых условиях. Удаляет разные типы загрязнений, в частности известняковый и коррозийный налет. Идеален для промывания пластиковых, металлических, резиновых труб. Бережно очищает, не оказывает негативного влияния на структуру уплотнителей. Не рекомендуется использовать для чистки систем с поверхностями из алюминия и производных сплавов. Также рекомендуется предварительное испытание на обрабатываемых покрытиях из нержавеющей стали.

4a293175f1908eda01bbc87f7b3a4bf3.jpe

SYNTILOR Watesup Плюсы

• не влияет на структуру металлов;
• концентрированное средство;
• высокая эффективность даже при низких температурах использования (20–35°С);
• не портит уплотнители и резиновые прокладки;
• содержит ингибитор.

Минусы

нельзя использовать для изделий из алюминия и производных сплавов.

Средство для промывки систем отопления SYNTILOR Watesup

Дезоксил-3

Дезоксил-3 — средство кислотного типа для химочистки трубопроводов в системах отопления и водоснабжения. Фасуется в виде концентрата в тару по 20 литров. Жидкость не огнеопасна, принадлежит к 3-му классу токсичности. Для большего эффекта очистки желательно вместе с препаратом использовать присадку «Дезоксил НО». Пенообразование нейтрализуется присадкой «Форал ПГ». Жидкость довольно агрессивная, поэтому в процессе работы с ней рекомендуется предохранять кожные покровы и органы дыхания средствами защиты. Использовать строго в соответствии с инструкцией на этикетке.

Дезоксил-3 Плюсы

• полностью удаляет накипно-коррозионные отложения не зависимо от конструктивных особенностей оборудования;
• способно к биологическому разложению;
• после промывки отработанный рабочий раствор может быть слит в канализацию;
• в состав входят различные ингибиторы, препятствующие травлению металла и появлению очагов коррозии. Ингибиторы позволяют не только отмыть отложения, но и обеспечить защиту металла.

Минусы

жидкость агрессивная (работать с ней только со средствами защиты).

Что бы вы выбрали из средств для промывки системы или посоветовали бы приобрести?

Дезоксил-3

75.00 % ( 3 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Пневматические испытания – сжатым воздухом от компрессора (в зимнее время при низких температурах). Имеется соответствующая инструкция для испытаний, там все прописано.

Порядок пневматических испытаний:устанавливают манометры и заглушки, присоединяют компрессоры, создают Рисп.Осматривают трубопровод, обмазывают сварные стыки мыльным раствором. По характерному звуку выходящего воздуха или по запаху (если деаэрированный воздух) находят дефектные места, сбрасывают давление, устраняют дефекты, повторно испытывают. При положительном испытании снимают компрессор, срезают заглушки.

Участки испытывают длиной около 1 км. Есть таблицы для потерь давления и время испытания для каждого диаметра. В зимнее время в манометрах используют керосин. При пневматич. испытании м.б. взрыв.

После окончания испытания трубопровода осуществляют промывку его водой (в водяных сетях водопроводной водой Р = 0,3-0,4 Мпа).

Лучший эффект дает гидропневматический способ.При этом трубопровод не до конца заполняется водой – для лучшей турбулизации потока. При этом значительно сокращается кол-во воды и срок промывки. При гидропневматической промывке грязевики не устанавливаются, а воду сливают в водостоки или камеры, откуда насосами в ливневую канализацию. Конденсатопроводы промывают в 2 стадии: в начале водой, а потом конденсатом. Паропроводы продувают паром, выпуск пара делают через открытый торец или приваривают специальные патрубки.

30. Пуск тепловой сети в эксплуатацию(из учебника Козина «Теплоснабжение»)

Пуск систем теплоснабжения в эксплуатацию производит пусковая бригада по программе, составленной руководителем приемочной комиссии. В программе содержится пусковая схема сети с описанием планов пуска теплопроводов и расстановки рабочих.

За основу пусковой схемы принимается исполнительная схема вновь сооруженной или действующей ТС. Для организованного проведения пусковых операций ТС разделяется на секционные участки. Для каждого участка на пусковой схеме сетей указывается емкость, необходимая для расчета времени заполнения участка, отмечается расположение грязевиков, задвижек на ответвлениях, П-образных и сальниковых компенсаторов, камер с размещенными в них приборами и дренажной арматурой, неподвижных опор. В плане пуска сетей указывается очередность и правила заполнения секционных участков, а также продолжительность выдержки давления в различные периоды.

Планом расстановки рабочих предусматривается закрепление наблюдателей за состоянием компенсаторов, опор, воздушных и спускных устройств, контрольных приборов. Согласованность действий обслуживающего персонала в период пуска организуется руководителем работ. К пуску приступают после получения разрешения дежурного сетевого района. О ходе пусковых операций руководитель пусковой бригады докладывает дежурному по району, который отмечает в оперативном журнале время проведения отдельных операций, показания приборов и состояние оборудования и др. данные. Пуск ТС складывается из операций наполнения, промывки, прогрева и испытания. Правила и последовательность этих работ зависят от назначения ТС, способа прокладки и времени пуска.

Предварительные испытания теплосети

Предварительные испытания проводят гидравлическим методом; проверяют прочность, плотность сварных соединений. Производят по участкам (захваткам) при незаложенной изоляции и без засыпки. Если ПИ-трубы то проверяют только сварные соединения.

Последовательность: очищают труб-д; на концах участков – заглушки; устанавливают штуцера с манометрами и кранами; присоеденяют гидравлический пресс и трубопровод; наполняют трубы водой пока из воздухоотодчиков не начнет выходить чистая вода; закрывают воздушники; гидравлическим прессом создают необходимое Р; осматривают трубопровод; определяют места дефектов и помечают их; спускают воду; устраняют деффекты; повторно испытывают; при «+» результатах спускают водуотсоединяют водопровод, гидравлический пресс, манометры, срезают заглушки.

Испыт. давл. Р=1,25Рраб, но не менее 1,6 МПа – для подающ. и 1,2МПа для обр.

При предварительном испытании давление поднимают до Рисп и выдерживают 10мин. Если падения Р нет, то идет визуальный осмотр, обстукивание молотком (500г) по стыкам.

Предварительные испытания производит монтажная организация, без присутствия др. организаций. Результаты записываются в журнал испытаний.

Промывка отопления своими руками механическим способом

Для самостоятельной промывки радиаторов наиболее применима технология механической очистки. В этом случае не придется использовать какое-либо специальное оборудование или специфические химпрепараты.

Перед тем, как промыть теплообменник газового котла своими руками, следует подготовить необходимые материалы:

• ветошь или старая плотная одежда. С их помощью удастся уберечь ванну от повреждений в процессе промывки в ней радиаторов;
• фум-лента или сантехнический лен с тюбиком уплотняющей пасты;
• патрубок, позволяющий подсоединять шланг к резьбовым соединениям.

Из оборудования понадобится следующее:

• два шланга;
• набор ключей;
• корщетка;
• ерш из стальной проволоки;
• ведра, таз и тряпки.

Собственно очистка теплообменника и магистралей состоит из нескольких этапов.

• К сливному патрубку отопительной системы подключают шланг соответствующего диаметра. Другой конец шланга выводят в канализацию.
• К наивысшей точке системы подключают второй шланг. Как правило, такой точкой является или отвод к расширительному баку, или группа безопасности. Бак или группа безопасности отвинчиваются и на их место прикручивается патрубок, на который надевается шланг. Второй конец шланга подключается к водопроводу.
• Когда все будет готово, подают воду в систему. Этим самым удается избавиться от накипи и загрязнений, отложившихся в магистралях системы.
• Приступают сливу теплоносителя. Для этого снимают шланг, через который подавалась водопроводная вода. Место соединения с системой при этом не перекрывают. Под действием гравитации вода начинает сливаться через сливной патрубок в нижней точке магистрали.

Для полного слива теплоносителя необходимо следить, чтобы выпускной конец шланга находился ниже уровня магистралей отопительной системы. В частном доме обеспечить такую конфигурацию будет возможно, если сливать воду в ведра, установленные в подполе.

С обезвоженной системы снимают радиаторы

При этом необходимо соблюдать осторожность. Вполне вероятно, что резьбовые соединения на них закоксовались и придется придется прилагать некоторые усилия, стараясь не повредить резьбу. Снятые радиаторы переносят в ванну, предварительно застеленную ветошью или плотной тканью

Здесь из промывают проточной водой, обрабатывают корщеткой и ершом из стальной проволоки. После промывки радиатора еще раз тщательно осматривается на предмет оставшихся загрязнений. Радиаторы устанавливаются на место.

• Через сливной патрубок производят заполнение магистралей свежей водой. При этом следят за образованием воздушных пробок в труба и радиаторах. Избавиться от воздушных пузырей можно путем приоткрытия кранов Маевского на радиаторах. Как только перестанет шипеть воздух и из крана начинает сочиться вода, их закрывает. По мере заполнения магистралей данную процедуру желательно повторить несколько раз.
• После того, как собственно промывка теплообменника газового котла своими руками завершена, запускают систему отопления в работу.
• С началом циркуляции теплоносителя возможно повторное образование воздушных пробок в радиаторах. Для их ликвидации повторно манипулируют с кранами Маевского. Часть воздуха будет удаляться самостоятельно через воздухоотводчик.
• По мере освобождения трубопроводов и радиаторов от воздуха, давление теплоносителя будет падать. Для его выравнивания необходимо произвести дополнительную подкачку воды из водопровода. Кроме того, следует проконтролировать давление в расширительном баке.

Разновидности гидропневматической промывки

Гидропневмопромывка бывает двух видов.

Первый метод

Проточный метод предполагает, что система будет заполняться водой полностью:

• Вентиль воздухосборника находится в открытом положении.
• После максимального заполнения трубопровода отопления вентиль перекрывается, при этом заранее подключенный в систему компрессор нагнетает сжатый воздух.
• Жидкость совместно с ним, воздействуя на стенки труб, очищает их.
• Всё содержимое труб выводится через выходной патрубок.

Об окончании промывки будет свидетельствовать чистая вода без примесей, выходящая из открытого патрубка.

Второй метод

Метод наполнения схож с тем, что описан выше, но при нем последовательность действий несколько иная:

• Через один патрубок подается вода, и вентиль на нем закрывается.
• Через другой патрубок начинают осуществлять подачу сжатого воздуха. Она длится примерно четверть часа, а для слабо загрязненных труб в небольшой системе может понадобиться всего пять минут.
• Вентиль на патрубке, через который произошла подача воздуха, закрывается, а второй на спускном патрубке — открывается, и через него удаляется вода с примесями.

После этого систему несколько раз промывают чистой водой.

Инструкция по промывке отопительной системы

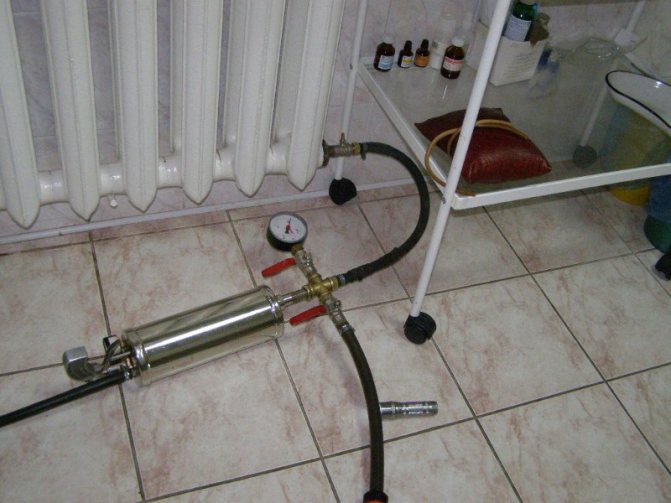

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Проведение гидропневмопромывки отопительной системы

Как происходит гидропневматическая промывка системы отопления – инструкция.
В участок подачи воды устанавливают патрубок диаметром 20-40 миллиметров, у которого имеются обратные клапаны и запорные элементы. Потом в систему подают сжатый воздух и воду.

В трубопроводы сжатый воздух подается благодаря специальному компрессору. Он создает давление около 0,6 МПа. Чтобы жидкость для промывки не попала в ресивер компрессора, на трубопровод необходимо установить обратный клапан. На трубы (подающую и обратную) прикрепляют манометры со шкалой до 1 МПа.

Цены на компрессоры довольно велики, но если есть желание промыть отопительную систему самостоятельно, то можно взять оборудование в специализированном магазине в аренду (прочитайте также: «Чем и как промыть систему отопления, батареи»). Это поможет сэкономить деньги – вряд ли этот прибор потребуется в повседневной жизни.

Гидропромывка систем отопления может производиться двумя способами: проточным и наполнением.
При проточном методе чистки трубы сначала заполняют водой, оставляя открытым вентиль воздухосборника. Его перекрывают после заполнения системы отопления водой, и затем начинают подачу сжатого воздуха. Таким образом, одновременно в трубы попадает и вода, и воздух. Чистку прекращают, когда через патрубок начинает течь чистая вода. После этого ее сливают в дренаж. Данный метод используют для чистки систем отопления и горячего водоснабжения.

Метод наполнения немного сложнее. В этом случае трубопроводы сначала заполняют водой и перекрывают вентиль. Во второй патрубок подают сжатый воздух в течение 15-25 минут – это зависит от степени загрязнения и диаметра труб. После завершения подачи воздуха вентиль закрывают, а воду спускают через спускной патрубок. Затем систему отопления несколько раз промывают чистой водой.

Гидропневматическая промывка систем центрального отопления очень важна для эффективного обогрева дома. Со временем стенки трубопроводов покрываются различными отложениями, которые уменьшают передачу тепла воздуху и тем самым увеличивают затраты на отопление. В многоквартирных домах обслуживанием систем должны заниматься ЖЭКи – по закону, чистку обязаны проводить перед началом каждого отопительного сезона, но на практике это требование выполняется далеко не всегда (про

Промывка систем отопления многоквартирного дома

Промывание отопительных систем в многоквартирных домах можно осуществить следующими методами:

Промывание химическими растворами

Этот способ очищения заключается в подаче в систему специальных химических реагентов в виде щелочей.

Затем, за счет специального насосного оборудования, производится непрерывная циркуляция жидкости в течение нескольких часов. После этого раствор полностью сливается и производится опрессовка системы.

Гидропневматическая промывка

Этот метод промывания очень часто используют при очищении отопительных систем в многоквартирных домах. Эффективность промывки зависит от правильно выполненной работы очищения.

Алгоритм действий при гидропневматической промывке:

Перекрытие задвижки в обратном трубопроводе. Подключение компрессора к замерочному вентилю на подаче после домовой задвижки. После того достижения давления в балластной емкости компрессора уровня 6 кгс/см2, необходимо открыть вентиль, к которому подключен компрессор. Затем нужно перекрыть стояки

Очень важно, чтобы во время перекрытия было открыто не больше десяти стояков. Это обеспечит эффективность промывки всех стояков и подключенных к ним батарей отопления.

Продолжительность — это промывки можно определять самостоятельно – если жидкость в стояке становится прозрачной, то значит можно приступать к промыванию следующей трубы.

На последнем этапе очистки нужно правильно переключить отопление на сброс в обратную сторону:

1. Для начала закрывается сброс и вентиль.
2. Затем на подаче закрывается домовая задвижка, на обработке она открывается.
3. В конечном итоге открывается сброс с подачи. Компрессор нужно подключить к замерочному вентилю на обратном трубопроводе. После этого необходимо открыть компрессор.

Как проводится гидропневматическая промывка

Последовательность действий, или инструкция по гидропневматической промывке системы отопления, следующая:

1. Промывка проводится постоячно, то есть по отдельным стоякам или группам стояков. Поэтому перед началом работ определяются группы стояков и последовательность промывки каждой из них.
2. При необходимости устанавливается запорная арматура между этими группами стояков.
3. Если в системе есть гидроэлеватор, у него снимаются сопла и диафрагмы.
4. Контур пускается на слив в канализацию с подачи на обратку. На обратном трубопроводе перекрывается домовая задвижка.
5. Трубопроводы заполняются водой для удаления воздуха, вентиль воздухозаборника открыт. После заполнения системы вентиль перекрывают.
6. Компрессор подключается к замерочному вентилю на подаче, открывается сброс на обратке.
7. Вентиль открывается при достижении давления 0,6 МПа в балластной ёмкости аппарата.
8. Перекрываются и промываются поочерёдно группы стояков. Продолжительность промывки – до полного осветления воды.
9. После промывки всех стояков контур отопления переключается на слив с подачи на обратку. Все группы стояков промываются вновь, теперь в обратном направлении тока водо-воздушной смеси.
10. По окончании работ система отопления сразу заполняется водой, держать её опорожненной не допустимо.

Важно: после гидропромывки системы отопления обязательно проводят опрессовку – гидравлические испытания трубопроводов. Опрессовка тепловых пунктов и систем отопления проводится раздельно.

Химическая промывка своими руками

Для химической очистки важным является правильный подбор препарата и тщательное изучение инструкции перед началом работ. Для самостоятельной очистки системы отопления в частном доме необходим:

• насос;
• емкость для жидкости;
• препарат для очистки;
• шланги.

Большая часть химических препаратов разбавляется перед использованием определенным объемом воды. В магазинах при желании можно приобрести уже готовую жидкость, что является оптимальным вариантом для промывки небольшой системы. Для больших автономных систем рекомендуется приобрести концентрат. Порядок действий при очистке выглядит следующим образом:

• слив воды из теплосети;
• заполнение бака очистной станции подготовленным составом;
• включение с использованием патрубков насоса и заполнение элементов системы отопления химическим составом.

Для разрушения накипи обычно достаточно 2—3 часов. Циркуляция осуществляется до момента отсутствия в фильтре емкости отложений. В обязательном порядке выполняется промывка теплосети водой для полного удаления химического реагента

Обратите внимание, что отработанный химический раствор нельзя сливать в канализацию

При проведении работ обратите внимание на меры предосторожности с химическим препаратом. Меры предосторожности:

• при работе с раствором в обязательном порядке необходимо надеть перчатки;
• концентрация реагента может быть очень опасной для человека, поэтому перед началом работы необходимо защитить слизистые респиратором.

Основными преимуществами данного метода являются

• Качественное удаление известковых отложений и ржавчины на внутренней поверхности труб.
• Отсутствие необходимости полного демонтажа системы отопления.
• Равномерное нагревание радиаторов после промывки.
• Снижение расхода топлива и, как следствие экономия.
• Продление срока эксплуатации системы отопления.

Периодичность промывки системы отопления

Согласно СНиП промывка системы необходима ежегодно. Но чистки проводят разного типа. Обычная гидравлическая проводится ежегодно, с добавлением воздуха — раз в 2-3 года, а химическая — по мере необходимости, но не чаще чем раз в 5-7 лет.

ac2d5cfcda3526e916a4e1d26b875a27.jpe

Насколько придерживаются эксплуатационные организации таких рекомендаций сказать сложно. Но в индивидуальных системах никто не мешает промыть систему отопления раз в два-три года. Тут ежегодная обработка и не нужна. Можно после окончания сезона слить некоторое количество теплоносителя, чтобы оценить его состояние. Если «ароматов» и осадков нет, время промывать отопление еще не пришло.

Способы

Обычно промывку делают следующими способами:

1. Водно-пульсирующая смесь. Этот способ промывки проводится при помощи пульсирующей воды и сжатого воздуха. За счет этого, в трубах удаляется отложения, ржавчина, налет, ил, песок. Этот способ промывки обеспечивает снижение затрат на энергоресурсы и увеличивает срок службы элементов отопительной системы. Однако, для проведения этой промывки нужно использовать специальное оборудование.
2. Биопрепараты. Применения биопрепаратов во время промывки обеспечивает глубокое проникновение в засоренные места и полное растворение всех отложений. При промывании биопрепаратами не нужно отключать всю систему отопления. В качестве биопрепаратов в основном используют суперочистители, которые изготовлены на водной основе. Принцип действия этих препаратов основан на разрыхлении накипи, масляно-грязевых, твердокристаллических, коррозийных и органических отложений.
3. Пневмогидроудар. Во время промывки этим способом используют специальное оборудование. Этот способ очень удобный, поскольку не нужно разбирать узлы батареи. Также нет необходимости в использовании специальных тросов и химических реагентов. При помощи оборудования в систему подается пневмогидравлический импульс. Основной удар приходится на основной столб теплоносителя с отложениями. Благодаря этому, отложения быстро разрушаются и растворяются. Эффективность этого способа очень высокая. Кроме этого исключены разрывы и трещины в трубах.
4. Химические препараты. Этот метод очищения основан на применении препаратов с содержанием органических и неорганических кислот. Препараты, попадая в трубу, полностью растворяют накипь, ржавчину, отложения в виде солей.

Способы гидропневматической промывки

Даже если у вас есть необходимое оборудование, вам все-равно нужно учитывать индивидуальные особенности системы отопления. Выбранный способ зависит от многих факторов, в том числе и от таких:

1. многоквартирный ли это дом или частный сектор;
2. сколько этажей у дома;
3. какая жидкость использовалась в качестве теплоносителя;
4. как давно проводилось обслуживание или прочистка;
5. из какого материала выполнены трубы;
6. в каком году монтировалась система.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного способа промывки.

Проточный способ промывки

Такой метод очистки трубопроводов отопительной системы от шлаков заключается в следующих этапах:

Систему отопления необходимо полностью заполнить водой, оставив открытым вентиль воздухозаборника.

После заполнения системы вентиль необходимо плотно закрыть

Схема гидропневматической промывки

В систему подается поток сжатого воздуха, одновременно открывается патрубок спуска

До появления из спускного патрубка чистой воды в систему продолжает подаваться водно-воздушная смесь. Обратите внимание, что объем промывочной смесь может быть довольно большим, так что заранее позаботьтесь о месте слива отработанной жидкости.

Промывка с заполнением системы отопления

В этом случае необходимо провести следующие последовательные операции:

• Заполнить отопительную систему водой при закрытых вентилях.
• Через входной патрубок при закрытом выпускном патрубке в течении 5-1 минут подается сжатый воздух.
• После прекращения подачи воздушного потока открывается выходной патрубок и водно-воздушная смесь с сорванной накипью сливается из системы.

Учтите, что объем подаваемой водно-воздушной смеси рассчитывается индивидуально для каждой отопительной системы в зависимости от ее объема. В противном случае, при неграмотном расчете вы можете получить не чистые, а разорванные трубы.

Инструкция по проведению гидропневматической промывки

• Снять сопла и диафрагмы с гидроэлеватора, если он имеется в системе.
• Спустить контур в канализацию для сливания загрязненной воды.
• Провести тепловизионное обследование внутренних поверхностей радиаторов, если имеется специальное оборудование.
• Перекрыть тепловую задвижку, расположенную на трубе «обратки».
• Заполнить систему водой, чтобы удалить с нее воздух, при открытом вентиле воздухосборника. Как только система наполнится, вентиль перекрывается.
• Подключить компрессор к замерочному вентилю, открыть сброс на «обратке».
• Открыть вентиль, когда давление на компрессоре достигнет отметки в 0,6 Мпа;
• Перекрыть стояки и промыть их поочередно. Промывку проводить до того момента, пока из шланга не будет идти очищенная вода.
• Переключить контур отопления с подачи на «обратку». Промыть все стояки в обратном направлении.

После окончания процесса промывки следует заполнить систему водой, так как ее трубы нельзя держать пустыми.

Диагностика системы отопления

Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:

• Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
• Время разогрева системы до рабочего состояния значительно увеличивается.
• Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
• Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.

Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.

В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.

Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.

Гидропневматическая промывка систем отопления – инструкция

• Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
• К началу промывки приглашается мастер теплового узла района и при его присутствии начинаются промывочные работы.
• На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно плотности закрытия нужно установить дополнительные блинды (заглушки), из 3мм листовой стали.
• К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» (по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

Перед промывкой удалить сопло из элеватора.

• Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот кран и задвижку 19 нужно закрыть.
• Произвести продувку воздухом каждого стояка системы отопления.
• Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны 22 на стояках отопления, производится продувка стояков воздухом снизу вверх.
• Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.
• Начиная с дальнего стояка, осуществляется гидропневматическая промывка последовательно всех стояков.
• Для этого нужно открыть последовательно кран 22 и 24 на стояках при открытой воздушной задвижки 21.Далее открыть водяной кран 19 и воздушный 18.

Затем для осуществления промывки

• последовательно заполнить стояки водой;
• закрыть краны 21 и 23;
• открыть водяной дренаж через 20–ю задвижку.

Включить воздух задвижкой 18. При открытых задвижках 19 и 20 включить последовательно стояки, открыв задвижки 24 , начиная с самого дальнего стояка.

Периодичность промывки теплоснабжения

При проходе теплоносителя через трубопровод, на внутренних стенках последнего откладывается накипь, снижающая теплоотдачу минимум на 20%. Отложения разрушают металл, после появляются свищи и разрывы.

Внеплановая промывка теплоснабжения

Процедура проводится после появления факторов, снижающих эффективность контура:

• разогрев сети требует добавочного времени;
• холодные радиаторы при горячей системе;
• посторонние звуки в период работы генератора;
• увеличенный расход топлива котла.

При неравномерно прогревающихся батареях также проводится промывка систем отопления.

Этапы обработки по очистке и промывки

Обработка узлов теплопотребления производится в последовательности:

1. Проводят проверку коммуникаций, оценку их технического состояния. Выполняется первичная опрессовка, причем давление устанавливается выше рабочего на одну четверть. Процедура помогает выявить утечки системы.
2. Определяют технологию промывки блока. Обычный способ представляет прогон пульпы, состоящей из жидкости со сжатым воздухом.
3. Составляется смета.
4. Оформляется соглашение, где прописываются все условия операции, сроки выполнения, обязательства контрагентов, штрафные санкции в случае нарушения первого.
5. Затем составляется договор на работы.
6. После завершения проводится повторное гидравлическое испытание.

Окончание промывки обусловливается оформлением акта очистки и гидроиспытания сети. При неудовлетворительном качестве процедуры заказчик вправе не подписывать соглашение.

Гидродинамический тип промывки

Схема промывки отопления подобным способом предполагает активное воздействие водой на накипь и отложения. Происходит это благодаря струе воды, которая под сильнейшим давлением направляется на нужный участок.

Осуществляется подача воды через специальные насадки, необходимого размера и диаметра. Данный тип промывки дороже, чем химический, но и результат получается гораздо более удовлетворительный.

Схема использования гидродинамического способа очистки системы отопления. Нажмите для увеличения.

Лучше всего данный тип промывки подходит для батарей, изготовленных из чугуна. Снять накипь с чугуна при помощи химикатов весьма проблематично из-за свойств самого материала, а порой и вовсе невозможно.

Однако гидродинамическая система в таких случаях превосходно справляется с работой.

Еще один несомненный плюс – экологичность подобной промывки, поскольку не используется никаких кислот и растворителей. А только вода.

Чтобы достичь желаемого эффекта, специалисты должны располагать специальным механизмом, который позволит создать давление в двести и более атмосфер.

Естественно, вся накипь убирается исключительно воздействием воды. Никаких дополнительных жидкостей и реагентов не нужно.

Но и здесь все не так просто, как кажется. Прежде чем осуществлять промывку подобным методом, необходимо отвезти радиатор в сервис. Там его должны будут обработать специальной жидкостью для того, чтобы слой, который нужно убрать, стал мягче и податливее.

Только после этого можно обрабатывать стенки струей воды, работающей под давлением. При помощи такого метода можно убрать практически все: жир, накипь, ржавчину, красители, нагар и т.д.

Химический тип промывки

На данный момент подобная промывка позиционируется, как самая популярная и действенная. Главное ее достоинство состоит в том, что она быстро и без следа избавляет трубы от вредоносных отложений.

В процессе подобного промывания для достижения нужного эффекта используются различные растворители, жидкости на щелочной основе, комплексные растворы, а так же составы, изготовленные из кислот органического или минерального типов.

Недостатком же такого типа промывки является то, что применяемые химические жидкости крайне токсичны и опасны. Поэтому при работе необходимо быть предельно аккуратным и следить, чтобы раствор не попал на кожу или в глаза.

Категорически воспрещается пользоваться жидкостями на основе щелочи или кислоты, если у вас батареи или радиаторы изготовлены из алюминия. Также невозможна химическая промывка в том случае, когда повреждена герметичность в какой-либо части отопительной системы.

Схема химической промывки отопления. Нажмите для увеличения.

Ведь если проявить халатность и допустить попадание в канализацию раствора, который фактически является ядом, это неизбежно приведет к таким катастрофическим последствиям, как массовое отравление.

Химический тип промывки происходит с помощью специальных инструментов. Вся конструкция состоит из нескольких шлангов, насоса и емкости с раствором.

Как известно, трубы могут быть изготовлены из самых разных материалов – чугун, сплавы, алюминий, сталь, латунь, медь и т.д. В зависимости от этого, мастером подбираются соответствующие очистители труб от накипи, которые не повредят металл самой системы.

Чтобы хозяевам было удобнее, такая очистка может проводиться постепенно, за несколько дней.

Если все проведено правильно и все посторонние отложения удалены со стенок труб и радиаторов, то следствием подобных работ может стать увеличение срока эксплуатации отопительной системы.

Она сможет проработать до 20 лет, не требуя основательного ремонта. Так же улучшается пропускная способность батарей, перестает пропадать тепло.

Признаки необходимости в промывке

Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.

Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:

• прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
• работа котла сопровождается нехарактерными для него звуками;
• увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
• радиаторы заметно прохладнее подводящих труб.

Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание. В такой ситуации достаточно сбросить воздушную пробку через Маевскогокран .

Без регулярной промывки систем отопления происходит заростание труб, уменьшение их проходного сечения, в результате чего происходит увеличение гидравлического сопротивления

В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.

Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.

Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

Вывод

Весьма не хорошо, в то время, когда в квартире либо доме батареи не смогут обеспечить высокую теплоотдачу по причине того, что они и трубопроводы забиты разными отложениями. Особенно это относится автономной системы отопления. (См. кроме этого статью Электрические конвекторы отопления: изюминки.)

В этом случае окажет помощь ее очистка гидропневматическим способом посредством воды и сжатого воздуха. Видео в статье окажет помощь отыскать вам дополнительную данные по данной тематике.
