Установка пластиковых окон не является очень трудоемкой работой. Поэтому, каждый человек может самостоятельно начать установку пластиковых окон. Но кто все же решил занять установкой окон своими руками, то сталкивается с проблемами выбора крепежа. Ведь на рынке продукции существует много типов крепежных элементов. И каждый начинающий строитель задается вопросом.
Какой крепеж лучше выбрать для установки окна? Чтобы ответить на этот вопрос однозначно, давайте разберемся в этом вопросе досконально. И рассмотрим виды крепежа для пластиковых окон, а так же правила установки и характеристики.
Что это такое
Установка стеклопакетов с соблюдением всех требований дает изделию гарантию. Это пригодится, когда процессом занимаются наемные рабочие.
С ними заключается договор, в котором прописано, что монтаж пластиковых окон должен осуществляться по ГОСТу.
Требования и рекомендации
Если для работ нанимаются мастера — они устанавливают изделия согласно стандарту. По закону все шаблоны соблюдаются. Но часто, каждый отдельный случай обсуждается.
К установке
Если рабочий производит процедуру по всем правилам, то он должен вести соответствующую документацию.
ГОСТ на окна ПВХ 30971 рассказывает о таких нормах:
- заполнение монтажного шва;
- размер зазора между профилем и проемом;
- размеры самого проема;
- установка конструкции;
- общие правила монтажа;
- верное ведение документов;
- гарантия.
При выполнении работ, соблюдаются все вышеперечисленные стандарты.
К оконному проему
Согласно требованиям, оконный проем должен быть полностью выровнен. Чаще всего, это возможно, если конструкции устанавливаются в новом доме.
При замене могут возникнуть трудности. Все дело в том, что проем трансформируется с течением времени. На него влияет температура, ветер и другие природные условия.
При демонтаже можно обнаружить, что штукатурка обсыпалась и кирпичи сколоты. Для того, чтобы соблюсти все нормы, необходимо подготовить проем к последующим манипуляциям.
Поверхность необходимо очистить от старой штукатурки и снова обработать. После полного высыхания, применяют грунтовку и ещё раз оставляют подсохнуть. Только тогда можно приступать к основному процессу.
К монтажному шву
Его стандарты состоят из двух основных правил. В первую очередь, он должен быть устойчив к внешним воздействиям. Соединительная часть конструкции имеет свои характеристики тепло- и звукоизоляция, водонепроницаемость.
По стандартам, шов разделяется на три части:
- внутренний;
- центральный;
- наружный.
У каждого слоя есть свое предназначение. Благодаря наружному в стык не попадает влага. Центральный — обладает теплоизоляцией. Внутренний — направлен на пароизоляцию.
Замеры окон
Выполняя необходимые замеры, нужно обратить внимание на то, что оконные проемы существуют с четвертью и без. Соответственно и формулы вычисления размеров у них разные.
Для первого случая мы должны измерить ширину проема между существующими четвертями, это делается в самом узком месте. А затем к полученным цифрам прибавить 3-4 см – это и будет шириной нашей пластиковой рамы. Помимо этого, важно произвести проверку: самое большое расстояние между вертикальными четвертями не должно превышать расчетную ширину блока.
Высота определяется путем замеров между верхней четвертью и нижней поверхностью проема окна.
Общие требования
Правил и предписаний к монтажу изделия достаточно много. При их соблюдении, профиль будет собран согласно ГОСТу, на установку пластиковых окон. У компании, которая займется работами, должны иметься в наличии специальные инструкции.
Их разрабатывают особые учреждения. После этого, памятки проходят проверку у организаций строительного управления.
Конструкция должна соответствовать проекту здания или утверждаться его автором. Перед началом процесса проверяют состояние стен, системы отопления и вентиляции.
В нормах прописано, что организации регулярно проводят испытания монтажного шва. К сожалению, если подобные системы и существуют, то никто не придерживается этого правила.
Анкерные пластины
Про крепление стеклопакета на анкерные пластины я уже писал в этой статье. Это один из самых популярных видов крепления в оконных компаниях.
Анкерные пластины бывают:
- поворотные;
- неповоротные.
Как использовать данный крепеж для ПВХ окон читайте в статье, на которую я дал ссылку выше. В ней все подробно расписано.
Стоит отметить преимущества анкерных пластин:
- Не нужно сверлить раму насквозь, как это делается с анкером или шурупом;
- Наличие в стене арматуры никак не повлияет на крепеж. Пластину можно повернуть.
- Крепление на пластины выручает в “сложных” домах. Например, все та же серия П-44.
Стандартный размер пластины 100-200 мм. Так как пластина крепится на внешний край рамы, то длины в 130 мм хватит “за глаза” для любого дома.
Отмечу, что у каждого производителя ПВХ профиля имеется продукция с различной шириной, поэтому и пластины нужны соответствующего размера. В крупных строительных гипермаркетах найти продукцию не проблема. Но мой вам совет – лучше заказывайте крепеж вместе с окном.
Монтаж
Установку пластиковых окон по ГОСТу по инструкции рекомендуется доверить профессионалам.
Перед началом необходимо правильно произвести замеры. Лучше, доверить эту процедуру мастерам, которые позже займутся монтажом.
Кроме того, в замерах имеется существенное замечание. Намного лучше обмеривать чистый оконный проем, без штукатурки и других материалов, чтобы показания были максимально точными.
После этого приобретают профиль и приступают к демонтажу старой рамы и стеклопакета. Далее, чистый оконный проем готовят к установке новой конструкции — шпаклюют, заделывают трещины и неровности.
Новое изделие монтируют предварительно, сняв стекло. У такой сборки есть свои преимущества и недостатки. Стеклянная поверхность пакета может повредиться, если его сначала снимать, а потом снова вставлять. К тому же, изделие со стеклом в разы тяжелее.
Перед работами с самим профилем монтируют внутренний и наружный подоконники. Здесь также придерживаются правил, прописанных в инструкции.
Необходимые инструменты
Даже если оконный проем подготовлен согласно всем нормам, понадобится уровень. Он определит ровно ли расположена конструкция.
А также потребуется:
- шуруповерт и саморезы;
- монтажная пена с пистолетом;
- перфоратор;
- простой карандаш или маркер;
- рулетка;
- малярная кисть;
- праймер.
Некоторые из инструментов могут и не понадобиться. Но лучше позаботиться об их наличии.
Подготовка
Намного проще подготовить оконный проем, если дом только строится. Тогда, все поверхности будут неповрежденными. Для предварительных работ понадобится только обработать поверхность и проверить ее уровень. Проем очищают и тогда ставят систему.
Если производится замена профиля, могут возникнуть трудности с самим проемом. В зависимости от того, сколько времени прошло с предыдущей установки, поверхности могли повредиться. Ветер, перепады температуры, большое количество влаги отрицательно влияют на кирпичи, штукатурку и другие материалы.
Поэтому, перед основным этапом нужно убедиться, что все поверхности полностью восстановлены. После этого, их обрабатывают и начинают основные манипуляции.

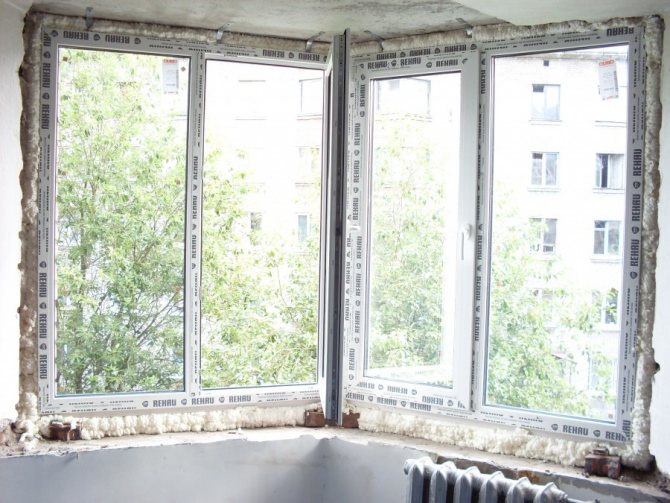

Заполнение монтажного шва
При сборке пластиковых окон, ГОСТ предполагает специальную инструкцию по заполнению монтажного шва. При правильной последовательности действий, в швах не будет задерживаться вода. Это позволит самой пене, а вследствие и системе, намного дольше прослужить.
Последовательность действий:
- По всему периметру проложить два слоя пены.
- Проложитьее между зазором и четвертью.
- С наружной части необходимо закрыть шов. Тогда не будетпузырей, а структура наполнителя станет более однородной.
- Последний шаг— внутренняя отделка. Когда все откосы запенены, они закрываются специальным уголком.
Какой должен быть зазор
Монтажный зазор имеет свои размеры. Они определяются в зависимости от самих поверхностей и расстояний.
Если возникают какие-либо отклонения, значит проем или другие составляющие не соответствуют требованиям стандартов.
Анкеровка
Количество и качество креплений играют важную роль при установке окон по ГОСТу. Они размещаются в нужных местах, в зависимости от типа стеклопакета.
Самой популярной системой будет та, при которой одна створка не открывается или глухая, вторая имеет поворотно-откидной механизм. На такое изделие применяют 14 анкеров.
Тип крепежей определяется в зависимости от состояния стены и материалов, из которых она изготовлена.
Конструкция пластикового окна
Основных элементов три:
- рама;
- стеклопакет;
- фурнитура.
Рама
– несущая часть конструкции. Внутри находится прочный профиль – основа, которая может быть пластиковой и металлической (в последнем случае окно называют армированным). Пространство вокруг профиля разделено на секции (камеры). Их может быть две (двухкамерный профиль), 3, 4, максимум 7. Чем больше, тем прочее и теплее ПВХ изделие.
Стеклопакет
– состоит из 2-х, 3-х и более стекол. Пространство между 2 стеклами ними называется камерой (минимум их может быть 2). Воздух в камерах не пропускает шум и холод. Камеры могут заполняться инертным газом – он лучше справляется с теплосбережением и шумом.
Стеклопакет удерживается внутри профиля с помощью штапика
– гибкой планки из пластика.
Фурнитура
– это набор запорных механизмов, ручек и других элементов, необходимых для запирания и отпирания створок.
Подвижная часть оконного блока называется створкой
. Она может быть поворотной или поворотно-откидной. В местах примыкания створок уложены
уплотнители
– резиновые, каучуковые или силиконовые ленты необходимые для герметичного закрывания.
Глухая (неоткрывающаяся) часть может делиться на секции импостами
– вертикальными стойками из пластика.
Оконная конструкция стоит на подставочном профиле
– подставке из ПВХ, отделяющей нижнюю раму и стеновую часть. Предотвращает образование «мостиков холода». Снижает риск образования конденсата.
Дополнительные элементы
Откосы
– декоративные планки по бокам и вверху, закрывающие стену вокруг пластиковой коробки. Бывают из штукатурки или съемных материалов – гипсокартона, пластиковых панелей.
Подоконник
– выступ в нижней части окна.
Отлив
– «подоконник» со стороны улицы. Защищает монтажный шов от влаги, дождя.
Сколько нужно времени
Соблюдение всех норм и стандартов занимает достаточно много времени. Таким образом, на замену окон потребуется несколько суток. От 1 до 3 дней понадобится только на высыхание штукатурки.
Вследствие этого, менять окна с соблюдением всех правил в квартирах, будет сложно. Проще это сделать в частном доме.
Стандарт гласит о том, что необходимы все материалы по состоянию вентиляции и других систем. На это также понадобится время. Кроме того, одобренный профиль должен вписываться в архитектурный проект здания.
Водоотлив
Следующий шаг инсталляции пластикового окна своими руками – это крепление водоотлива. Его поставить надо при любых раскладах. Без этого внешнего элемента оконного блока вся вода при дожде попадет на пену и под раму. Неизбежным итогом будет разрушение монтажного шва и образование просветов между профилем и стеной. Крепление отлива саморезами производится не к самому окну, а к подставочному профилю под рамой. При этом сначала укладывается гидроизоляционная лента. А потом уже поверх нее ставится водоотлив и фиксируется на месте. Затем под эту металлическую планку забрызгивается монтажная пена.
Как правильно расположить водоотлив
Кстати, если у вас пока что в загородном доме нет электричества, то советуем прочитать статью про газовые генераторы для дома, а также чем хорош бензиновый генератор для частного дома.
Документы для оформления
Обычно подготавливаются только договора и акты выполненных услуг. К ним прилагаются еще и эскизы строений, и перечень работы.
Но, согласно нормам, исполнитель отвечает и за многие другие вещи. Однако, мало кто захочет брать на себя лишнюю ответственность, следить за тем, на какую поверхность будет проводится сборка.
Стандартный перечень документов создан для того, чтобы обезопасить компанию по сборке механизмов. Они также выдают гарантию на свои услуги, которые не подразумевают выход из строя всей структуры из-за состояния здания.

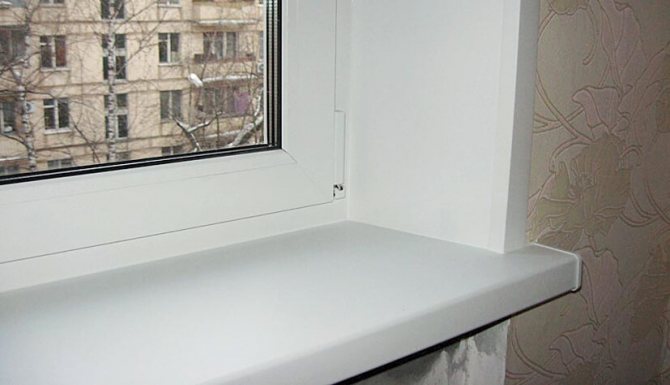

Установка подоконника
Установка на окне подоконника во многом повторяет по технологии монтаж водоотлива. Только вместо гидроизоляционной ленты внутри помещения используется пароизоляционная. Если гидроизоляция снаружи предотвращает попадание влаги в монтажный шов, то пароизолояция внутри предназначена для испарения ее в дом.
Монтаж окна с гидроизоляцией и без нее
Намокать и замерзать пена в зазоре не должна никак, это ее моментально разрушит. кладка подоконника производится на деревянные подставки-направляющие, расположенные перпендикулярно к окну и по всей его длине с шагов в 30–40 см. При этом должен быть соблюден уклон внутрь помещения в 2–3 градуса. Это нужно, чтобы образующийся конденсат стекал с подоконной плиты, а не застаивался в углах.
Гидроизоляция стыков
После выверки и выравнивания подоконника он вставляется с нажимом под нижний край рамы. Затем снизу зазор запенивается и сверху на пластиковую плиту устанавливается тяжесть. После застывания пены она оказывается надежно зафиксированной на месте.
Варианты креплений для рамы
Она крепится на металлические пластины или анкерные болты.
Первый вариант – более разумный, ведь:
- камера внутри профиля не будет подавать лишнее напряжение на стеклоблок;
- вода не затечет в отверстия в профиле, не нарушится гидроизоляция.
Крепежная пластина закрепляется саморезами за установочный профиль либо на анкера.
Анкерные болты – простой, не затратный вариант. Его часто применяют монтажники. В раме просверливаются отверстия, вводятся анкера для закрепления рамы. Хотя просверливание насквозь вызывает ухудшение теплоизоляционных свойств оконного профиля, снижение герметичности у камеры. При этом нарушается эстетичность фрамуги, т.к. будут торчать шляпки шурупов из профиля при открытом положении окна.
Как должен крепиться оконный блок
При монтаже оконного блока следует обеспечить достаточную величину зазора между профилем окна и стенным проемом. Зазор не только позволит качественно произвести все работы по заполнению швов, но и компенсирует возможные изменения геометрии окна, вызванные колебаниями температуры.
Существуют правила расположения крепежных элементов:
- для коробов окон ПВХ белого цвета максимальное расстояние между ними составляет не более 700 мм;
- если короб окна цветной, то это расстояние уменьшается до 600 мм;
- элементы крепления должны располагаться на расстоянии не менее 150 мм от углов и сочленений;
- деревянные колодки, используемые для предварительной фиксации окна, должны быть заранее обработаны антисептическими материалами, высота их должна быть не меньше 20 мм;
- в большинстве случаев оконные короба крепятся дюбелями и анкерами, которые вгоняются в стену на глубину от 40 мм.
Важно! Все крепежные элементы должны обладать антикоррозионным покрытием, обычно это нержавеющая или хромированная сталь.
Основные этапы подготовки в частном доме
Подготовка может быть произведена 2-мя способами:
- с помощью опорных арматур;
- путем цельного крепления.
Действия:
- Извлечь старый стеклопакет вместе со штапиками. Пронумеровать их, чтобы при монтаже установить в том же порядке, не допустить появления зазоров.
- Наклонить на себя слегка раму, вынуть стекло.
- Снять с навесов заглушки, открутить болты.
- Повернуть ручку в режим проветривания, приоткрыть. Снять фрамугу так, чтобы с рамы не слетели специальные перемычки для разделения створок.
- Разметить точки под анкера, по 2 снизу и сверху стекольного пакета, по 3 с каждой стороны. Просверлить отверстия.
Если стены изготовлены из ячеистого бетона ((в панельном доме), т.е. хрупкие, то важно выполнять крепежи из анкерных подвесов. Фиксировать к стене закаленными саморезами. Если старые элементы (например, металлические) никак не поддаются снятию, то можно их распилить. Далее очистить рабочую область от пыли.
Все прилегающие поверхности непосредственно перед установкой нового стеклопакета обрабатываются грунтовкой. Прокладывать гидроизоляционный слой при установке изделия из ПВХ необязательно.
Подготовительные мероприятия
Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:
- Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
- Для лучшей адгезии в работе используется не вода, а грунтовка.
В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

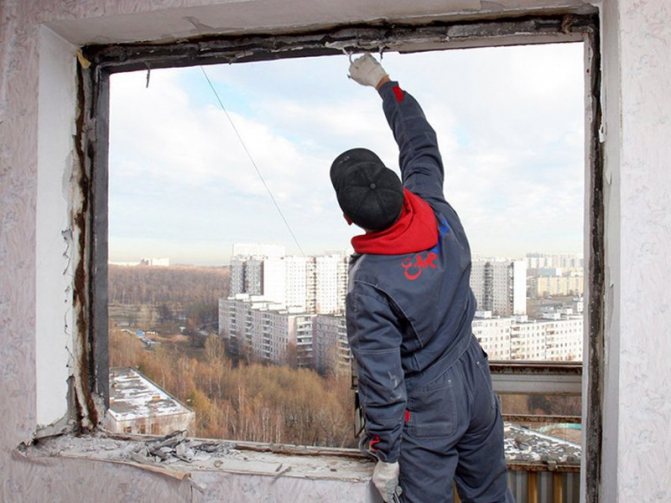

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.
Далее можно приступать к грунтовке откосов.
На этом подготовительные мероприятия могут считаться завершенными.
