Окна, встроенные в конструкцию крыши, встречаются достаточно часто, тем более что чердаки давно уже перестали использоваться только под склад для старых вещей. А они обеспечивают дополнительное освещение. Рационализм нашего времени не мешает творчески подходить к переоборудованию чердака под различные полезные помещения: спальню, кабинет и другое.

В архитектуре чердачное окно определяется как оконный проем, выполненный в крыше с чердаком. Таким образом, как называется чердачное окно, люкарна, слуховое, мансардное или даже скворечник, по сути, не имеет никакого значения. Все они нужны для проветривания и освещения подкровельного пространства. Вопрос только в том насколько удобно их открывать, и вообще они закрываются или нет.

История названия

Многие слышали это название, но далеко не все в курсе, почему именно так называется. Обращаясь к словарю толкования В. Даля, в категории «Слух», термин стоит наряду с «для слуху», «продушина».

Автор обозначал словосочетания «слуховое окно» и «слух в кровле», с примечанием «хотя тут нечего слушать». Так же, у Даля дается словосочетание «слухи ветром носит». Оно не спроста. Когда-то, такие окошки были в помещениях для обслуживающего персонала. Как правило, прислуга любила пересуды и сплетничала «от души». Да так, что через окна можно было уловить части бесед.

Второе объяснение происхождения определения относится к Манежу в Москве, 1817 года строительства. Его возвели в дань сокрушению армии Наполеона. При постройке была задействована бригада местного мастера – Слухова. Он был известным специалистом по кровлям и, собственно, отвечал за эти работы в Манеже.

Первоначальный проект здания не включал подобные окошки, и проветривание чердачной части не предусматривалось. Однажды, в жару, поверхность чердака настолько нагрелась, что пошла деформация кровельного покрова. О случившемся донесли Александру I, и работы пришлось исправлять в срочном порядке. Слухов тогда и предложил расположить на скатах ряд окон для возможности проветривания помещения. С тех пор, такие конструктивные элементы носят название по фамилии этого мастера.

Тогда придумали еще одно применение люкарнам (второе их название) – это изобретение стали делать и для уменьшения нагрузки на перекрытие потолка, в котором установленные балки, прогибались и не держали массы внушительного пролета. Создаваемый окнами значительный сквозняк создавал над потолком зону сниженного давления. Поэтому весовое воздействие на перекрытие снизились и удалось избежать серьезной аварии.

Устройство оконной гидроизоляции

Изоляционный фартук обязательно входит в комплектацию. Сверху над устанавливаемым окном с обеих сторон отрезают кусок обрешетки, который равен ширине дренажного желоба и в середине этого места подрезают материал для гидроизоляции. Под него заводят желоб и помещают его в промежуток между обрешеткой. В результате вода начнет стекать с пленки в него, а не попадать на окно.

Дальше фартук разворачивают и размещают вокруг окна так, чтобы он препятствовал протечкам. Его крепят к раме, верхней обрешетке, стропилам и брусу степлером, после чего края помещают под обрешетку, при этом под желоб укладывают верхнюю часть. Теперь кровельный материал под окном можно вернуть на прежнее место.

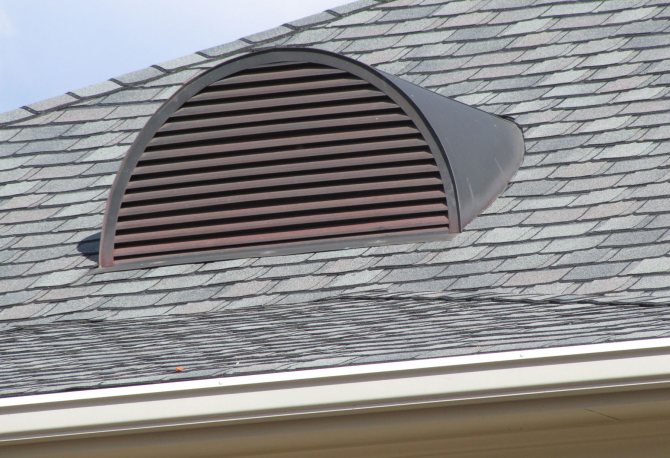

Слуховое окно в архитектуре

Такими называются окна, выступающие из кровель. Что это такое и для чего они нужны? Объекты оснащены собственными боковыми стенками и крышей, внешне – миниатюрные домики.

С момента появления слуховые окна реализуют несколько назначений. Установленные на крупных соборных порталах, в средних веках, они сочетали:

• эстетическое назначение;
• были инструментом уменьшения нагрузок на фундамент;
• пропускали воздух и световые лучи.

Во времена готики, сквозные проемы, монтировались на высокие фронтоны, если не в целях вентиляции, то для цельности композиции. Их делали округлыми, и часто полностью из цветного стекла, как витражи. Архитекторы также, добавляли в них «плетение» из камня. Над серединой окна любили возводить высокий шпиль. На таких объектах могли делать вертикальное остекление или оставить проемы открытыми.

В эпоху Ренессанса, в Европе, где преобладал влажный климат, на многоквартирные дома стали возводить двускатные крыши. При таком устройстве кровли, между потолком и поверхностью крыш имеется большое пространство. Иногда, его могли использовать как жилое. Оно должно быть вентилируемым.

Справка: без слухового окна, которое служило для проветривания, в холодную погоду собиралась бы влага (а ее конденсат губителен для стройматериалов).

Несмотря на прикладное назначение, архитекторы того времени, старались выполнять такие объекты в одном стиле со зданием, и придавали соответствующий дизайн.

Все следующие исторические интервалы такие окошки больше применяли в архитектуре для декора. Они были в чертах свойственных стилю Тюдоров в Англии и шато во Франции. Внешний вид фронтонных окошек всегда исполняли в общей стилистике здания.

В домостроении 21 в. их внедряют в целях проветривания, свето-проходимости и декорирования. Популярный материал их изготовления – полиуретан. Устойчивый к влаге, ультрафиолету, химическим веществам, он не «боится» больших колебаний температуры. В экстерьере, стройматериал имитирует древесные, каменные, гипсовые и кирпичные текстуры.

Чердачное окно

С возрастанием численности горожан в Европе, подкровельные зоны, принялись делать жилыми. Слуховые окна теперь устраивались не только для вентиляции и декора пространства, но и для его большего освещения. Тогда же, чердачные окна стали играть роль прохода на поверхность дома (для выполнения ремонтных манипуляций и экстренного выхода).

В нынешнем строительстве окно на крыше чердака – распространенное явление. Его часто используют в частных домах, как:

• ветровое;
• смотровое;
• жалюзийное;
• духовое;
• купольное;
• арочное.

Установить маленькое окно на чердаке возможно:

• сбоку на крыше;
• в центре;
• на скате.

Встроенные окошки обычно застекляют, чтобы поддерживать комфортную тепловую атмосферу в здании. Маленькие полукруглые окошки на фронтонах без стекла внедряются для проветривания. Они могут прикрываться решеткой для вентиляции, которая не дает мусору и птицам обосноваться на чердаке.

Люкарни с вертикальными стенами по бокам могут возводиться на плоских крышах, наклонение которых не больше 15°. Чердачные окна дополняют водостоком. Иной формат окон на чердаке: поверхность с одним скатом и уклоном свыше 15°. Можно построить объект с двумя скатами и такими домиками.

По типу собственной кормы, чердачные слуховые окна создают:

• квадратными;
• трапециевидными;
• полукруглыми;
• в виде прямоугольника;
• треугольными;
• круглой формы.

Формат и параметры окошек проектируют в согласии с экстерьерной композицией сооружения, типом его главного кровельного настила, и привязкой по сторонам света. Крыша слухового домика с боковыми стенами по стандартам включает слой гидроизоляции и утеплителя. Стройматериал таких частей крыш обычно идентичен основному покрою кровли.

Мансардное окно

• по нижней оси, что способствует защите от осадков, но недостатком является неудобство в мытье;
• по верхней оси — передвижение окна не мешает доступу свежего воздуха и солнечным лучам;
• по боковой оси: удобны там, где может потребоваться выход на крышу.
• по центральной оси окна: способны поворачиваться на 180 °, что позволяет удобно обслуживать окно;
• с помощью комбинированных механизмов открывания.

При подборе мансардного окна нужно помнить, что для нормального освещения 10 м? площади необходим 1 м? остекления. Высота монтажа на наклонной плоскости должна обеспечивать удобство эксплуатации: открытия окон, их мытья и т.п. (обычно, в зависимости от места расположения ручки — 80-130 см). Корректировку по высоте дает и вид материала для кровли. Некоторую черепицу нельзя резать на части, поэтому приходится подстраиваться под границы кровельного покрытия. Конструкции мансардных окон различных производителей могут различаться. В каждом комплекте есть подробная инструкция по выполнению монтажа.

Общими этапами являются:

• подготовка проема;
• монтаж окна в сборе;
• демонтаж оконной створки;
• устройство гидроизоляции;
• установка оклада;
• монтаж оконной створки на место;
• активация пружин и петель окна.

На закрепленном внутри гидроизоляционном слое делается разметка. Размеры проема будут больше, чем габариты окна: снизу отступается порядка 50-90 мм для монтажа профильных кровельных материалов, по бокам делается запас в 30 мм, вверху -100-150 мм. В гидроизоляционной пленке делается аккуратный разрез с запасом в 200 мм по периметру (он заворачивается внутрь). Необходимая часть кровельного материала снимается, обрешетка вырезается.

Для удобства монтажа оконная створка снимается и вначале крепится одна рама. В комплекте мансардного окна всегда есть гидроизоляционный фартук и крепежные элементы. Последние устанавливаются на оконную раму. На нее же при помощи степлера крепятся края изоляции, которую вырезали в начале работ, и утеплитель. Установленная в проем окна рама придавит утеплитель. Поверх конструкции кладется нижний гидроизоляционный фартук, а затем устанавливаются боковые и верхние его части.

На утепленный и заизолированный проем с рамой монтируется оклад. Он выбирается в зависимости от вида кровли и может быть гладким или с волной различной высоты. После этого крепится створка. Нижние крепежные элементы рамы фиксируются намертво сразу же, верхние фиксируются не до конца: чтобы можно было проверить ровность зазора и отрегулировать перекос.

Регулировка обязательна для всех элементов окна: подвижные части нужно активировать, проверить их работоспособность и отрегулировать. После того, как окно смонтировано и проверено, настало время заняться отделочными работами — установкой откосов. Хитрость для конструкции, расположенной под углом к горизонтальной поверхности в том, что за точку отсчета берется плоскость не рамы, а пола. Нижний откос ориентируют перпендикулярно ей, верхний — параллельно. Для обеспечения вентилирования боковые откосы делают под углом 120 °.

Монтаж слухового окна крыши

Слуховые окна – объекты, требующие при их создании соблюдения указов СНиПа и ГОСТа. По СНИПу монтаж слуховых элементов разрешается, когда угол наклонения кровли более 35°, а их площадь («S») равняется 1/300 к площади горизонтальной проекции кровли дома.

Чтобы они осуществляли свои функции корректно, их делают так:

• стенки по бокам до 1,5 м в высоту;
• по размеру 1/5-1/8 от всей «S» мансарды;
• подоконники устраиваются на отметке ок. 90 см от пола;
• габариты окон больше соотносят со стилем сооружения, но они редко превышают 1,5 м;
• размеры створок обязаны делать более 0,6х0,8 м;
• каркас ставить нужно на перекрывающие потолок балки;
• объект не должен иметь выступ за пределы внешних стен дома (во избежание провисания);
• промежуток между 2-мя слуховыми окнами обязан быть 0,8 м и больше.

При реконструкции здания, монтаж проводится с частичным разбором кровель. Так, становится возможным установка боковых стен и верха люкарен. Слуховые окна, создаваемые при перестройках сооружений, внедряются промеж стропильных ног, которые расположены на расстоянии ок. 1-1,2 метра. Тогда, конструктив кровли остается прочным.

Установка слухового окна на крыше

Стены объектов на мансарде исполняются из того же стройматериала, что и на фасаде, или из дерева. Рамки, зачастую, деревянные. Нередко для них выбирают алюминий, ПВХ или стеклопластик. По желанию, для декора, возможно приобрести и установить различные элементы обрамления, из подходящего по стилю материала.

Важно: до внедрения такого окна рекомендуется провести осмотр кровли, и проверить ее цельность. Она обязана иметь достаточную прочность для подобного вида работ.

Чтобы верно выполнить монтажные работы, делают замеры и расчет конструктива, и соблюдают технологическую последовательность.

Таблица. Последовательность монтажа

Размещать оконный блок необходимо на конкретном расстоянии от несущей стенки. Разрешается возводить окошки в 2 ряда. Нельзя монтировать элементы приближенно к коньку, карнизу и фронтону.

Внимание: рассчитывая число окошек требуется соответствовать правилам пропорции: сумма ширины всех проёмов обязана быть более половины длины чердака.

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Когда выбрано число окон, их параметры и место монтажа, нужно правильно приобрести оклад для них. У оконной продукции от разных производителей имеются свои особенности и различия в комплектации. Аксессуары для окна следует подбирать у конкретного производителя из одной товарной линейки, что видно по маркировке на изделиях.

Устройство слуховых окон

Конструкция этих окошек отвечает многим задачам, поэтому и требования к ее устройству высоки.

Следует обеспечить:

1. Надежную прочность.
2. Достойную степень освещения.
3. Хорошую вентиляцию.
4. Визуальную гармонию с архитектурой дома.

Система оконной кровли снабжена своей стропильной основой, обрешеткой, кровельным настилом и водосточной трубой.

Создание объекта проходит по правилам кровельного пирога. При устройстве слухового объекта соблюдается указанный ниже технологический процесс, и используются исключительно указанные в проекте элементы.

Техпроцесс начинается с проектирования и разработки чертежа. Тут учитывают свойства стройматериалов, и делают расчеты нагрузок (ветра, температуры, количества осадков). Отбирают детали крепежа и элементы соединения. Принимают решения по гидроизоляции, водоотводу и герметизации. Выбирают:

1. тип конструкции;
2. число окошек;
3. размеры конструкции (в соответствии с несущими свойствами);
4. метод крепления к крыше строения.

Примечание: проект слухового окна на крыше должен делать человек разбирающийся в строительстве.

Каркас устанавливается по правилам возведения стандартной кровли с устройством стропильной системы и обрешеткой, настиланием покрытия для крыш, закреплением сливной трубы, возведением конька и обеспечением защиты примыканиям.

Работы ведут параллельно с монтажом главной крыши здания. Если объект встраивается в уже имеющуюся кровлю, то достаточно определить место внедрения и соблюдать правила СНиП:

1. Место будущего каркаса предварительно укрепляется стропилами. Врезку в них делать нельзя, во избежание уменьшения показателей прочности кровли.
2. Горизонтальные деревянные балки закрепляются параллельно внешним стенкам дома. Затем добавляются вертикальные.
3. Соединяются детали единым поперечным бруском. Сформированная рамка крепится к верхней балке. Стык элементов происходит с участием металл-приборов: болтов и анкеров. Врезка или врубка не создаст нужной прочности. До закрепления деталей делают горизонтальную и вертикальную выверку балок.
4. Обрешетка устанавливается на каркас с участием брусков или оцинкованного профиля. Расстояние делается в 50 см.
5. После каркасной части возводится коньковый брус и делается сборка стропильной зоны окна.
6. Фронтоны зашиваются фанерой (устойчивой к влаге) вровень с наружной стеной.
7. Изнутри закрепляется слой гидроизоляции (проходятся герметикой по всем стыкам). Если нужно делается утепление.
8. Покрывают кровлю, зачастую, таким же стройматериалом, что и площадь крыши дома.
9. Крепление обшивки на обрешётку. Тут применяется материал, подходящий для отделки помещения, или деревянные полоски в горизонтальном или вертикальном положении.

Совет: покрывать поверхность штукатуркой при обшивке неправильно, ее структура не способна противодействовать ходовым стропилам под давлением ветровых нагрузок.

Облицовку стен на фасаде часто делают из стального сайдинга. Этот стройматериал практичен и обеспечивает надежные защитные функции. Визуально он облагораживает стены оконных объектов и вносит гармонию в стилистику.

Устройство люкарны на разрезе.

Как сделать работы своими руками?

Алгоритм:

1. Возвести каркас и установить обрешетку с интервалом в 50-55 см.
2. Внедрить конек.
3. Собрать стропильную систему.
4. Установить каркас к стропильным ногам кровли (если с нуля) или выпилить для него место (в уже существующей крыше, где нельзя повреждать несущие бревна).
5. Закрепить каркас.
6. Обшить фронтоны фанерой (влагозащитной).
7. Прикрепить слой гидроизоляции.
8. Покрыть объект кровельным стройматериалам, и избежать ошибок в зонах примыкания (чтобы в будущем не было мест протекания влаги).

Внутри такие объекты обшиваются соответствующей отделочной доской или обычной вагонкой. Строительные смеси, по типу штукатурки, в этих работах не используют.

Подготовка места для окна

Существует определенный порядок, как сделать окно в крыше дома правильно. В случае, когда кровля готова, а внутренняя отделка отсутствует, изнутри помещения на гидроизоляционном материале размечают расположение проема. Расстояние от него до элементов стропильной системы не должно превышать 2-3 сантиметра.

Окно в данной ситуации монтируют на стропила и нижний брус. Далее намечают нижнее его месторасположение, для профилированных материалов отступают 9 сантиметров, а для плоских – 4-6 сантиметров. Потом отмечают верхнюю точку оконной конструкции и откладывают вверх 9-15 сантиметров.

Вырезая гидроизоляционную пленку, по периметру оставляют 20-сантиметровый запас. Остатки полотна заворачивают внутрь чердака, снимают кровельное покрытие или вырезают в нем отверстие. Элементы обрешетки срезают, отступив от стропил 2 сантиметра.

Внизу окна располагают монтажный брус, имеющий толщину не меньше 50 миллиметров, на расстоянии 8 –10 сантиметров от обрешетки. Его монтируют горизонтально согласно уровню. Нижний конец гидроизоляции степлером фиксируют к брусу, а верхний – к обрешетке. При этом боковые края вынимают наружу.

Виды слуховых окон

Популярность слуховых окон осталась с давних времен. Изменяясь внешне, они всегда в моде. Современные элементы значительно различны по своему устройству и внешним показателям. В их виды включают установленные прямо в плоскость кровли объекты, и с застеклением по вертикали:

• с фронтоном в плоскость дома, без стен по бокам;
• с фронтоном и боковыми стенками;
• со стенами сбоку и фронтоном вне плоскости строения.

Распространены в строительстве небольшие арки, трапеции и треугольные формы. В них вся вертикальная часть остекляется.

Слуховое окно с боковыми стенками подразделяется по типу собственной кровли:

• с одним скатом;
• двускатные;
• вальмовые;
• по форме арки;
• французские с плоской поверхностью.

Местоположение и тип окошек выбирается под единый стиль дома, чтобы была видна цельность кровли.

Существующие виды конструкции классифицируются по главным типам положения объекта:

Распространенными в строительстве частных домов являются дормерные виды. Что объясняется существенно более выгодным исполнением функций добавления полезной площади помещению.

Монтаж рамы в крыше своими руками

В комплекте к оконной продукции всегда имеется инструкция от производителя, как сделать окно в крыше. Необходимо следовать ей, поскольку конструкция оконной продукции для мансард и способы ее монтажа отличаются.

Например, в одних случаях кронштейны имеют прямоугольную форму и их нужно фиксировать только на стропилах, а в других – они угольные и прикрепляются к обрешетке или к стропилам. Но главное, что эти изделия фиксируют на раме в разных положениях.

Чтобы створку было удобно монтировать, ее следует снять так, как это описано в инструкции. Необходимо оставить голую раму, поэтому при наличии на окне оклада, его снимают.

На раме устанавливают кронштейны. Далее на ее верхнюю часть обычно укладывают минвату и фиксируют степлером. Внизу окна утеплитель помещают на брус, после чего вставляют раму в проем и придавливают теплоизолятор.

Нижние кронштейны нужно закрепить окончательно, а верхние не до конца, поскольку раму придется еще подгонять. Створку возвращают на место, прикрывают и проверяют на отсутствие перекосов. Регулировку выполняют с помощью верхнего крепления. В результате окно должно стоять абсолютно ровно, а створка равномерно прилегать со всех сторон. В дальнейшем недостатки устранить будет невозможно.

После завершения регулировки все крепления необходимо надежно затянуть. Далее к оконной раме фиксируют боковую гидроизоляцию, лишнее отрезают. В боковые проемы помещают утеплитель.

Треугольное слуховое окно

Распространенный вид люкарен по типу собственных крыш – треугольные формы с крутыми скатами. Этот формат «полюбили» хозяева частных, размещенных за городом, усадеб.

Отличительная черта стилистики – неимение углублений фронтонной стенки со слуховым окном в кровлю. Ее устанавливают на один уровень со внешней стеной сооружения.

В связи с тем, что высота под островетхой крышей внушительна, объекты дополняют большими рамами. А также возможно добавить детали, похожие на соборные своды.

Треугольное слуховое окно выстраивают на общей оси с домовым окном, установленным снизу. Такой прием позволяет создать гармоничный фасадный концепт. Люкарни, при этом, аккуратно «вписываются» в экстерьер.

Подобные окошки монтируют обычно на крыши с крутыми 64-х градусными скатами. Там они полезную площадь не добавляют. Но решают проблему с влагой. За счет окошка она не накапливается в помещении.

Крыша слухового окна спускается к главной кровле сооружения до разжелобки, и гидроизоляция стыковочной зоны стен по бокам не требуется. Это делает проще герметизацию окна на крыше чердака, и всей поверхности здания.

Разновидности сервисных окон

Сегодня производители предлагают три вида сервисных окон: специализированные окна-люки, универсальные распашные окна для выхода на крышу и эвакуационные окна.

Сервисные окна-люки

Сервисные окна-люки предназначены для установки в неотапливаемых помещениях под крышей. Это могут быть как холодные чердаки в капитальных домах, так и мансардные комнаты в сезонных летних дачах. Обеспечивают удобный и безопасный выход на крышу и эффективное проветривание помещения. Окна-люки устанавливаются в крыши с углом наклона от 15 до 70?, выпускают модели с открыванием по верхним петлям на угол от 120 до 180?, а также с боковым открыванием на угол до 90?.

Каркас люков изготавливается из сосны, прошедшей обработку антисептиком в вакуумной камере. Крышка может быть выполнена как из поликарбоната повышенной прочности, так и из одинарного стеклопакета с закаленными стеклами. В обоих вариантах остекление надежно защищает помещение в любых погодных условиях (ливень, град, механические воздействия).

лесник1976Участник FORUMHOUSE

Планируется жилая утепленная мансарда, но установлено мансардное окно-люк для холодных неотапливаемых чердаков (не мог проконтролировать кровельщиков из-за сломанной ноги). Мансарда еще не утеплена, кровля – металлочерепица. Стропила 200х50 мм, шаг 540 мм, ВВЗ мембрана. Возможно, оставить это окно и не заморачиваться? Или обязательно демонтировать и ставить утепленный вариант? Прозванивал нескольким продавцам мансардных окон в нашем регионе (Ростов-на-Дону), говорят, что многие ставят в утепленные мансарды, нареканий ни разу не было. Утепленный вариант стоит в три раза дороже и из-за отсутствия спроса идет только под заказ. Как вариант – можно ли поставить обычное мансардное окно, не люк, учитывая, что выходить из него придется не чаще, чем раз в десять лет?

Дмитрий МилешинРуководитель тех. отдела ФАКРО-Россия

Окна-люки подходят только для холодных чердаков и домов сезонного проживания. Если подобный вариант установить в утепленную мансарду, то велика вероятность образования конденсата из-за большой разницы температур между улицей и помещением. В вашем случае оптимальным решением будет модель термоизоляционного универсального распашного окна. Модель оснащена стеклопакетом с высокими параметрами морозостойкости и теплой рамой, благодаря чему в помещении будет тепло и сухо. Во время монтажа петли можно установить на любую сторону, что позволит открываться окну как влево, так и вправо. Модель имеет боковое открывание на угол до 90°. Поставляется в комплекте с изоляционным окладом.

Универсальное распашное окно

Как и люки, термоизоляционное распашное окно с морозостойким стеклопакетом для теплых отапливаемых помещений может использоваться для выхода на крышу для обслуживания и в качестве эвакуационного выхода в чрезвычайных ситуациях. Легкое открывание и удержание створки в заданном положении обеспечивает газовый амортизатор, он же предотвращает возможность случайного захлопывания окна. Оптимальный угол ската для установки распашного окна – 15-55?, изоляционный оклад подбирается исходя из типа кровельного покрытия (для плоских и профилированных кровель).

Эвакуационное окно

Как и распашное, эвакуационное окно ориентировано на установку в эксплуатируемых и отапливаемых мансардных помещениях. Такая модель окна может использоваться в качестве элемента аварийного выхода согласно требованиям пожарной безопасности. Оно укомплектовано энергосберегающим стеклопакетом, системой утепления и уплотнителями. Но в отличие от предыдущей модели, эвакуационное окно открывается по верхним петлям, в рабочем положении угол открытия створки составляет до 40?, а в случае использования окна в качестве элемента аварийного выхода легкое нажатие на спусковые держатели створки приподнимает ее на угол до 68°.

При установке в скатных крышах рекомендуется устанавливать сервисные окна дополнительно со специальными ступенями для выхода на крышу.

Устройство треугольного объекта

Внедрение такого объекта, по форме треугольника требует иного подхода. Его создание схоже с работами над многощипцовой крышей. Разница в подходе – это угол наклона треугольных граней 60-70 градусов, а многощипцовой поверхности он другой.

Наклоненные скаты оконной кровли соединяются при помощи образования необычных разжелобов (ендов).

Для создания подобного объекта используют накосные и спиленные стропильные палки. Чтобы смонтировать детали нужны подсчеты длины и сечения разжелобковой стропильной балки, конька и угла его сопряжения с стенами окна. Для всех треугольных проемов, необходима поддерживающая пара балок, расположенных симметрично.
