Горячее водоснабжение в системах отопления
Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные батареи отопления и трубопроводы. Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. Рациональнее всего производить замену отопительных приборов во всех квартирах, подключенных к одному стояку.
Однотрубные системы отопления многоквартирных домов в силу своей экономии имеют множество недостатков, и главным из них является большая теплопотеря по ходу следования .
Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк. В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения подобных показателей важна не только схема принципиальная отопления, а и качественно выполненная изоляция квартир, препятствующая выходу тепла на улицу через щели в стенах, кровле и оконных проемах.
Это один из лучших механизмов повышения температуры в квартире. Его можно установить не только в ванной и кухне, но и в жилых помещениях. Лучше всего выбирать инфракрасные модели теплого пола, так как их монтаж требует минимального увеличения толщины напольного покрытия. Схема отопления хрущевки не рассчитана на подключение водяного теплого пола.
Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.
И особенно заметно на железобетонных перекрытиях. С нижней стороны перекрытия находится жилая квартира, а с другой стороны перекрытия — холод уличный. Представляете, какой огромный тепловой поток проходит через влажный потолок над всей жилой площадью, если перекрытие не хорошо теплоизолировано?
Львиная доля современного жилищного фонда больших городов приходится на многоэтажные дома, построенные еще при Советском Союзе. В те времена вопрос об экономии тепла не стоял настолько остро, и отопление жилых домов осуществлялось через централизованную систему.
Альтернативные методы отопления в хрущевке
Стоит учитывать то, что сделать автономное отопление не так просто. Собственнику квартиры в хрущевке нужно получить множество разрешений и этот вариант оптимизации отопительной системы не всегда является реальным. Жителям хрущевок отказывают в выдаче разрешений на индивидуальное отопление по причинам низкого магистрального давления в контуре, несоответствия дымоходных путей требуемым стандартам, нарушения норм пожарной безопасности и пр.
Установка камина с водяной рубашкой имеет смысл только в том случае, если водонагреватель должен быть установлен в другом источнике, а камин будет служить только для основного нагревательного устройства. Прежде всего, это экономический счет — система отопления должна быть такой же, как и подача котла. По этой же причине не рекомендуется, чтобы камин был единственным источником тепла, потому что эффективность и способность регулировать нагрев камина намного меньше, чем подача котла. Это всего лишь временное решение — например, если нет места для котельной, но в будущем можно будет установить газовый котел на кухне или в ванной комнате.
Выбирая использование в хрущевке дополнительных обогревательных приборов, работающих от электричества, стоит убедиться в том, что проводка выдержит высокие нагрузки.
Воспользовавшись рекомендациями, приведенными в обзоре, владелец квартиры в пятиэтажной хрущевке сможет оптимизировать систему обогрева, и добиться комфортных температурных условий в своем жилище. Не стоит забывать и про периодическое обслуживание системы отопления, которое необходимо проводить время от времени. Оно поможет продлить жизнь отопительным приборам, установленным в квартире и сохранить достигнутые показатели теплоотдачи.
Отопление жилого дома
Водяная рубашка должна быть подключена в соответствии с правилами открытой отопительной системы и, следовательно, не может напрямую приводить в действие обогрев пола или панельные нагреватели. Хотя некоторые котлы оснащены защитой от чрезмерной температуры воды, они также формально требуют подключения к открытой системе.
Монтаж системы отопления
Конечно, это не исключает возможности сотрудничества с закрытой установкой, но требует установки теплообменника, разделяющего контур котла от радиатора и расширения системы управления. Для установки водяного рубашки мы должны подключить не только системы водоснабжения и канализации: заполнить систему и слить воду из перелива открытого судна, чтобы система могла защитить установку от перегрева. Эта система открывает регулируемый клапаном термостат, через который течет вода. Он охлаждает мантию камина и сливает его в канализацию.
Каждый хозяин делает все для того чтобы в его доме было достаточно комфорта, тепла и уюта. Особенно если это загородный дом, коттедж или просто маленькая дача. Дело в том, что это не благоустроенная квартира, расположенная в городских кварталах, можно вспомнить и про квартиры-хрущевки и где все делают коммунальные службы.
В случае частного дома появляются вопросы, связанные с продумыванием коммуникаций, с тем, как придумывается схема монтажа системы отопления, а также водоснабжения и канализации. Это все является обязанностью владельца и должно выполняться на той стадии, когда дом еще только проектируется.
В случае уже построенного дома, монтаж коммуникаций связан с серьезными проблемами, как финансового, так и организационного плана.Отопление установить, конечно же, можно, но не все схемы отопительных систем могут быть реализованы.
Во-вторых, в результате интерьер дома в итоге может серьезно измениться. Когда инженерные коммуникации продумываются при проектировании дома, не нарушается эстетика и при необходимости доступ ко всем системам будет свободным для их обслуживания.
Централизованная схема отопления хрущёвки
Монтаж новых отопительных приборов на всех этажах выльется в круглую сумму, но такие меры дадут ощутимый результат мгновенно.
Ремонтные работы с отоплением со сливом воды даже из одного стояка в морозы очень чреваты скандалами с соседями и даже образованием не только воздушных, но и ледяных пробок в системе отопления в подвале и подъезде.
К материалам, у которых большая зависимость теплоизоляционных свойств от абсолютной влажности относятся: бетон, цементные стяжки, керамзит, красный кирпич, силикатный кирпич, дерево, пенобетон, различные гипсо-цементо-опилко-шлако материалы — практически всё, что не есть пенопласты и пенополиуретаны с закрытыми порами.
Но когда давление превышает норму, она просто сбрасывается в расширительный бак, а при охлаждении теплоносителя, в результате столбового давления, возвращается обратно в контур. Такие ёмкости в частных домах, как правило, устанавливают на чердаке.
Виды подключений к системам отопления
Главной функцией узла является непосредственное участие в процессе теплообмена, поскольку горячий теплоноситель, попадая в него, дозируется и смешивается с инжектируемым теплоносителем из обратки. В итоге, узел позволяет добиться оптимальных результатов в вопросах смешивания горячего теплоносителя из котельной и остывшей воды из обратки.
Это может привести к снижению давления в трубах и значительной потери тепла у жильцов, проживающих ниже. Во избежание неприятных моментов можно выполнить ряд действий, которые способствуют энергосбережению в квартире.
Главное — дом не держит тепло, если в квартирах сыро изнутри. О пластиковых окнах. Сколько стоит центральное отопление, если сырая холодная квартира — теплосчётчик.
Негативным моментом является то, что схема отопления пятиэтажного дома хрущевки не предусматривает подключение дополнительных радиаторов.
Батареи радиаторов установлены последовательно, без «магистрального» стояка — смотри схему отопления ниже — такой вот случай.
Осуществление подобной модернизации можно осуществить не только силами жильцов, но и привлекая ресурсы ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они же знают, как устроена система отопления в хрущевке — схема и расположение трубопроводов для конкретного дома.
Вначале обратим внимание на местную или автономную систему отопления, используемую по большей части в частном секторе и в редких случаях (в виде исключения) в многоэтажных строениях. В таких случаях котельная расположена непосредственно в самом здании или возле него, что позволяет производить корректную регулировку температуры теплоносителя.
Помимо котла придется переоборудовать существующий контур. К нему могут быть подсоединены батареи отопления бу и новые радиаторы, которые обвязываются трубопроводом в соответствии со схемой отопления. В зависимости от требуемой тепловой мощности, в контуре обогрева могут использоваться низкие батареи отопления, устанавливаемые под подоконником, а также стандартные радиаторы.
Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ.
Это связано с поочередным прохождением теплоносителя по этажам, т.е. наибольшая степень его нагрева будет на 5-м , 4-м, а на 1-м количество тепла недостаточно для обогрева помещения. Помимо этого схема отопления пятиэтажной хрущевки имеет следующие недостатки:
- Плохое состояние элементов отопления. Известковые наросты на внутренней поверхности труб и батарей приводят к уменьшению диаметра, и как следствие – снижение теплоотдачи;
- Отсутствие системы регулирования температуры на батареях. Уменьшение притока теплоносителя приборами невозможно, так как это скажется на гидравлическом давлении во всей системе. Выход – установка байпаса на каждый радиатор.
Отопительные схемы, определяемые разводкой труб
Различие этих систем отопления заключается в принципах подключения отопительных приборов к котлу. Это может быть последовательное или однотрубное подключение, параллельное или двухтрубное и лучевое, оно же коллекторное.

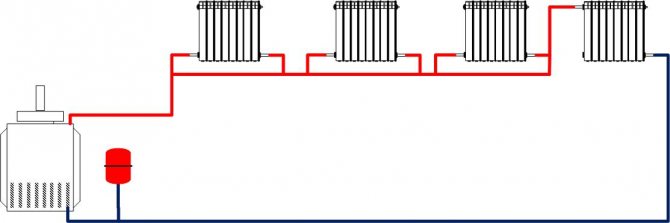

Последовательная система отопления
В системе отопления с одной трубой горячий теплоноситель по порядку попадает во все отопительные приборы, в каждом отдает часть тепла. Такие монтажные схемы систем отопления являются самыми простыми, и на ее осуществление уходит меньше всего узлов и материалов.
Главным недостатком такой системы является то, что количество отдаваемого тепла уменьшается в зависимости от увеличения расстояния от котла.
Схема отопления с двумя трубами
В этой системе отопления к каждому отопительному прибору подходят две трубы – с горячим теплоносителем, прямая, и уже с холодным, обратная. Система обладает несомненными достоинствами, но они «оплачиваются» удвоенным комплектом труб, проложенным в доме.
Лучевая система отопления
Эта система отличается от остальных тем, что к каждому отопительному прибору прокладывается отдельная пара труб – как прямого, так и обратного тока. Они затем сходятся возле котла на специальных гребенках. Общая длина труб больше, чем в системе из двух труб.
В этих трубах не делают соединений и перед тем, как пустить ее в эксплуатацию, проводят балансировку. То есть выполняют подстройку расхода теплоносителя для каждой петли отдельно.
Такая система решает вопросы, связанные с регулировкой теплоотдачи для каждого отопительного прибора в системе с одной трубой. Каждая батарея имеет запорную арматуру и с ее помощью регулируется расход теплоносителя через нее.
Кроме того, выполняется шунт в виде обходной трубы, имеющей меньший диаметр. Этот шунт обеспечивает циркуляцию жидкости даже если краны на батарее будут полностью закрыты.
Особенности отопления квартиры в многоэтажном доме
Осуществление подобной модернизации можно осуществить не только силами жильцов, но и привлекая ресурсы ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они же знают, как устроена система отопления в хрущевке – схема и расположение трубопроводов для конкретного дома.
Трубы над окнами или под потолком портят внешний вид помещений. Кроме того, через потолок теряется часть тепла. Поэтому существует схема с подающим трубопроводом под радиаторами.
Для нормального функционирования такого контура расширительный бак должен находиться выше горизонтальной трубы подачи теплоносителя, чтобы создавалось столбовое давление. То есть, горячая вода из котла при расширении попадает в контур.
При образовании воздушных пробок в этих местах трубы подвергаются коррозии, так как естественное давление не в состоянии протолкнуть воздух.
Отопление жилого дома
Фото батарей под окном
Выбор схемы системы отопления и связанного с ней снабжения горячей водой представляет собой одну из важнейших задач, которую надо решить при обустройстве частного дома. Самыми распространенными является такое отопление, в котором используются естественная и принудительная циркуляция теплоносителя, а при разводке труб используют однотрубную, двухтрубную, лучевую и «ленинградскую» схемы.
Теплоснабжение многоэтажного дома
Что делать, если даже после выполнения улучшения и замены элементов температура в квартире далека от идеала. Лучшим вариантом является автономное отопление в хрущевке. Однако такое возможно не всегда — установка газового котла не разрешается из-за низкого давления в магистрали либо по причине не соответствующих дымоходных каналов.
Для того чтобы понять, сколько вы расходуете теплоносителя для обогрева дома с большим числом квартир, лучшим вариантом станет установка домового счетчика. Для расчета оплаты за потребленное тепло снимаются показания со счетчика. Они делятся на количество квартир в доме и на их площадь.
Грамотно составленная система отопления многоквартирного дома схема для которой разрабатывается индивидуально, гарантирует что внутри квартир будут поддерживаться оптимальные условия.
Отдельное внимание нужно уделить окнам в квартирах и балконам. Рекомендовано в каждой квартире провести монтаж счетчиков и врезать краны, для регуляции температуры потребляемого энергоносителя.
Монтаж перемычки (байпаса) и шаровых кранов
Отрезки трубы ГВС, в которую будет подключен полотенцесушитель, надо соединить между собой перемычкой. Необходимость этого усложняющего конструкцию элемента очевидна:
Подводку к байпасу лучше сделать из нержавеющих труб.
- при возникновении неполадок в работе змеевика не потребуется посещение ЖЭКа для подачи заявления на новое отключение воды;
- работы по установке и подключению полотенцесушителя необязательно проводить строго в установленный срок, на который отключили воду.
Это особенно актуально для тех, кого ждет замена полотенцесушителя в «хрущевке» самостоятельно и без достаточного опыта.
Как устроен байпас (Рис.1)? При возникшей необходимости отключить полотенцесушитель впоследствии для ремонта достаточно перекрыть шаровые краны на входе и выходе потока воды из змеевика. Открытый при этом кран на перемычке позволит не лишать соседей по дому горячей воды, пока будет происходить замена или ремонт змеевика.
Что понадобится для установки байпаса:
- три шаровых крана;
- отрезки трубы необходимой длины;
- соединительные элементы: тройники с диаметром, соответствующим диаметру трубопровода, 2 шт.;
- ключ разводной.
- На концы трубы, ведущей к системе горячего водоснабжения, установить тройники так, чтобы между ними можно было проложить отрезок трубы, соединяющий ток воды в них.
- Соединить два коротких отрезка трубы шаровым краном и установить это сооружение между отводами тройников. Резьбовые соединения герметизировать лентой ФУМ или льняной подмоткой. Кран открыть.
- Установить на оставшиеся свободными концы тройников шаровые краны, к которым впоследствии будет подключен полотенцесушитель. Краны перевести в положение «закрыто».
Статья по теме: Отделка откосов окон сендвич панелями — завершающий этап монтажа
При таком положении трех кранов вода будет проходить через перемычку, не поступая в змеевик полотенцесушителя.
Система отопления в хрущёвке: схемы, устройство отопления пятиэтажного дома
В жилых домах для комфортного проживания необходимы качественные коммуникации, в том числе и те, которые предназначены для отопления. Они делятся на две большие группы — однотрубные и двухтрубные. Первые гораздо проще и дешевле. Горячая вода подается и отводится по одному трубопроводу ко всем отопительным приборам, присоединенным к системе последовательно.
Подача кольцуется на последнем радиаторе, где может переходить на возврат либо той же самой трубой, либо через батарею, что практически не имеет никакой разницы — просто зависит от удобства монтажа.
Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.
Суть работы двухтрубного отопительного контура заключается в следующем:
- теплоноситель от отопителя поступает в трубу подачи;
- где поочерёдно раздаётся по радиаторам;
- а после прохождения жидкости по секциям прибора она попадает уже в трубу возврата, по которой подаётся назад, к котлу.
Подготовка к работе
Если задумано подключение полотенцесушителя к системе горячего водоснабжения здания, придется посетить ЖЭК и написать заявление с просьбой о перекрытии горячей воды.
Методы подключения водяного полотенцесушителя.
Неплохо бы узнать заодно, какое давление в трубопроводе ГВС в «хрущевке». Эту справку тоже могут дать только специалисты. Необходимо знать эти цифры, для того чтобы определиться с выбором труб для подключения к системе: при давлении в 6-7 атм следует отдать предпочтение металлическим трубам. Если же давление ограничивается 2-4 атм, можно выполнить подключение при помощи полипропиленовых труб.
Статья по теме: Как хранить сыр в холодильнике долго
При выполнении скрытой в стене подводки труб к полотенцесушителю необходимо принимать во внимание трудоемкость выполнения ремонта в случае протечки таких труб и позаботиться о максимальной надежности соединений.
Перед установкой нового полотенцесушителя надо демонтировать существующий. Если он был подключен к центральному отоплению, работы лучше производить в летний сезон.
При подключении полотенцесушителя при помощи резьбового соединения демонтаж выполняется путем откручивания фитингов и удаления змеевика. В случае когда соединение сварное, или змеевик составляет единое целое с трубопроводом, его срезают болгаркой. Кронштейны, на которых держался старый прибор, удаляют.
Особенности теплоснабжения многоэтажных домов
Такая система отопления в пятиэтажном доме или в доме, где меньше или больше этажей, позволяет проводить отопление в определенное время года и оплачивать счета за фактическое потребление энергоносителя. Такая система отопления хрущевок подразумевает, что для контроля тепла устанавливается счетчик, с которого и снимают ежемесячно показания.
Есть масса нюансов, которые нужно соблюсти, и нет гарантии, что ваш дом местные власти выпустят из-под контроля.
Централизованная система отопления в хрущевке реализована с помощью использования однотрубной обвязки радиаторов. Согласно схеме, теплоноситель распространяется по контуру, начиная с пятого этажа. По мере прохождения по системе, охлажденный теплоноситель поступает на цокольный этаж (в подвальное помещение).
Тогда начинают разрабатывать альтернативные способы повышения температуры в помещении. Негативным моментом является то, что схема отопления пятиэтажного дома хрущевки не предусматривает подключение дополнительных радиаторов. Это может привести к снижению давления в трубах и значительной потери тепла у жильцов, проживающих ниже.
Устройство системы отопления в многоквартирном доме
Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.
Такая система работает по принципу деаэрации или автоматической регулировке поддерживаемого давления с помощью специального, герметично закупоренного расширительного бака. Такая ёмкость состоит из двух секторов, разделённых мембраной из термоустойчивой резины.
К недостаткам можно отнести:
- много труб и соединительных элементов;
- достаточно сложный монтаж;
- более высокая стоимость, чем у системы с одним трубопроводом.
