Какие трубы предпочесть для радиаторного отопления

Тепло — это главный параметр современного жилища, которого хочет каждый хозяин жилплощади. Для того чтобы это тепло было круглогодичным, в холодный период в домах и квартирах работают системы отопления. Это могут быть различные конструкции с множеством функциональных частей.

Именно та часть, которая дает тепло в помещение называется радиатором отопления. Еще недавно почти все радиаторы, или батареи, как их привычнее называть, имели примерно одно строение. В современности таких конструкций масса и все они чем-либо отличаются друг от друга.

К примеру, старые добрые трубчатые радиаторы отопления сейчас имеют большой ассортимент в зависимости от размеров и форм, что легко увидеть на фото. Да и не к каждому случаю отопительной системы уже подходят эти агрегаты.

В данной статье мы рассмотрим трубчатые радиаторы подробнее.

Конструкция трубчатого радиатора

В отличие от старых чугунных вариантов трубчатых батарей, современные конструкции намного симпатичнее и выполнены лучше. Они представляют собой два функциональных отсека: верхний и нижний.

Данные отсеки между собой соединены специальными стальными трубами. Радиаторы трубчатые стальные современных моделей выглядят очень миниатюрно и симпатично.

Кроме того, все соединения на них предельно безопасны и являются швами, сделанными лазерной сваркой. Такой шов очень сложно повредить, что позволяет батареям быть более долговечными.

Несмотря на прочность, стальные трубчатые радиаторы не способны выдерживать большие перепады давления. По этой причине установка их рекомендуется только в частных домах или квартирах пятиэтажек.

В больших высотках часто бывают непредвиденные скачки напряжения, которые превышают 10 атмосфер.

Очень популярны трубчатые стальные радиаторы в медицинских заведениях. Это легко объяснимо, ведь трубчатые батареи не содержат никаких углов, которые могут стать причиной травм.

Кроме того, трубчатые радиаторы не притягивают пыли и не требуют особенностей в уборке. Для больничных и амбулаторных учреждений данные качества наиболее важны.

Конструктивные особенности и технические характеристики

Конструктивно трубчатая батарея не отличаются большой сложностью: в принципе, это секция вертикально или горизонтально расположенных трубок различной длины, соединённых между собой двумя коллекторами – верхним и нижним. Визуально этот отопительный прибор похож на хорошо известную чугунную батарею или растянутую гармошку, но в то же время встречаются и экстравагантные формы, сделанные по индивидуальному дизайнерскому проекту. Материал трубок – высококачественная сталь, хотя бывают алюминиевые и медные конструкции.

Характерной особенностью трубчатых радиаторов является многообразие форм и размеров. Если у других типов радиаторных батарей (панельных, пластинчатых) стандартный набор габаритов и дизайнерских решений весьма ограничен, то трубчатые радиаторы отопления в этом отношении – просто чемпионы: их высота может достигать трёх метров! Для жилого дома это вряд ли актуально, а вот для производственных, общественных, медицинских или офисных помещений может оказаться самой оптимальной опцией. Длина, как и у других отопительных приборов, подбирается путём объединения нужного количества секций, здесь ничего нового нет.

Прибор отопительный конвективно-радиационный KZTO РС2. Производство ООО «КЗТО» (Кимрский завод теплового оборудования).

На российском рынке представлены как отечественные, так и зарубежные производители. Наша продукция отличается, главным образом, большей толщиной стенок труб: она варьируется в пределах 1,5 – 2,2 мм, в то время как у импортных собратьев этот параметр обычно не превышает 1,5 мм. Соответственно, это сказывается на эксплуатационных показателях: российские приборы рассчитаны на величину рабочего давления порядка 15 – 20 бар, в то время как зарубежные – только на 10 – 15 бар.

Конструкция стальной трубчатой батареи при ширине (глубине) от 6,5 до 23 см (зависит от количества трубок) предусматривает нижнее, боковое или диагональное подключение, что увеличивает возможность маневра при монтаже отопительной системы. Кстати, полотенцесушители и кустарные обогреватели из одной или нескольких труб большого диаметра принято считать одной из разновидностей трубчатых радиаторов.

Радиатор KZTO РС1.

Относительно недавно появилось инновационное отопительное устройство – комбинация трубчатого радиатора и конвектора. Особенность такого устройства заключается в наличии у трубок двойных стенок (если взглянуть на поперечное сечение трубки, то оно напоминает форму баранки). За счёт такой конструкции теплообмен осуществляется не только путём теплового излучения, но и за счёт конвекции, что обеспечивает более равномерный прогрев помещения.

Различия систем трубчатых

Радиаторы любой формы имеют особое подразделение на виды в зависимости от различных факторов. Трубчатые так же могут иметь несколько возможных вариаций.

Самое большое разделение — в зависимости от внешнего вида устройства, а именно от расположения труб. Это могут быть вертикальные и горизонтальные трубчатые радиаторы отопления.

Первый вариант трубчатых радиаторов – это классический выбор для частных домов и медицинских учреждений. Они смотрятся красиво, аккуратно и не скапливают на себе пыль.

А вот второй вид – горизонтальные – это выбор для крупных офисных помещений, где необходимо отапливать большие площади.

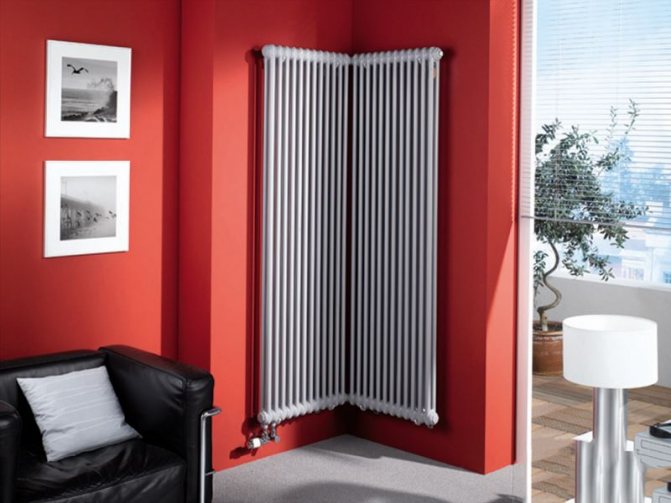

По особенностям формы при выборе трубчатых радиаторов нет никаких рамок. Это могут быть модели и для углового расположения, и простые плоские, и любые дизайнерские.

• Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)

•

  Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)

• Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

Чаще всего люди выбирают именно обыкновенные варианты, но в некоторых случаях они изготавливаются на заказ в том виде, который ближе хозяевам жилья.

Какие трубы предпочесть для радиаторного отопления

Наличие радиаторов автоматически относит Ваши отопительные системы к высокотемпературным. Соответственно, и к используемым трубам предъявляются более высокие требования чем, например, к тёплому полу.

При выборе модификации трубы для системы отопления отталкиваются, прежде всего, от качества изделия и от удобства монтажа. К примеру, человеку, который впервые производит монтаж тёплого пола, гораздо сподручней работать с более гибкой и держащей форму трубой, чем с жёсткой и не податливой.

Рабочая температура теплоносителя

Почти на всех видах пластиковых трубопроводов можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов, относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго. Для определения температурных свойств трубы необходимо найти на ней пометку, для какого класса эксплуатации предназначено это изделие. Так, для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

Максимальное давление

В настоящее время тёплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для тёплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют изделия, выдерживающие до 10 бар. Во втором случае стенка толще, к примеру, не 2, а 2,2 мм.

Неспециалистам довольно трудно отличить трубы из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT.

Металлопластиковые трубы

Это наиболее популярные полимерные изделия, в основном используемые для прокладки «тёплого пола».

В разрезе – такая труба состоит из двух полимерных слоёв, между которыми находится слой алюминиевой фольги толщиной 0,2 мм и более. Самая известная труба для «тёплого пола» – Henco. Применение сшитого полиэтилена PEX и качественного клея для склейки слоёв делают готовое изделие довольно дорогим.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение этого материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно, надёжность такой трубы при резких колебаниях температуры выше. Так, многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким, отсюда и масса нелестных отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолетового излучения) и пр.

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель, а также уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу, лучше остановиться на европейских производителях:

— Uponor (PE-RT/AL/PE-RT), Германия;

— SANHA (PE-RT/Al/PE-HD), Германия (применение до 5 класса эксплуатации);

— HENCO (PEXc/AL0.4vmm/PEXc), Бельгия;

— APE, STOUT (PEXb/Al/PEXb), Италия;

— COMPIPE (PEXb/Al/PEXb), Россия (применение до 5 класса эксплуатации);

— Valtec, Altstream и др., Россия-Китай.

Трубы из сшитого полиэтилена

В настоящее время это наиболее популярный материал для труб «тёплого пола».

Наибольший процент сшивки (от 75%) в пероксидном методе – трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но, например, в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твёрдом состоянии. Основной недостаток метода – неоднородность материала «на выходе», достоинство – повышенная эластичность сшитого полиэтилена.

При увеличении степени сшивки возрастает прочность, термостойкость, выносливость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки возрастает хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100%, то по своим свойствам он станет подобен стеклу.

Настоящий «бич» этого вида труб – невысокое качество сшивания. Ещё одним характерным недостатком является жёсткость трубы, она плохо держит форму и после изгибания старается принять изначальное положение, поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно неопытному монтажнику.

Недостатком материала PEX является его кислородопроницаемость. Вода в трубопроводах через определённое время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Слои PEX и EVOH соединяются между собой клеем. Слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/м3, что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, то есть труба имеет трёхслойную конструкцию: PEX-клей-EVOH. На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трёхслойная конструкция более надёжна. Мнение, что наружный слой EVOH в трёхслойной конструкции подвержен истиранию, ошибочно.

Ещё одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Один из «плюсов» трубопроводов, сделанных из сшитого полиэтилена – наличие эффекта памяти формы. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то эта проблема легко решается прогреванием трубопровода до температуры 100-120°С.

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, поскольку основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa, произведённые в Европе, лучше других полимерных труб подходят для использования не только в «тёплом полу», но и в радиаторном отоплении.

Трубы из нержавеющей стали и меди

При монтаже «тёплых полов» эти изделия практически не используются, и основная причина – высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле труб из металла, а срок службы составляет более 50 лет (в «тёплом полу»), необходимость в таких трубах отпадает.

Монтаж пола с использованием медных труб дороже, и работник должен обладать большим опытом и квалификацией.

Положительные и отрицательные качества

Выбор трубчатого отопительного радиатора предполагает в первую очередь изучение всех его качеств. Учитываться должны и достоинства и недостатки, только тогда выбор будет компетентен.

Вот то, что чаще всего относят к достоинствам трубчатых вариантов:

Данный вид радиаторов устойчив к образованию коррозии и не разрушается под воздействием жесткой воды.

Обширный ассортимент дизайнерских решений исполнения российских и зарубежных трубчатых радиаторов отопления позволяет подобрать любую модель.

Отсутствие острых углов, которые могут привести к травмам, что очень важно для семей с детьми.

•

•

  Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)

•

  Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Уход за такими радиаторами прост, ведь они не скапливают на себе пыль.

Любая схема подключения будет актуальна для таких радиаторов. Трубчатые радиаторы отопления могут быть как с нижним подключением, так и с боковым.

Хотя данная разновидность и имеет массу достоинств, без недостатков не обходится. Самое досадное в списке недостатков – высокая цена на трубчатые радиаторы отопления.

Кроме того, у них низкая мощность и плохая теплоотдача. А так же в некоторых случаях были замечены подтеки в местах сваривания труб.

Преимущества и недостатки

Эти два фактора всегда принимаются во внимание при принятии решения о выборе того или иного типа отопительного прибора. Начнём с положительных аспектов.

• Высокая степень надёжности за счёт прочности материала и отсутствия разборных соединений. Протечки здесь маловероятны.
• Высокая теплоотдача. По этому параметру стальные трубчатые радиаторы отопления уступают алюминиевым, но не намного, и в процессе эксплуатации вы вряд ли ощутите эту разницу.
• Невысокая инертность за счёт относительно небольшого объёма теплоносителя. То есть быстрая реакция на команды управления (например, от термодатчика).
• Богатая цветовая палитра. Если цветовой ассортимент прочих радиаторов не отличается многообразием (в основном это белые и бежевые тона), у трубчатых батарей в этом плане практически нет ограничений. Это, бесспорно, большой плюс.
• Безопасность и простота ухода благодаря обтекаемым формам. Риск заработать синяк при неосторожном движении практически отсутствует, что особенно важно в школах, детских садах, игровых комнатах. Да и удаление пыли не составляет труда: достаточно протереть гладкие поверхности влажной тряпкой, не прибегая к помощи пылесоса.
• Разнообразие форм и размеров. Поскольку трубки можно гнуть, проектировщики, дизайнеры и производители используют это преимущество, чтобы реализовать свои творческие фантазии и опередить конкурентов в борьбе за покупателя.
• Возможность изготовления по индивидуальному заказу. Это тоже козырь.

Трубчатый радиатор KZTO РС2. Температура теплоносителя до 403К (130°C).

Недостатков немного, но они всё-таки имаются. В частности, можно отметить:

• Достаточно высокую цену на фоне стальных, алюминиевых, а иногда и биметаллических аналогов (если сделать пересчёт на единицу мощности). Однако в долгосрочной перспективе этот «недостаток» компенсируется большим сроком службы (не менее 25 лет, а в моделях премиум-класса до 50 лет), так что и в данном случае пословица «скупой платит дважды» вполне уместна;
• Чувствительность к большим перепадам давления, что обусловлено наличием точечной сварки. Лучше, если такая сварка выполнена с помощью лазера – это повышает прочность изделия;
• Как и все стальные отопительные приборы, стальные трубчатые радиаторы отопления не обладают высокой коррозийной устойчивостью. Однако в закрытой системе, не предусматривающей периодический слив теплоносителя, этот фактор не критичен, особенно если учесть, что внутренняя поверхность трубок, как правило, обрабатывается полимером.

Как видим, достоинств существенно больше. Особенно впечатляет широкая цветовая гамма и возможность индивидуального заказа.

КЗТО РС2.
