Замерзание воды в воздухонагревателях приточной вентиляции.

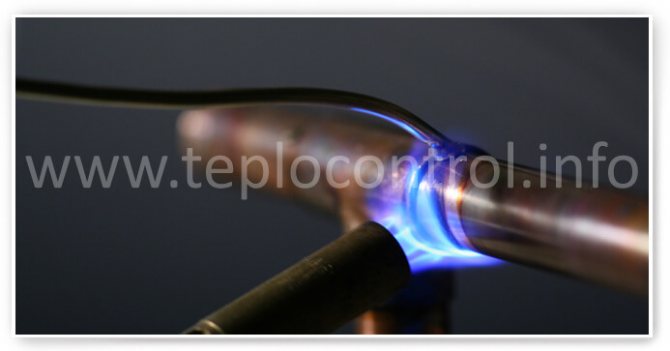

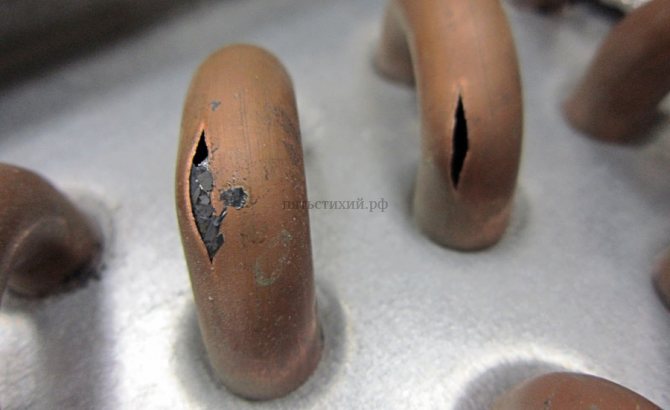

Замерзание воды в калориферах воздухонагревателей является главной проблемой в период зимней эксплуатации приточной вентиляции. Разморозка калорифера приточной вентиляционной установки влечет за собой капитальный ремонт теплообменника: демонтаж, пайка калачей, проверка герметичности и опрессовка. Кроме этого протечка горячей воды может повлечь порчу предметов в соседних помещениях здания.
МЫ ПРОИЗВОДИМ ПОСТАВКУ И МОНТАЖ ВОДЯНЫХ КАЛОРИФЕРОВ, РЕМОНТ И АВТОМАТИЗАЦИЮ УПРАВЛЕНИЯ И ЗАЩИТУ ПРИТОЧНЫХ ВЕНТСИСТЕМ. Вызов мастера на объект для обследования, определения ремонта протечки и герметичности теплообменников, подбор и поставка нового оборудования: 3.000-00 рублей с НДС.
Калорифер водяной для приточной вентиляции для прямоугольных воздуховодов -цена
мероприятия по предотвращению разморозки калориферов
По нашему опыту водяные калориферы и водяные тепловентиляторы замораживаются зимой при понижении температуры подаваемой горячей воды ниже +45 градусов и при понижении наружной температуры воздуха ниже -15гр., а также при ошибках в монтаже и при неисправной защитной автоматики. Размещать водяной калорифер нужно как можно дальше от заборной решетки и от капитальной стены, необходимо проверять исправность воздушного клапана и электрического привода, который должен надежно перекрыть воздуховод во время остановки вентилятора. Датчик температуры подаваемой воды и датчик температуры воздуха за теплообменником должны подавать сигнал на контроллер на отключение вентилятора и закрытие воздушного клапана при температуре ниже чем +5 градусов. Циркуляционный насос подачи горячей воды в калорифер должен быть зимой всегда включен. При аварийном отключении силового питания для вентустановки и при размещении калорифера в неотапливаемом помещении венткамеры, — требуется слить воду из калорифера для предотвращения разморозки.
Примером дополнительных мер против замерзания воды в воздухонагревателях может быть монтаж самогреющего гибкого кабеля на поверхности оребрения теплообменника внутри вентустановки, что позволяет обогревать поверхность теплообменника и поддерживать положительную температуру внутри модуля вентустановки во время простоя системы, например в ночное время и выходные дни. Как правило пик морозов происходит в ночное время и если венткамера неотапливаемая, например расположена на чердаке здания, — существует реальная угроза образование льда в теплообменнике.
На фотографии: Саморегулирующий кабель марки Nelson C LT 23 JT для защиты теплообменника от разморозки при простое вентсистемы. Данный кабель широко используют монтажные фирмы также для защиты слива конденсата от кондиционеров. Заметим, что это мера дополнительная, и может гарантировать целостность калорифера только при исправной защитной автоматики и воздушного клапана, а также своевременного технического обслуживания и прочистки воздушного фильтра.
Калориферы водяные для круглых воздуховодов — цена.
Исследование замерзания воды в калориферах
Предлагаем ознакомиться с более глубоким научным изучением вопроса о разморозке водяных калориферов в статье «Воздухонагреватели СКВ (СВ) и замерзание воды в них: ахиллесова пята систем…» доктора технических наук, профессора, члена Президиума НП «АВОК-Северо-Запад» Сотникова А.Г.
Скачать «Воздухонагреватели СКВ (СВ) и замерзание воды в них: ахиллесова пята систем…» А.Г.Сотников
Я также являюсь учеником Анатолия Геннадьевича. Анатолий Геннадиевич Сотников – доктор технических наук, профессор кафедры кондиционировании я воздуха. Работал в ЛТИХП с 1968 по 2007гг. Вел большую научно-педагогическую деятельность, которую совмещал с практической работой, был научным консультантом ЗАО “Кондиционер-Сервис” и автором технических решений многих объектов, таких как СКВ Корпуса Бенуа ГРМ, Зубовского корпуса Екатерининского дворца и др. Автор монографий: “Автоматизация СКВ и вентиляции”, “Автономные и специальные СКВ”, “Процессы, аппараты и системы КВ и В” в 3-х томах, выходящего в свет в 2012 г. двухтомника “Проектирование и расчет СВ и СКВ” и других.
Защита калориферов от замерзания
В холодный период года теплоноситель, вода или конденсат, могут замерзнуть в трубках работающего воздухонагревателя. Наибольшей опасности замерзания подвергаются калориферы с параллельным соединением по теплоносителю.
Причины замерзания
:
1) низкая скорость движения воды по трубкам;
2) завышенная площадь поверхности нагрева калориферной установки;
3) в воздухонагревателях с диаметром трубок, меньшим 10 мм, причиной замерзания теплоносителя может послужить засор.
Авторами [3] отмечены причины замерзания и возможные способы его устранения.
Причины низких скоростей движения воды по трубкам воздухоподогревателей
:
— применение одноходовых калориферов для теплоносителя «вода»;
— применение количественного регулирования теплоотдачи калориферной группы путем установки на обратной линии регулирующего расход клапана.
Клапан на обратной линии регулирует температуру воздуха, подаваемого в помещение. В случае поступления значительных теплоизбытков в помещение клапан может снизить расход теплоносителя до недопустимо малой величины.
Избежать нежелательного замерзания воды возможно следующим образом:
— применять для теплоносителя «вода» только многоходовые калориферы;
— подбирать воздухонагреватели таким образом, чтобы скорость воды в трубках была равной или большей 0,12 м/с;
— производить регулирование теплоотдачи воздухонагревателей с помощью смесительного насоса, позволяющего перейти на качественное регулирование теплоотдачи.
Эффективным способом борьбы с замерзанием теплоносителя (так называемое «размораживание») является обводной клапан. Некоторые модели калориферов имеют встроенный обводной клапан. Этим моделям и следует отдавать предпочтение.
Очистка подаваемой в воздухонагреватель воды в фильтре-грязевике предотвращает засорение трубок и является существенной мерой против замерзания воды в них. С этой же целью следует промывать трубки калориферов 1 раз в 2-3 года.
Действующими нормами предусматривается установка на каждую калориферную группу циркуляционного насоса. Представленная на рис. 10.7 обвязка калориферов используется для воздухонагревателей центральных установок, в которые в холодный период года поступает наружный воздух и есть опасность замерзания теплоносителя в теплообменниках [3].

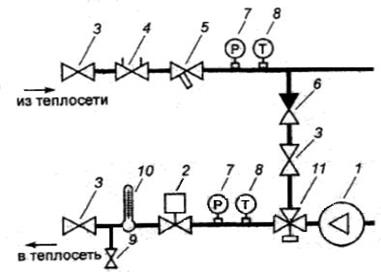

Рис. 10.7. Схема присоединения калориферной группы приточной камеры к тепловой сети с установкой циркуляционного насоса:
1 – циркуляционный насос; 2 – двухходовой клапан
с пропорциональным регулированием; 3 – отсечные шаровые краны;
4 – балансировочный клапан; 5 – фильтр; 6 – обратный клапан;
7 – показывающий стрелочный манометр; 8 – показывающий стрелочный термометр; 9 – спускной кран; 10 –гильза для датчика температуры обратной воды; 11 – трехходовой клапан с пропорциональным
или дискретным регулированием
Схема узла управления теплоотдачей воздухонагревателя с трехходовым регулирующим клапаном 11
и циркуляционным насосом
1
обеспечивает качественное регулирование тепловой мощности воздухоподогревателя путем изменения температуры теплоносителя на входе в воздухонагреватель. Для этого на обратном трубопроводе устанавливается регулирующий (трехходовой) клапан
11
пропорционального или дискретного регулирования с электроприводом. Гидравлическое сопротивление обратного трубопровода изменяется двухходовым клапаном с пропорциональным регулированием
2
. Обратная вода по перемычке направляется в подающий трубопровод, снижая температуру воды, поступающей в воздухонагреватель. На перемычке установлен обратный клапан
6
, препятствующий проходу горячей воды в обратный трубопровод. Регулирование гидравлического сопротивления подающего трубопровода при проведении наладочных работ производится балансировочным клапаном
4
. Регулирующий клапан
11
пропускает через воздухонагреватели количество теплоносителя, необходимое для нагревания воздуха до заданной температуры согласно температурному графику отпуска теплоты. Эта температура контролируется датчиком температуры воздуха после вентилятора и поддерживается постоянной в процессе работы воздухонагревателей.
Причинами замерзания калориферов, работающих на паре, могут быть: недостаточная производительность или неправильная установка конденсатоотводчиков, падение давления пара, неисправность запорной арматуры на паропроводах перед калориферами. Всё это приводит к скапливанию в нижней сборной коробке калориферов конденсата и замерзанию его при низких температурах.
Уменьшить опасность замерзания конденсата при теплоносителе «пар» возможно, размещая конденсатоотводчики не менее чем на 300 мм ниже патрубков воздухонагревателей, из которых стекает конденсат, а также удаляя конденсат от конденсатоотводчиков в конденсатные баки самотёком.
