Как спустить воздух при помощи крана Маевского. Кран воздушный

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

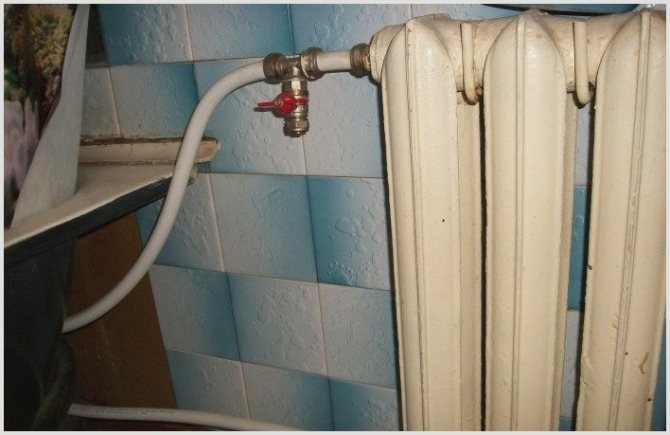

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

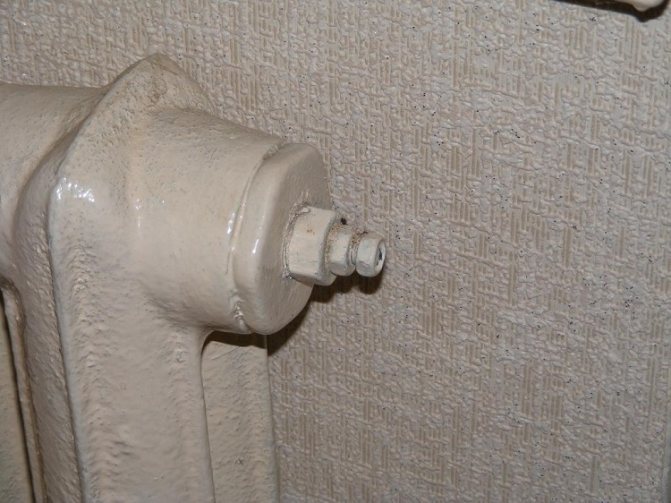

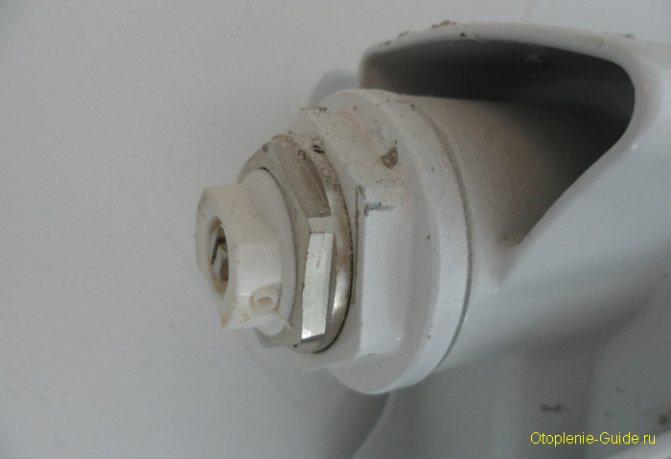

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

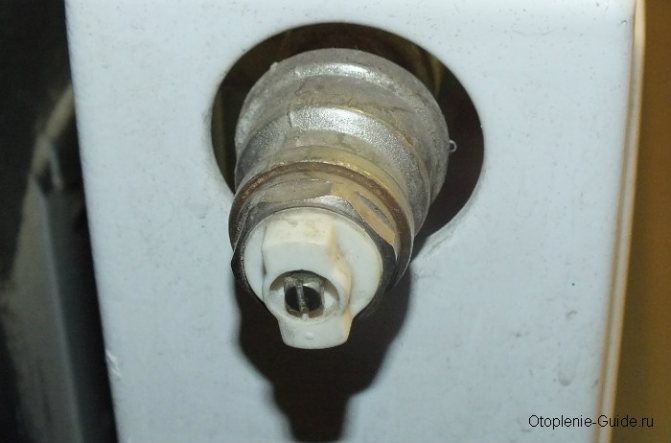

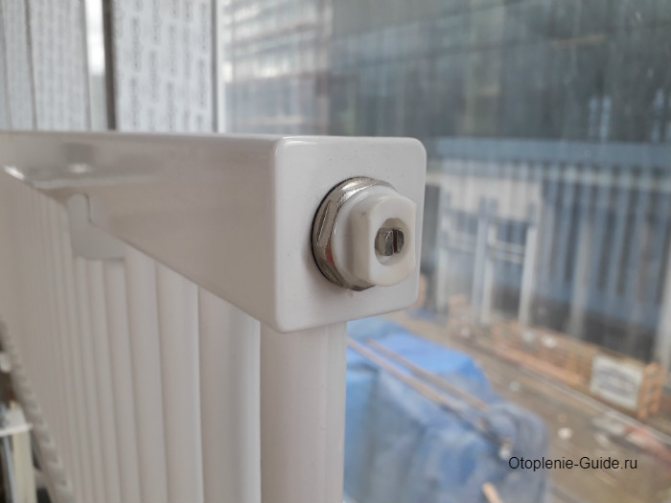

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Об изобретении

Изобретение появилось практически 80 лет назад и как тогда, так и сейчас предназначалось для выпуска скопившихся в радиаторах центрального отопления воздушных пробок. Делать это необходимо в обязательном порядке, в противном случае батарея просто не заполнится тёплой водой, что уменьшит ее номинальную мощность.

Совет: установить воздухоотводчик кран Маевского возможно и на полотенцесушитель, где он кроме этого будет сбрасывать накопившийся воздушное пространство.

Устройства данного типа смогут быть различных конструкций и модификаций, но, принцип их работы однообразный — конусный шток всецело способен закрыть сквозное отверстие по окончании его завинчивания. Для изготовления воздухоотводчика применяют сталь либо латунь, поскольку эти материалы стойко переносят жидкую среду, его цена маленькая.

Главное различие между кранами пребывает в диаметре наружной резьбы, которая возможно на 1/2?, 3/4? либо очень небольшие, каковые раньше употреблялись для чугунных радиаторов отопления, а сейчас — для «аккордов» либо напольных батарей.

Как работает устройство

Состоит кран из конусообразного винта, который вкручивается в корпус. Регулировать выпуск воздушной пробки возможно посредством отвертки, гаечного ключа либо и тем, и другим, в крайнем случае, кроме того пассатижами. У устройства простая трубная резьба, исходя из этого достаточно винт на пол оборота, дабы скопившийся воздушное пространство в радиаторе начал стравливаться.

Обстоятельствами происхождения завоздушивания батарей смогут быть:

• низкая скорость подачи теплоносителя;
• недостаточный количество воды в системе.

По окончании открытия крана в большинстве случаев слышится характерный звук выхода воздуха, по окончании чего вместе с ним начинает выходить и вода. Когда последняя отправится равномерно, возможно кран закрывать.

Совет: с данной работой вы справитесь самостоятельно, ничего сложного в ней нет, лишь не следует резко открывать кран, лучше делайте это неспешно, и поднесите к нему какую-нибудь пустую емкость (к примеру, стеклянную банку).

Монтаж устройства

Из-за чего нужно устанавливать воздухоотводчик и как это сделать:

1. Из-за однотрубной системы теплоснабжения, которой довольно часто обустроены многоквартирные дома, происходит нарушение обычной циркуляции теплоносителя. Почему происходит скопление воздушных масс в радиаторах. Появляющиеся воздушные пробки способны всецело парализовать циркуляцию тёплой воды в системе, и содействовать происхождению коррозии металла.
2. Устройство нужно устанавливать в местах, каковые значительно чаще поддаются завоздушиванию. Резьбовой клапан крана легко регулируется своими руками.
3. Монтаж производиться без помощи экспертов. Вам необходимо выкрутить боковую заглушку на батарее и вкрутить устройство на ее место.

Эксплуатация оборудования

Совет: ожидайте полного выхода воздуха из радиатора, кроме того если он будет выходить с водой продолжительное время.

Преимущества устройства

1. Заменить кран Маевского может и шаровый кран с воздушником, но по внешнему виду они не смогут с ним соперничать.
2. Применение приспособления при выпуске воздуха из батареи делает неосуществимым обстановку, связанную с затоплением нижних этажей.
3. В отличие от автоматических воздухоотводчиков, краны Маевского не засоряются из-за нехорошего качества теплоносителя и смогут делать свою задачу в любую секунду.
4. Надежность и простота применения устройства. Установить его на любой тип радиатора оказывает помощь уплотнительное резиновое кольцо около резьбы. Достаточно сделать пара поворотов винта, дабы решить проблему завоздушивания системы и расширить эффективность циркуляции теплоносителя.

1. Устройство разрешает быстро удалить скопившиеся воздушные массы из системы отопления всего здания либо отдельного стояка.
2. Применение крана Маевского позволяет значительно сэкономить на отоплении помещения, предотвращает охлаждение батарей из-за скопления воздуха, делая прогрев помещения равномерным и непрерывным.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

• ручные;
• автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

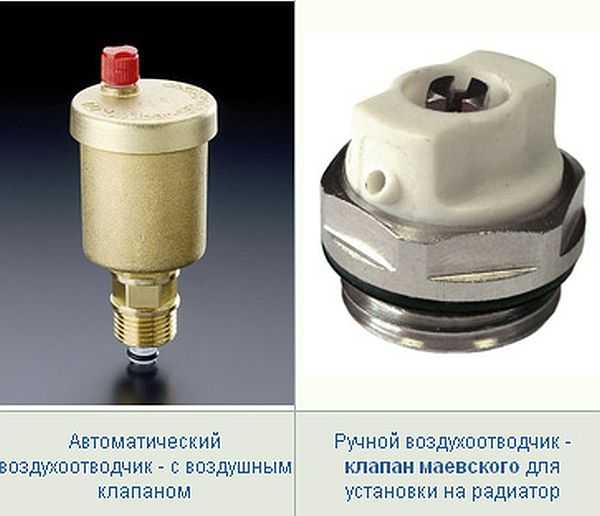

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

• Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
• Температура рабочей среды. Чаще встречаются с рабочей температурой 100 oC — 110 oC. Бывают, работающие до 150 oC.
• Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

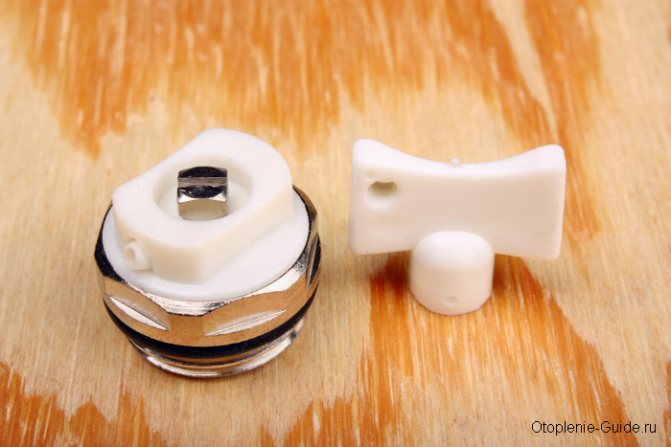

Ключ для крана Маевского: виды

Как же необходимо смонтировать кран Маевского в имеющееся отопление? Первое правило – кран Маевского необходимо монтировать в батареях, причем в стороне, противоположной от точки врезки батареи в систему отопления.

Какие бывают ключи Маевского:

• Классические;
• Автоматические;
• С предохранительными клапанами.

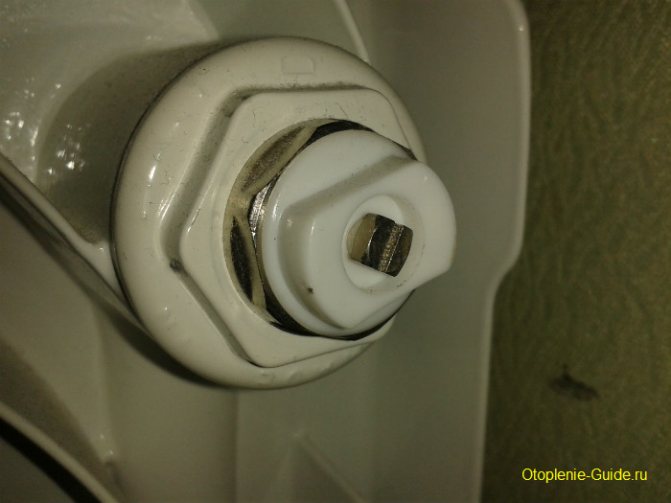

Монтаж производится только в верхней части радиатора, причем совершенно не важно, какова разводка системы – верхняя или нижняя. Главное, правильно установить оборудование необходимого типа, исключая протечек.

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

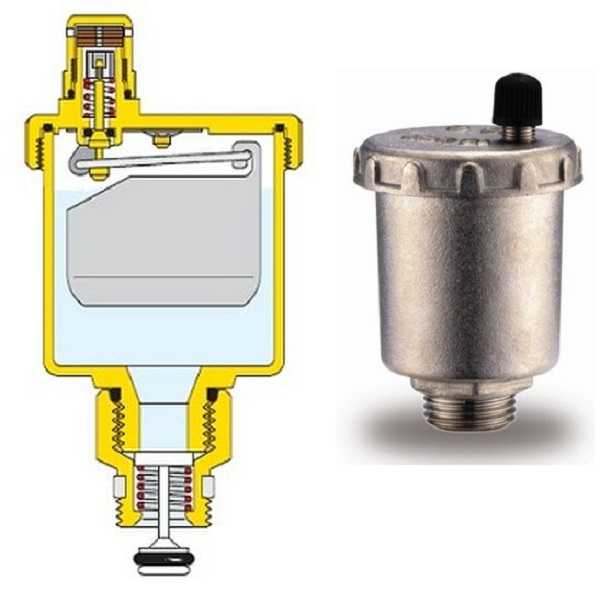

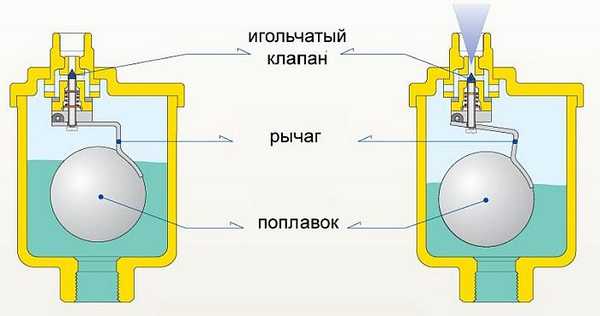

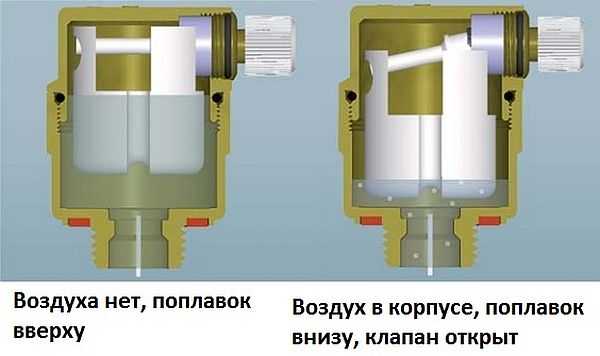

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

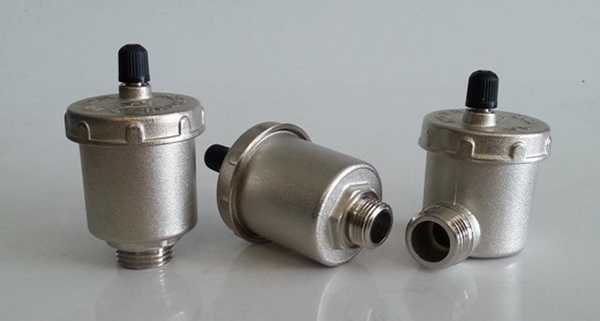

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

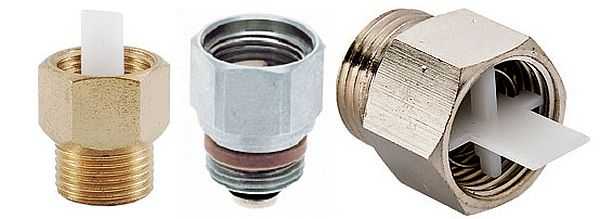

  Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.



  Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

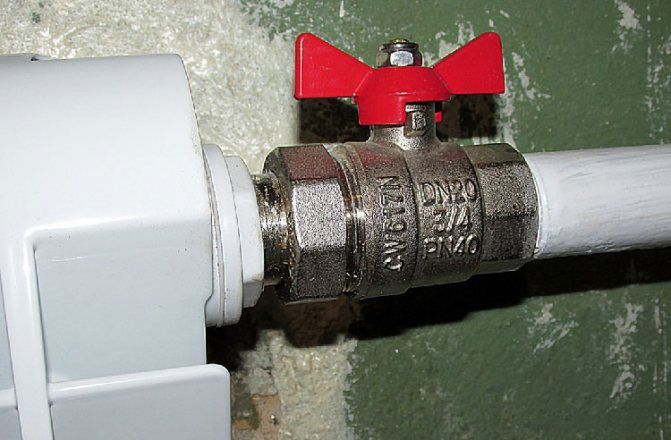

Критерии выбора кранов

Рынок сантехники сегодня богат различными предложениями, каждый может найти то, что устраивает его по цене и по качеству. При покупке и монтаже запорной арматуры следует чётко представлять, для чего служит какой вентиль, и не загромождать конструкцию лишними деталями – это мало того, что накладно по деньгам, так ещё и плохо отразится на работе всей системы отопления.

Краны для радиаторов выбирают с учётом типа устройства, что используется в качестве теплоносителя, а также типа контура отопительной системы.

Следует подбирать трубы соответствующего диаметра, чтобы свести к минимуму количество применяемых вентилей, и подбирать краны с максимальной пропускной способностью.

Наиболее прочными и долговечными материалами, используемыми при производстве вентилей, являются сталь и латунь. Это толстостенные изделия, которые прослужат дольше, но при выборе важно обращать внимание на качество уплотнительных прокладок.

Обратите внимание! Современные уплотнительные прокладки, которые применяют при установке кранов, выполняются не из резины, а из силикона, поскольку этот материал не подвержен разрушению и не теряет эластичности при воздействии высокой температуры, и как результат, служит дольше резины.

Немаловажный критерий выбора – фирма-производитель изделия. Как правило, товары зарекомендовавших себя марок с мировым именем на порядок превосходят свои аналоги малоизвестных изготовителей. Фирмы, изделия которых были проверены в отечественных условиях и положительно себя зарекомендовали:

• итальянские компании Itap и Luxor;
• немецкая фирма Oventrop;
• датский изготовитель Danfoss;
• совместная российско-итальянская фирма Valtec.

Рекомендуем ознакомиться: Устройство трехходового крана шарового типа

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

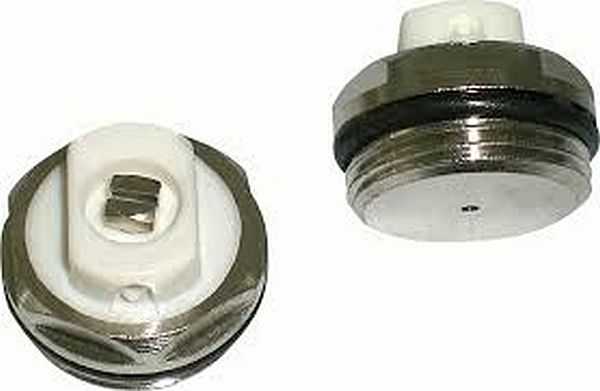

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

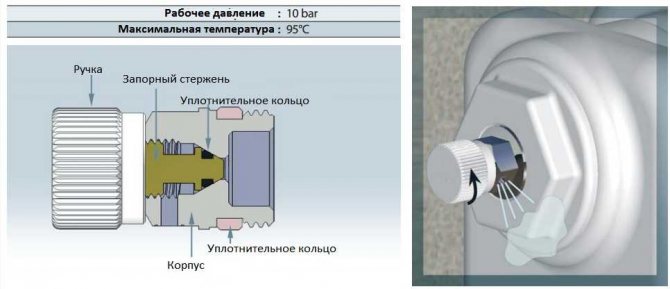

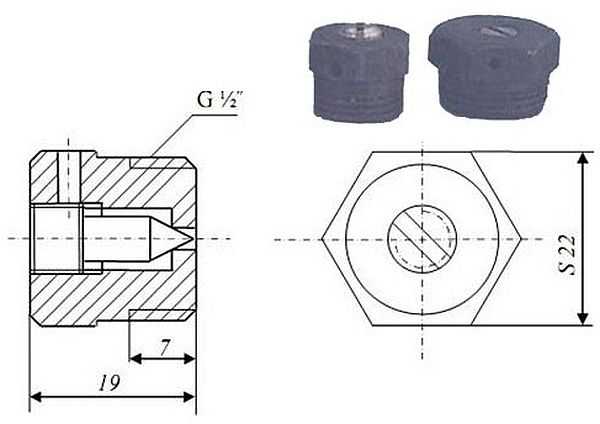

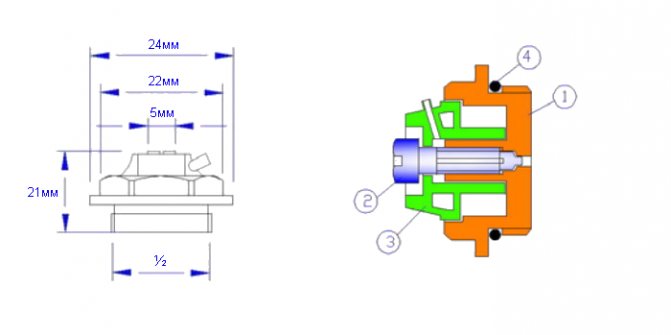

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х 1/2 дм; 1 дм х 3/4 дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Как пользоваться краном «Маевского»

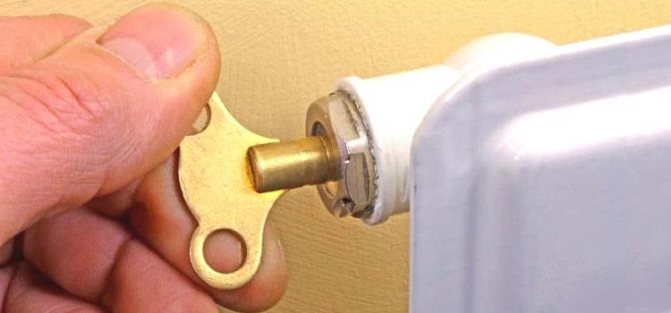

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.
