Как подключить духовой шкаф и варочную панель к одному кабелю

Истоки возникновения проблемы

Часто на кухне квартиры или частного дома в точке подключения оборудования предусмотрен только один электрический вывод. Так было спроектировано жилое помещение, особенно это касается старых домов.

Вместе с тем перед нами сточит задача обеспечить подключение одновременно двух независимых нагрузок, каждая из которых имеет собственный электрический ввод.

Критичной такая ситуация становится в том случае, когда электрооборудование:

• имеет большую мощность, которая не позволяет решить поставленную задачу через многорозеточный удлинитель или тройник;
• в силу своего назначения изначально не рассчитано на частые подключения и отключения.

Дополнительным усложняющим фактором становится то, что находящиеся в данной точке нагрузки электроприборы, в нашем случае духовой шкаф и варочная панель, должны функционировать одновременно, а решить проблему альтернативным подключением одного из устройств к другой точке не получается.

Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетки следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетка. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

Обоснование раздельного подключения

В ПУЭ прописано, что для питания бытовых нагрузок, мощность которых превышает 3,5 кВт, должен использоваться выделенный кабель с отдельным автоматом. Это означает, что для электроснабжения должна реализовываться радиальная схема.

В нашем случае варочная панель часто имеет мощность, которая выше одного киловатта. Несмотря на то, что духовой шкаф менее мощное устройство, встречаются модели, потребляющие полтора и более киловатт.

Поэтому эти два устройства допустимо рассматривать как единое целое не только с точки зрения функционального назначения: приготовления пищи, — но также и нагрузки.

Предварительные замечания

При подключении духового шкафа и варочной панели должны быть выдержаны ряд требований, которые касаются проводки и автоматического выключателя:

К ним относят:

• провод заведомо исправен;
• выдерживает продолжительную максимальную нагрузку;
• содержит требуемое количество рабочих жил, нулевую и заземляющую;
• выполняет все нормы по безопасности.

При выборе автомата имеет смысл руководствоваться величинами 25 А при суммарной мощности нагрузки до 5 кВт и 32 А при более высокой мощности (см. таблицу ниже).

Таблица. Предельные параметры 220-вольтовой однофазной проводки для кабелей с сечением жил в 4 мм2.

Какая розетка для духового шкафа должна быть?

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго.

Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен.

Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт.

Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер.

Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств.

Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками.

В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Источник: https://www.duhovka.vyborkuhni.ru/podkluchenie/rozetka-dlya-duhovogo-shkafa

Подбор бытовых приборов исходя из возможности существующей проводки

Немного углубимся в тему, чтобы все было понятно.

Если духовой шкаф и варочную панель вы только планируете купить, то важно понимать выдержит ли существующая проводка суммарную мощность обоих приборов, при этом не кратковременную, а продолжительную нагрузку.

Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами.

Чтобы замерить сечения провода воспользуйтесь штангель циркулем. Обычная линейка не подойдет, так как замеры будут иметь большую погрешность.

Сделайте следующие действия:

• Обесточьте кабель.
• Зачистите изоляцию одной жили не менее 1 см.
• Штангель циркулем сделайте замеры.

Далее воспользуйтесь формулой из школьного курса: S=pxd??4.

Где:

• S – искомая площадь сечения.
• D – замеренный диаметр.
• P = 3.14.

К примеру, замеры показали диаметр жилы 2.4 мм. Проводим расчет: 3.14х2.42?4=4.52мм2. Рекомендуемый показатель от 4 до 6 квадратных миллиметров.

В новых домах, после 2001 года постройки жилы, как правило, медные, в старых в основном алюминиевые.

Далее по таблице ниже можно выяснить какую мощность данный кабель сможет выдержать.

Место установки

При выборе места для установки следуют общему правилу: розетку и любое вспомогательное оборудование не располагают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Важно! Розетки не располагают слишком близко к полу. На кухне (как и в ванной) велика вероятность подтопления и протечек водопровода.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Расположение духового шкафа и панели

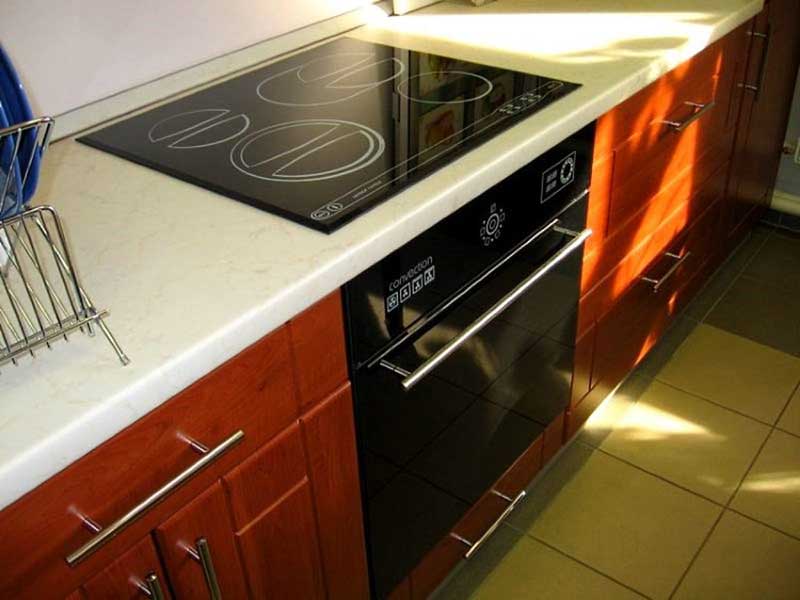

Духовку размещают в специальной нише в мебели, а панель монтируют в столешницу над духовкой. При подготовке места для техники избегают перекосов поверхностей, на которые будет установлено оборудование.

Внимание! Если духовой шкаф стоит неровно, тепло внутри него распределяется неправильно. В результате срок службы прибора сокращается.

Важно предусмотреть зазоры между поверхностями ниши и духовкой для достаточной вентиляции. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5–7 см, между дном ниши и основанием шкафа — от 8–10 см.

Про коэффициент спроса

Коэффициент спроса рассчитывается по формуле Кс=Рр/Рн, где:

1. Рр – расчётная мощность.
2. Рн – суммарная мощность электропотребителей, в нашем случае духовой шкаф и варочная панель.

Простыми словами, если коэффициент спроса равен 1, это значит, что возможно одновременное использование всех электроприборов одной сети на максимальных мощностях. Но на практике такое встречается редко.

К примеру, 0.7 указывает, что электроприборы используются по отдельности или одновременно, но не при максимальных нагрузках, при условии, что они подключены к одной точке.

Ниже показана таблица расчёта потребляемой мощности квартиры с учетом коэффициента спроса.

Что мы этим хотим сказать? А то, что, если при проводе сечением 4мм2 и выдерживаемой им нагрузки в 5.9 кВт, можно приобрести электроприборы, которые суммарно потребляют больше мощности.

К примеру, вам понравились определенные модели духового шкафа и варочной панели, которые суммарно потребляют 8 кВт на максимальных нагрузках. Но Вы не планируете использовать эти электроприборы в таком режиме.

Умножаем 8 кВт на коэффициент спроса 0.7 (можно взять меньше, но эта цифра наиболее оптимальная), получаем 5.6 кВт, что вас вполне устраивает.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Варианты выполнения подключения

Подключить электроприборы к сети можно разъемным и неразъемным способами.

Разъемное соединение основано на применении вилки и розетки, которые предварительно монтируются на кабель: подключаемого оборудования и проводки, соответственно. Это удобно и практично.

Неразъемное соединения выполняют через клеммную колодку. Плюсы такого способа подключения – прочное и надежное соединение контактных пар, меньшая стоимость.

Подключение через розетку

На практике применяются следующие основные варианты исполнения розеток, которые схематически показаны на рисунке ниже:

• сборка из двух одиночных розеток с отдельным кабелем на каждую из них;
• сборка из двух одиночных розеток с общим кабелем;
• моноблочная розетка с двумя посадочными местами под вилки.

Варианты исполнения концевого участка проводки для подключения варочной панели и шкафа, сверху-вниз:

• с индивидуальным кабелем и автоматом для каждой розетки;
• с установкой моноблочной сдвоенной розетки и общим автоматом;
• с применением шлейфового соединения двух розеток и общим автоматом.

С учетом большой мощности потребляемой электроэнергии моноблочные розетки с тремя и более посадочными местами в данном способе подключения не применяются.

Разновидность применяемой розетки существенно ограничивается в том случае, если кабель панели и/или печи армирован вилкой. Менять ее на иную нельзя, так как в этом случае как минимум прекращается действие заводской гарантии.

При подключении целесообразно применять розеточные модули с различным форм-фактором, которые выпускаются, в том числе, в сдвоенном моноблочном варианте.

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

• Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
• Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

Подключение через клеммную колодку

Такое подключение осуществляется в двух случаях:

• если соединительный кабель варочной панели или духового шкафа не имеют вилки;
• если в качестве элемента подключения к сети на самом устройстве установлена клеммная колодка.

На рисунке 4 оба этих случая изображены в схематической форме.

В последнем случае для подключения соедините кабелем две клеммные колодки: самого устройства и линейную, а сам кабель не входит в комплект поставки устройства и приобретается отдельно.

Данный вариант трудоемок в реализации, но не ограничивает расстояние между шкафом/варочной панелью и точкой вывода силового кабеля, а также позволяет очень точно подобрать длину кабеля подключения и избежать образования петель.

Чаще всего функции линейной клеммной колодки выполняет так называемая барьерная колодка.

Свое название данная разновидность клеммника получила из-за наличия выступа-барьера, разделяющего крепежные компоненты входной и выходной сторон устройства.

Колодка может устанавливаться открыто на стене или же монтироваться внутри разделочной коробки, для чего в ней предусмотрены соответствующие крепежные отверстия под винты или шурупы.

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

• В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
• Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
• При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
• Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Особенности подключение панели и шкафа к барьерной колодке

В процессе подключения необходимо учитывать два момента.

Первый из них заключается в том, что подключение панели и шкафа к линейной клеммной колодке вне зависимости от исполнения блока подключения самого устройства всегда выполняется по схеме звезды, что в схематической форме показано в левой части рисунка.

Использование шлейфовой схемы правой части рисунка не рекомендуется из-за того, что элементы фиксации клеммной колодки варочной панели изначально не рассчитаны на подключение к ней двух проводов.

Вторая особенность заключается в том, что с учетом больших токов, протекающих через розетку, необходимо обеспечивать низкое переходное сопротивление в области соединения кабелей панели/печи с контактом колодки.

Чтобы достичь такого эффекта выполните:

• армирование отдельных проводов кабеля наконечниками (пример такого компонента приведен на рисунке ниже);
• применение специального обжимного инструмента для их монтажа.

Схема подключения к автомату.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Подключение электрической варочной панели Gorenje

Перед началом работ обязательно изучите технические характеристики выбранной модели с схему подключения.

Убедитесь в наличии перемычек.

Установите перемычки между 1 — 2, 4 — 5 выводами.

Откручиваем фиксатор кабеля, поддеваем отвёрткой и вынимаем.

Подключаем провода по схеме.

Фиксируем кабель зажимом.

Дальше подкачаем варочную панель описанными выше способами.
