Работу бойлера корректирует предохранительный клапан. Следить за его исправностью очень важно. Когда из него начинает капать, возникает много вопросов: почему капает вода из предохранительного клапана водонагревателя, какое количество воды допустимо, как определить его неисправность.
Главная функция устройства в сбросе излишков воды, что появляются при нагреве проточного водонагревателя.Течет предохранительный клапан для уменьшения внутреннего давления бойлера. Появляются капли воды из клапана. Причин этому несколько, необходимо в них разобраться.
При выключенном бойлере капает клапан
Рассматривается ситуация, когда водонагревательное устройство не включено в сеть, идет подача воды из водопроводной системы. В это время наблюдается течь жидкости из дренажного отверстия водонагревателя. Две причины могут привести к этому процессу:
- предохранительный клапан для водонагревателя вышел из строя;
- избыточное давление в трубопроводе.
Чтобы уточнить причину, измеряется давление подачи холодной воды в системе. Именно превышение показателя давления, которое установлено СНиП, приводит к сбросу излишков воды.
Устройство открывается и выполняет свою главную функцию – уменьшает давление в баке. Нормативное давление, которое позволяет изделию работать без сбоя, установлено производителями в пределах 6-8 атмосфер. СНиП установило максимальное давление – в 6 атмосфер. В трубопроводе оно часто превышает норму на 2 единицы.
Клапан срабатывает и сбрасывает излишки воды в канализацию.
Устройство поломалось: износ тарелки, пружина ослабела – вот те причины, которые приводят к сбросу воды. Ситуация может развиваться по другому сценарию: под тарелку попали частицы мусора.
Поломанное изделие просто выбросить нельзя. Нужно произвести замену на новый клапан, что поможет избежать опасных аварийных ситуаций. Работающий бойлер без предохранительного механизма может стать причиной взрыва.
Устройство и функции защитного клапана

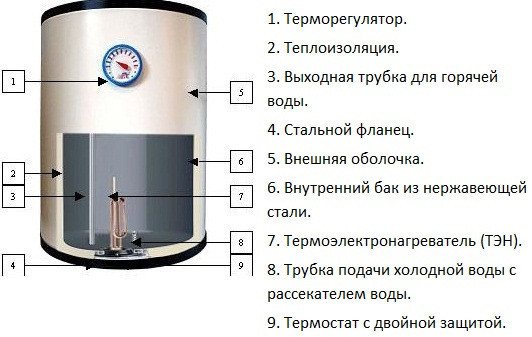

Схема устройства водонагревателя.
Как правило, каждый накопительный бойлер имеет обратный клапан, который располагается в нижней части бака. Он несет в себе две основные функции: предохранение от вытекания неиспользуемой временно холодной воды из емкости бака и выравнивание водяного давления, которое находится внутри нагревательной емкости.
Капает вода из клапана бойлера по двум причинам: при неисправности клапана и при повышении давления. В случае неисправности все ясно будет сразу, так как вода будет течь постоянно, причем ее количество будет увеличиваться с каждым разом. Но чаще всего бывает такое, что подтеки воды из предохранительного клапана — вполне нормальное явление.
Это связано с тем, что при повышении давления воды ее объем расширяется, в результате чего она капает из клапана. Если этого происходить не будет, то бак может просто разорваться от сильного перенапряжения. Опытные специалисты при установке бойлера обязаны вас об этом предупреждать, а также посоветовать под клапаном водонагревателя повесить небольшой водосборник на случай образования там конденсата.
Обычно подтек воды из клапана, который носит нормальный характер, появляется в двух случаях: когда происходит нагревание воды до большой температуры или же когда увеличивается напор воды по всей системе в доме. Особенно это касается тех помещений, которые расположены на высоких этажах.

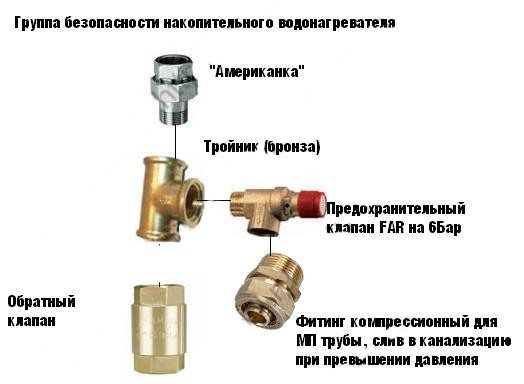

Группа безопасности водонагревателя.
В силу того что вода не всегда в нужном количестве спокойно доходит в систему этого стояка, давление может увеличиться в несколько раз, тем самым провоцируя увеличение давления и в самом баке при заполнении его водой.
Часто можно даже предугадать, когда из клапана начнет капать от сильного давления. На большинстве накопительного типа бойлеров есть специальный экран со стрелкой. Вокруг стрелки находятся деления, половина из которых красная, а половина — синяя. Когда стрелка перемещается в зону красного цвета, это будет говорить о том, что давление в нагревателе становится критическим.
При включенном бойлере капает клапан
Ситуация моделируется при включенном водонагревателе без водоразбора.
- Причиной сброса воды будет поломка клапана.
Объясняется это просто: при начальном нагреве жидкости, ее объем увеличивается на 3%. Этот излишек и сбрасывается в канализацию. Но после прибор нагрева просто удерживает воду в постоянном температурном режиме. С клапана не должно капать.
Появление капель свидетельствует о неисправности устройства или его засорении частицами мусора.
- Вторая, рассматриваемая ситуация, рисует картину правильной работы механизма.
Водонагреватель работает с повышенным водоразбором (принимают душ). Объем горячей воды уходит, на его место поступает холодная жидкость. Новое поступление начинает нагреваться – появляются «новые» излишки воды, которые непрерывно сбрасываются в канализацию.
- Третья ситуация возникает при растянутом по времени водоразборе. Сброс воды не должен быть постоянно. Капает с предохранительного клапана периодически. Это говорит о корректной работе устройства.
Например, моется посуда. Процесс водоразбора растянут. Вода так же не должна капать постоянно.
Почему течет предохранительный клапан для водонагревателя?
В первую очередь следует проверить исправность самого клапана. Такое случается очень редко, но полностью исключить вероятность такой ситуации невозможно. Способ проверки несложен, но придется обратиться за помощью к профессионалу — только у него найдется проверенный клапан.
Если проверка показала, что установленный клапан исправен, то есть вода через него также капает, а поставленный на входе в бойлер манометр показывает давление выше, чем 3 атмосферы, то потребуется установка редуктора, понижающего давление в водопроводе. Поскольку видов редукторов существует множество: они делятся как по типу установки, так и по характеристикам, то тут также понадобится консультация профессионала.
Иногда прибегают еще к одному способу, с помощью которого можно избавиться от протекания клапана, — установка расширительного бачка. Бывают случаи, когда это единственный способ решения данной проблемы. Можно ли отремонтировать водонагреватель, если потек бак?

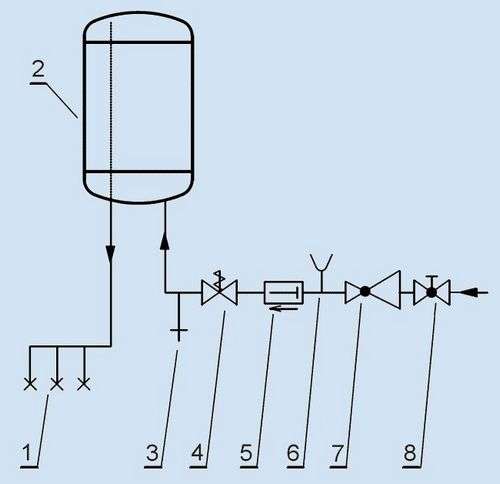

Схема подключения бойлера к водопроводу: 1. Краны смесителей; 2. Бойлер; 3. Трубка слива воды; 4. Предохранительный клапан; 5. Обратный клапан; 6. Манометр; 7. Стабилизатор входного давления (редуктор); 8. Кран.
Если владелец водонагревателя заметил, что из корпуса агрегата капает вода, прежде всего необходимо отключить его от электропитания, иначе последствия могут быть плачевными. Маленькой течи свойственно превращаться в поток воды, способный надолго испортить отношения с соседями, живущими этажом ниже. Может потребоваться оплата ремонта, заметно уменьшающая содержимое кошелька.
В большинстве случаев такая протечка говорит о конце службы водонагревателя, особенно если он работает не менее 5-ти лет. Именно о таком сроке говорит статистика использования бойлеров (накопительных водонагревателей). При этом, когда речь идет о бойлерах плоской формы, называют еще меньшую цифру.
В первую очередь следует определить точное место течи. Если утечка воды происходит в любом месте корпуса или же в районе верхней его части, то не стоит терять время на попытку ремонта: пришел в негодность бак, который ремонту не подлежит. Заменить его практически невозможно, придется собираться за покупкой нового водонагревателя.
Другой вариант, когда вода капает из-под нижней крышки прибора. В этом случае необходимо снять крышку и определить место течи. Под крышкой виден лючок, ведущий во внутреннюю часть водонагревателя.
Для его герметизации установлена резиновая прокладка. Если вода капает из-под лючка, то произошла его разгерметизация. Чаще всего это вышла из строя резиновая прокладка, но бывает и неправильная центровка фланца (лючка) на заводе или во время чистки водонагревателя. Обычно такая неисправность может быть устранена. Если же видно, что вода течет в других районах бака, то срок жизни агрегата закончен. Инструменты, необходимые при ремонте и профилактических работах
Конструкция накопительного водонагревателя.
При наличии в доме водонагревателя может появиться необходимость его профилактики и небольшого ремонта. Без инструментов при этих важных работах не обойтись, тем более что понадобиться они могут и в других ситуациях.
Обязательно должны быть в наличии следующие инструменты:
- разводной ключ, размер которого должен быть больше, чем самые большие гайки на системе водоснабжения;
- набор ключей-трубок разных размеров;
- ключи торцевые;
- набор крестовых и шлицевых отверток;
- нож;
- отрезок резинового шланга , длина которого позволит слить воду из бойлера в раковину или унитаз;
- цифровой тестер поможет при подключении водонагревателя к электросети.
Некоторые домашние умельцы считают, что имея минимальные навыки сантехнических работ, они смогут справиться с установкой, а при необходимости и с ремонтом водонагревателя самостоятельно. Необходимо иметь в виду, что для ремонта такого сложного бытового агрегата, как водонагреватель, минимальными навыками обойтись обычно не удается. Лучше, если эта работа будет доверена профессионалам.
А когда вода из под котла капает,на улице случайно нет дождя(снега)?У меня было именно такое.Развернул трубы и отрегулировал их наклон,чтоб вода не затекала.Наши дома обслуживает «Инжсервис» тел.60-40-08.А вообще у нас ТСЖ заключает договор на обсуживание котлов.
DMITRY8
, он как бы не капает, а просто начинает лить, как из-под крана, не сильно, сек 10-20 и перестанет, при этом вроде как давление в котле меньше, но я так и не понял — было ли оно меньше до момента течи или меньше становится уже после. Такое чувство что там как клапан какой то стоит и почему он тогда открывет воду?
может давление сбрасывает
там в инструкции дол жно быть написано где какой клапан стоит
подпитку закрой
фильтра невлияют на давление в системе ,если подпитка открыта надо закрыть
У меня была точно такая же проблема. Была решена заменой насоса который воду по батареям гоняет, когда он совсем потек и встал окончательно. Цена вопроса 5000 примерно.
это где система отопления соединяется с водой через вентиль
по любому сбрасывает давление через предохранительный клапан вверху ,а из за чего оно повышается надо и искать ,вызовите газовиков разберутся)
cdfhobr
, а вообще в отоплении вода должна по замкнутому кругу, без добавления воды ?
Почему капает вода
Наиболее частые причины протечки:
- Повреждение целостности оболочек оборудования.
- Высокое давление в системе.
- Износ оборудования, отсутствие профилактических действий.
- Брак.
- Неправильный монтаж.
- Поломка предохранительного клапана.
Обратите внимание! В состав конструкции запорной системы водонагревателя входят 2 перпендикулярных клапана: обратный (на трубке большего радиуса) и предохранительный (на меньшей трубке).
Из предохранительного клапана водонагревателя
Данный клапан защищает систему от повреждения повышенным давлением, выпуская избыток воды в автоматическом режиме.
Можно ли заменить предохранительный клапан обратным?
Нет! Категорически нельзя! Когда установлен обратный клапан вместо защитного, вполне реальна такая ситуация (если терморегулятор даст сбой): ТЭН довёл воду до кипения, растёт давление. Если давление 10 атм. t кипения воды = 180 0С. И чем выше, тем больше.
Предположим, бойлер всё это выдержал. Но кто-то откроет кран или лопнет шланг смесителя. Давление внутри сразу упадёт, tкипения снизится до 100 0С, но ведь она уже нагрета гораздо больше! Произойдёт моментальное вскипание всей массы, выделение пара и, как результат – взрыв.
Что делать?
Причин избыточного выливания воды через штуцер клапанного устройства может быть несколько, а решение проблемы бывает очень разным по сложности и технологии выполнения:
- при потере элементом своих защитных качеств вследствие износа, включая растяжение пружины и растрескивание тарельчатого устройства, выполняется замена арматуры;
- при поломке клапана в результате гидроудара при резком повышении напора в водопроводе, также целесообразно заменить элемент новым, с аналогичными показателями;
- при засоре штуцера или внутренней части системы мусором и накипью, целесообразно произвести чистку, частичную или полную замену;
- если протечка вызвана изначально неправильным монтажом защитного узла, то необходимо осуществить диагностику предохранительной арматуры, включая замеры сбросового давления при помощи манометра с последующей заменой клапана при необходимости;
- если обильное вытекание воды и некорректная работа арматуры водогрейного устройства спровоцированы несоблюдением требований установки, то следует перенести защитный узел на правильно выбранное место.
После того, как будет выполнен правильный перенос защитной арматуры или полная замена предохранительного узла, избыточное вытекание воды должно прекратиться. Обратный эффект наблюдается при несоответствии номинального уровня давления, заявленного изготовителем, с реальными показателями.
Не менее часто причиной вытекания является неправильно выбранный или слишком высокий температурный режим нагрева воды, а также избыточный водяной напор внутри системы, поэтому приобретаемое водогрейное оборудование должно полностью соответствовать всем требованиям.
Правильно установленный бойлер
Очень важно помнить, что эксплуатация водогрейного оборудования без такой комплектующей арматуры, как предохранительное клапанное устройство, категорически запрещена. При обустройстве системы альтернативного горячего водоснабжения в условиях избыточного давления в магистральном водопроводе, на вход обязательно устанавливается специальный редуктор, способный регулировать такие параметры.
Хотите сэкономить на монтаже бойлера? Как подключить водонагреватель к водопроводу в квартире – схему подключения вы найдете в статье.
Виды пластиковых панелей для ванной комнаты и варианты ремонта рассмотрим в этом материале.
Обязательным условием комфортной и безопасной эксплуатации водогрейного оборудования, оснащенного предохранительным клапанным устройством, является подвод к дренажному отверстию гибкого прозрачного шланга, второй конец которого выводится в канализационную систему или специально установленную для сбора выделяемой воды емкость.
Капает или течёт?
Если вода капает с обратного клапанного устройства в процессе нагревания бойлерного оборудования, то такая ситуация свидетельствует о нормальном функционировании прибора и работе защитной группы в штатном режиме.
Предохранительный клапан в процессе эксплуатации водогрейного прибора обязан осуществлять сброс избыточной жидкости, если отмечено увеличение водяного напора на стенки накопительного резервуара в результате теплового расширения жидкости. Следствием водяного сброса является заметное снижение напора воды внутри бака с нагревательными элементами.
Схема установки предохранительного клапана для бойлера
Чтобы отслеживать процесс удаления избыточной воды, необходимо установить на отводной штуцер обычную прозрачную армированную пластиковую трубу, вывод которой монтируется на канализационной системе.
Вода не должна течь ручейком, а выделение капель прекращается сразу после остывания.
Если вода капает постоянно, то проблема может заключаться в неисправности предохранительного клапанного устройства или вывод жидкости осуществляется по причине износившегося резинового или силиконового уплотнителя.
Назначение предохранителя
Можно выделить три основные задачи, которые выполняет предохранительный клапан:
- обеспечивает безопасность эксплуатации водонагревателя;
- оберегает ТЭНы от сухого нагрева;
- при необходимости позволяет сливать воду из водонагревателя.
Предохранительный клапан ставят на накопительные водонагреватели (бойлеры). Чтобы лучше понять его принцип действия, надо знать, как устроен и как работает бойлер.
В накопительном водонагревателе вода находится на протяжении всего времени эксплуатации. ТЭН включается в зависимости от температуры, на которую отрегулирован термостат.
Холодная вода поступает в водонагреватель через патрубок снизу бака. Горячая вытекает из бака через трубу, которая вмонтирована в дно и установлена внутри, так что верхний ее конец почти доходит до верха емкости.
Это позволяет отбирать сначала верхний слой, который имеет более высокую температуру, а холодная вода тем временем поступает снизу.
Если не будет достаточного подпора в магистрали, то вода может сливаться через патрубок, который рассчитан на наполнение.
Если воды не будет, то ТЭНы попросту перегреются и сгорят. Даже если они не успеют перегореть до начала наполнения, вода, попав на раскаленный металл, быстро закипит, образует большое количества пара, который создаст очень высокое давление. Этого давления будет достаточно, чтобы разрушить прибор.
Чтобы взрыва не произошло, необходима установка обратного клапана для водонагревателя, который нужно расположить на входной трубе для холодной воды. В этом случае при снижении подпора в холодном трубопроводе в емкости всегда останется жидкость, препятствующая перегреву ТЭНов.
Но одной установки обратного клапана недостаточно. Более того, если установить только его, последствия могут оказаться еще хуже, чем при его отсутствии.
Поступающая в водонагреватель вода остановится, как только давление в бойлере станет равным давлению в холодном трубопроводе. После начала нагрева вода расширится внутри, а при закрытых кранах для разбора горячей воды ей попросту некуда будет деться и давление начнет возрастать. Все это чревато взрывом, последствия которого могут быть самыми непредсказуемыми и трагичными.
Очевидно, что для нормальной работы нужно просто предусмотреть спускное устройство, которое будет производить аварийный сброс воды при достижении давлением определенного порога (избыточное значение). Оно реализуется в виде предохранительного сбросного клапана для бойлера.
Для чего нужен предохранительный клапан на бойлере?
Клапанным элементом осуществляется выпуск избыточной жидкости в автоматическом режиме, и обеспечивается остановка выведения воды в условиях нормализации показателей рабочего давления.
Внешне, предохранительное клапанное устройство представлено корпусом с латунным покрытием. Внутренняя часть включает в себя пару пружин и запорные элементы.
Стартовый пружинный механизм располагается во внутренней части проточного канала. Обладая функцией обратного клапана, такой элемент предотвращает обратное перетекание воды в трубопроводную подающую систему.
При повышении водяного напора происходит отход пружинного устройства, что обеспечивает беспрепятственное поступление воды в накопительный резервуар. После полного заполнения бака и при двухстороннем выравнивании показателей давления, запорное устройство перекрывает отверстие, что предотвращает обратный заброс водяного потока в трубопроводную магистральную систему.
Предохранительный клапан на подводке к бойлеру
Второй пружинный механизм располагается на отводной части устройства, а функция такого элемента представлена водяным сбросом в условиях повышения показателей давления.
В такой ситуации давление, возникающее в трубопроводе, способно преодолевать жесткость пружины, что вызывает её сжатие и открытие запорным элементом отверстия для водяного потока.
Установленный на бойлер предохранительный клапан
Применение предохранительного клапанного устройства защищает накопительный бак от разрыва, предотвращает заброс горячей воды из водогрейного оборудования в водопроводную систему, сглаживает перепады давления, обеспечивает сброс избыточной воды при критическом уровне давления и температурного режима. Кроме всего прочего, посредством клапана выполняется слив воды на стадии обслуживания и ремонта бойлера.

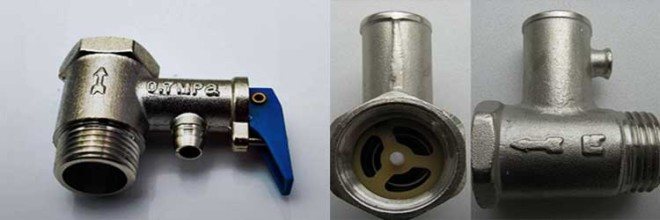

Устройство и принцип действия
Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.
В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.
Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.
В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.
Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.
На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

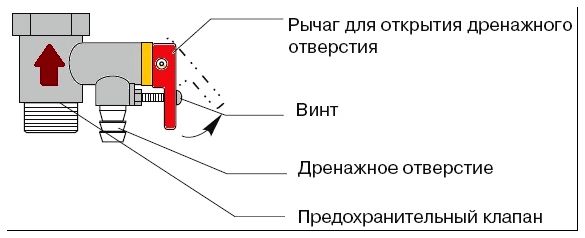

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.
На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
