Устройство и эксплуатация водонагревателя Термекс

Предварительная подготовка

Подготовка перед ремонтом заключается в следующем:

1. Отключение водонагревателя из сети. Выдерните вилку из розетки.
2. Перекрыть обратный клапан и вентили для подачи воды.
3. Отсоединяется шланг для холодной воды и производится слив жидкости. Ее будет небольшое количество, только остатки в системе.
4. Отсоединяется шланг горячей воды и производится слив уже той воды, что находится в баке. Если нет отдельного патрубка для слива воды, в его качестве используют обратный клапан, правда вода в таком случае сливается довольно долго.
5. Необходимо полностью слить воду, после чего водонагреватель снимается. Лучше всего делать это вдвоем, потому что вес водонагревателя достаточно большой и без воды.

Возможно, Вас заинтересует статья о накопительных водонагревателях Термекс. Статью о том, как правильно заменить тэн в водонагревателе Thermex, читайте здесь.

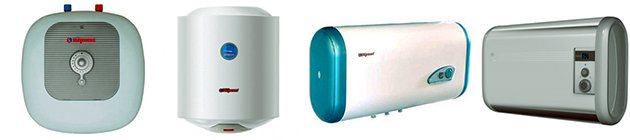

Виды нагревателей Термекс

Следует отметить, что под брендом THERMEX вы сможете обнаружить в торговой сети только электрические водонагреватели, больше никакой бытовой техники компания не выпускает. Поэтому она является единственной в Европе, что в течение последних 65 лет занимает этот сегмент рынка и производит только бойлеры различной конструкции. Еще одна важная особенность компании состоит в том, что при сборке всех продуктов Термекс не применяется ручной труд.

Каждые 30 секунд в мире появляется новый водонагреватель Термекс, он сходит с конвейера одного из заводов – автоматов, размещенных в нескольких странах. Технологические процессы в цехах заводов роботизированы на 94%, отсюда безупречное качество при доступной стоимости изделий.

На данный момент производитель изготавливает 4 типа электрических аппаратов для нагрева воды:

• накопительные (бойлеры);
• проточные водонагреватели;
• бойлеры косвенного нагрева;
• проточно-накопительные.

Что касается приборов накопительного типа, наиболее востребованных на рынке, то компания производит целых 11 модельных рядов различных бойлеров. Это позволяет удовлетворить любые потребности покупателей и дает возможность подобрать себе водонагреватель как по стоимости, так и по функциональным возможностям.

Самый простой и доступный бойлер Термекс можно выбрать из модельных рядов CHAMPION и CHAMPION SLIM. Линейка первого ряда включает в себя 13 изделий емкостью от 10 до 300 литров, второго – 7 аппаратов на 30—80 л, все – цилиндрической формы. Эти водогрейные бойлеры оборудованы стальным баком, покрытым изнутри стеклофарфоровой эмалью, общее устройство агрегатов – классическое с минимальным набором автоматики, что и показано на рисунке:

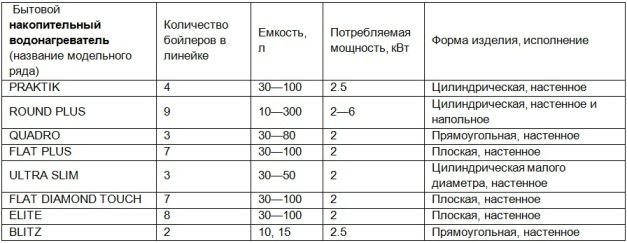

Линейка водонагревателей THERMEX SPRINT тоже укомплектована стальными эмалированными резервуарами вместительностью от 30 до 100 литров, но уже прямоугольной формы. Кроме того, приборы имеют скоростной режим нагрева. Остальные 8 модельных рядов уже комплектуются баками из нержавеющей стали, общая информация о них представлена в таблице:

Стоит отметить, что среди разновидностей аппаратов общим числом 43 шт. можно подобрать как обычный, так и горизонтальный водонагреватель, с минимальным и расширенным числом функций. То есть, выбрать можно на любой вкус и цвет.

Если в квартиру или частный дом требуется проточный водонагреватель, то под брендом Термекс продаются 2 линейки моделей: STREAM и SYSTEM. В первую входит 6 изделий мощностью от 3.5 до 7 кВт, во вторую – тоже 6 приборов 6—10 кВт нагревательной мощности. Форма – прямоугольная, в подвесном исполнении.

Серия COMBI состоит из 6 бойлеров косвенного нагрева со встроенным ТЭНом для подогрева воды в случае отключения котельной установки. По понятным причинам в данной линейке отсутствует водонагреватель на 50 л, ряд начинается с емкости 80 л, самый большой водонагреватель вмещает 300 л. Исполнение аппаратов – напольное, форма – цилиндрическая. Мощность подогревающего ТЭНа – 1.5—3.5 кВт.

3 модификации проточно-накопительных бойлеров имеют каплевидную форму и предназначены для подвешивания на стену. Максимальная теплоотдача у всех одинаковая – 2.5 кВт, в самый малый прибор поместится 10 л воды, в большой – 30 литров.

Устройство и эксплуатация

Тэн, установленный открытым способом, нагревает воду значительно быстрее

Основные составные части водогрейного оборудования Термекс:

• корпус водогрейного устройства;
• выпускной патрубок на горячее водоснабжение;
• впускной патрубок на подачу холодной воды;
• вентиль сливного типа;
• предохранительное клапанное устройство;
• ручка предохранительного клапанного устройства;
• выпускная труба предохранительного клапанного устройства;
• дренажная система, отвод в канализацию;
• система подводки;
• вентиль холодного водоснабжения;
• вентиль горячего водоснабжения;
• магистральная система холодной воды;
• магистральная система горячей воды;
• запорная арматура холодной воды;
• запорная арматура горячей воды;
• крышка защитная;
• панель управления;
• патрубок на слив.

Как включить и краткая инструкция по применению

В инструкции по эксплуатации водонагревательного оборудования Термекс чётко указываются не только меры безопасности, но и правила обслуживания:

• подача холодной воды в ЭВН осуществляется с использованием фильтра для предварительной очистки на уровне 200 мкм или более;
• предохранительный клапан устанавливается на подачу холодной воды с обеспечением полной герметичности соединений уплотнительными материалами в виде льна или ФУМ-ленты;
• в процессе работы водогрейного оборудования может наблюдаться просачивание воды через выпускную трубу предохранительного клапана, что объясняется сбросом чрезмерного давления с целью безопасности прибора;
• выпускную трубу предохранительной арматуры нужно устанавливать по направлению вниз и постоянно держать в открытом состоянии;
• категорически запрещена эксплуатация водогрейного оборудования любого типа без установки предохранительного клапана;
• в обязательном порядке обеспечивается водоотвод из выпускной части предохранительного клапана в канализационную систему;
• в ежемесячном режиме производится слив незначительного объёма воды посредством трубы навыпуск в канализационную систему, что позволит эффективно удалять известковые осадки и контролирует работоспособность клапанного устройства;
• в процессе работы водогрейного оборудования, ручка открытия клапанного устройства должна перекрывать сливание воды из накопительного бака;
• подсоединение оборудования к водопроводу выполняется медными, пластмассовыми трубами или при помощи гибкой специальной сантехнической подводки;
• после подключения водогрейного устройства нужно убедиться в том, что запорная арматура холодного водоснабжения открыта, а вентиль горячей воды закрыт;
• для обеспечения воздушного оттока, открывается кран на холодную водоподачу, вывод горячего водоснабжения с ЭВН и на смесителе;
• после закрытия крана горячего водоснабжения на смесителе, необходимо проверить фланец и убедиться в отсутствии протечек, а при необходимости выполнить затягивание болтов;
• перед подключением водогрейного оборудования к электросети, следует убедиться в полном соответствии параметров техническим характеристикам бойлера, а также в наличии воды в баке устройства;
• водогрейное оборудование обеспечивается заземлением.

Электрическую розетку, выделенную для подключения водогрейного оборудования, требуется обеспечить контактом заземления в соответствии с требованиями IРX4 или выше.

Инструкция по запуску бойлера Thermex

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства. Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

• Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
• Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
• После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

• Убедиться, что при включении в сеть загораются индикаторы питания.
• Замерить температуру жидкости, подающейся на смеситель.
• Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

• ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа.
• Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается.
• Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм. Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались.

Автор: Роман Медведев

Разные режимы работы

Водонагреватель «Термекс» (80 литров), инструкция по применению которого позволит вам осуществить установку самостоятельно, может работать в одном из нескольких режимов. При первом включении или после перебоев в подаче электроэнергии устанавливается температура, равная 75 градусам. Если речь идет о моделях с электронной панелью или цифровым сенсором, то после перебоев подачи электроэнергии оборудование переходит в режим «Демо», который предполагает демонстрационный режим. Нагревательные элементы при этом не будут включены.

Водонагреватели накопительные электрические «Термекс» могут быть выведены из деморежима методом одновременного нажатия и удерживания в течение 5 секунд клавиш, которые располагаются на панели управления и обозначают движение вверх и вниз. Устройство может перейти в режим ожидания, он сопровождается миганием логотипа компании, а индикатор указывает на уровень температуры воды в нагревателе.

Преимущества и недостатки

Когда рассматривается вариант покупки техники марки Термекс, учитывают не только ее параметры, но и плюсы, что позволит узнать о положительных качествах прибора, например:

• множество моделей;
• большая разница устройств по функциональности, параметрам (мощности, интенсивности нагрева), габаритам, благодаря этому появляется возможность выбрать и установить водонагреватель с учетом исходных данных (ничем не занятое пространство в санузле, способ подключения к трубопроводу, тип источника питания);
• надежность, за счет чего приборы могут работать в течение длительного периода;
• есть возможность выбрать устройство с эмалированным баком по внутренней поверхности;
• в комплект некоторых моделей входит УЗО, есть также вилка, предохранительный клапан.

К недостаткам техники Термекс относится применение нагревательных элементов из нагревательной стали. Они относятся к группе техники более доступной ценовой категории. Водонагреватели без защитного слоя внутри быстро покрываются известковым налетом, в результате хуже греют.

Недостатком считают и отсутствие защиты во многих баках (низкой и средней ценовой категории). Такая мера позволяет снизить себестоимость изделия, но вместе с тем сокращается и срок его работы.
