Схемы Подключения Теплого Пола И Радиаторов

Популярность новых видов отопительных устройств, в частности таких как теплый пол, растет с каждым годом. Данное средство отопления помещений часто используют в ванных комнатах и прихожих, монтируя систему обогрева под напольное покрытие. На сегодняшний день существует 3 типа конструкций теплых полов: электрические, водяные и инфракрасные.

Схема подключения теплого пола и принципы работы разных видов отличаются друг от друга. Прежде чем задумываться о том: как правильно подключить теплый пол, как будет проходить установка нагревательных элементов, будет подключен термостат или нет, необходимо разобраться с устройством и разновидностями обогревательных устройств.

Принцип работы электрических теплых полов заключается в преобразовании электрической энергии в тепловую, используя физические свойства проводников, а точнее их сопротивление. Поверх теплого пола монтируется основное половое покрытие (кафельная плита или половая стяжка), которое нагревается и распространяет тепло по всей территории обогрева.

Схема подключения теплого пола

Подключение электрического теплого пола осуществляется через терморегулятор. Схемы подключения теплых полов всех видов, как и нагревательные элементы, имеют разную конструкцию:

• одно- или двухжильный нагревательный кабель (кабельный теплый пол);
• тепловые маты.

Инфракрасные панели сначала нагревают человека, а потом пространство в комнате

Инфракрасные теплые полы считаются новой технологией данного вида обогрева. Нагревательным элементом в отопительной системе таких полов является двухслойная инфракрасная пленка общей толщиной до 1 мм, в середину которой вмонтирована пластина (карбоновая или биметаллическая).

Схема подключения пленочных теплых полов имеет некоторые существенные отличия от других видов. Электроэнергия к пластинам поступает по сверхтонким медно-серебряным проводникам, а тепловая энергия от нагревательного элемента излучается ИК (инфракрасными) лучами с поверхности при помощи нанесенной карбоновой пасты. За контролем необходимого уровня температуры «следит» терморегулятор теплого пола.

Ученые считают, что наиболее комфортное тепло для тела человека, как раз исходит от обогревательных приборов инфракрасного излучения.

Мощность тепловых панелей должна соответствовать площади комнаты

В данных устройствах применяется принцип вторичной конвекции, согласно которому происходит нагрев человеческого тела и предметов, а потом уже воздуха.

При выборе теплого пола нужно всегда учитывать и показатель мощности. Чтобы определить данный показатель, необходимо знать: площадь помещения, назначения самого устройства обогрева (основное или дополнительное) и тип отапливаемой комнаты (кухня, ванная, балкон). Существуют таблицы, с помощью которых можно определить мощность необходимого теплого пола.

Установка и подключение терморегулятора

Терморегулятор — мозговой центр теплых полов

После того, как мы ознакомились с принципами действия и устройствами разновидностей новых видов обогрева, стоит задуматься о том, как подключить терморегулятор согласно соответствующей схеме подключения теплых полов, и где он будет установлен.

Терморегулятор или термостат – это «мозговой центр» рассматриваемого устройства обогрева. Он отвечает за включение обогревателя, регулировку температурных параметров и контроль всей системы. Прибор способен «считывать» все показания с термодатчика, который подключен при помощи термозащитного кабеля, устанавливается вместе с теплым полом и автоматически производит отключение питания при достижении необходимой температуры.

Как только в комнате станет холоднее, терморегулятор включит нагрев

При этом термостат остается в работе и следит за температурными показателями. Если температура опустится ниже заданной нормы, устройство подаст электропитание в систему обогрева, и она начнет функционировать.

Сегодня линейка термостатов достаточно разнообразна. Существуют механические модели, совмещенные электромеханические варианты и электронные, которые тоже можно поделить, на программируемые и не программируемые.

Выбор и подключение терморегулятора для теплового пола каждый осуществляет самостоятельно в зависимости от предъявляемых требований, но подключение регулятора в новую систему обогрева обязательно.

Требования к монтажу термостата

Устанавливайте терморегулятор рядом с розеткой

Необходимость в применении терморегулятора теплого пола (электрического и инфракрасного) не должна вызывать сомнений, нельзя такое устройство коммутировать «напрямую». Перед тем, как подключить теплый пол к терморегулятору, необходимо определиться с местом размещения самого термостата, учитывая схему подключения теплого пола.

При монтаже существуют определенные требования:

1. Устройство можно устанавливать от теплого пола на высоте не более 1,5 м.
2. Термостат монтируется на противоположной стене от батареи (если она есть) во избежание перегрева и ложного срабатывании датчика.
3. Согласно схеме подключения электрического теплого пола и его регулятора место установки нужно выбирать возле розетки или тянуть отдельно вышедший кабель к распределительному щиту (рекомендуется включение теплого пола в щит через автоматический выключатель).
4. Подключение терморегулятора к теплому полу необходимо осуществлять согласно схеме к устройству.

Следует помнить, что согласно многим схемам электрического теплого пола при подключении термостата необходимо нагревательный кабель монтировать в стене в пластиковых трубах (каждый провод отдельно), чтобы избежать возгорания помещения.

Рассмотрев принципы работы видов теплых полов и их «мозговой центр», следует разобраться, как подключать теплый пол к терморегулятору, и как монтировать устройства обогрева. Есть требования, которые нужно выполнять при монтаже всех разновидностей теплого пола:

• термоизоляция поверхности укладки теплого пола;
• выравнивание поверхности;
• термодатчик должен располагаться так, чтобы нагреваемый элемент его не касался;
• соединительные муфты (стыкуют нагревательный элемент и силовой кабель) должны находиться и подключаться под напольным покрытием.

Остальные особенности схемы подключения теплого пола к терморегулятору инфракрасного пола и видов электропола стоит рассмотреть по отдельности.

Установка кабельного электрического теплого пола

Монтаж и подключение теплого пола кабельного типа происходит после выравнивания и изолирования поверхности. Укладывается монтажная лента, на которой располагаются крепления для кабеля с разным интервалом. Учитывая все особенности схемы подключения, нагревательный элемент – кабель укладывается змейкой и фиксируется на ленте креплениями (кабель не должен пересекаться и находится под постоянно стоящими предметами, чтобы теплый пол не вышел из строя). О том, как установить теплый кабельный пол под плитку смотрите в этом видео:

После монтажа нагревательного элемента необходимо произвести проверку тестером сопротивления кабеля. Если показатели будут в норме, можно производить заливку стяжки или укладку плитки.

После застывания напольного покрытия можно провести оставшиеся коммутационные работы и подключить электрический кабель к терморегулятору, а далее, стоит произвести подключение теплого пола к электричеству.

В термоматах кабели уже уложены и закреплены, нужно просто раскрутить рулон

Установка теплого пола в виде электрических матов происходит проще, чем кабельного аналога. Электрический мат представляет собой тот же кабель, установленный с определенным шагом на термопленке. Нагреваемый мат имеют разную длину и мощность. Электроэнергия от распределительного щита непосредственно подводится в терморегулятор теплого пола.

Электрические маты удобно монтировать в помещениях с ограничением высоты пола, они имеют относительно малую стоимость и для монтажа не нужен электрик (можно справиться самостоятельно). Также для матов существует соединяющий элемент, который позволяет теплый пол, как соединить с дополнительным матом, так и уменьшить.

Под ик-панели обязательно подкладывается утеплитель

Инфракрасная пленка также укладывается на ровную поверхность, но под нее подкладывается подложка-утеплитель с отражающей плоскостью для отражения излучения. Проводники, которые соединяют нагревательные элементы пленки, имеют контактные клеммы для присоединения силовых цепей.

Схема подключения инфракрасного теплого пола (входит в комплект поставки) показывает, что контур проводников составляет 3-5 секций пластин, это 20-30см в зависимости от фирмы-производителя. Это дает возможность разрезать пленку на куски по маркированным линиям, что позволяет удобно располагать подключаемый нагревательный элемент. Тонкости монтажа теплого ИК-пола смотрите в этом видео:

Подключение инфракрасного теплого пола к терморегулятору осуществляется, таким же образом, как и у других моделей нового вида обогрева только без муфт, все проводники присоединятся к термостату отдельно или через общий клемник.

При монтаже теплого пола необходимо, чтобы мощность мата, кабеля или инфракрасной пленки соответствовала допустимой нагрузки терморегулятора теплого пола.

Схема подключения инфракрасного теплого пола

При изменении размеров сегментов теплых полов (наращивания матов, добавления пленки) необходимо учитывать регулятор теплого пола (термостат), а точнее его параметры, и при необходимости (не совмещение устройств по значениям тока и мощности) произвести замену.

Каждый вид теплого пола имеет свои особенности. Подключение теплого пола к терморегулятору и выбор самого термостата не представляет ничего сложного. Главное проанализировать ситуацию, сделать свой выбор в пользу определенного вида нагревательного элемента, выбрать терморегулятор теплого пола и приступать к установке.

При этом можно опереться на приведенные моменты и на инструкцию от завода-производителя теплого пола, где многие фирмы указывают порядок монтажа и особенности. В случае возникновения сложностей, если непонятна схема подключения терморегулятора, чтобы выйти из ситуации, стоит воспользоваться услугами электрика.

Подключение теплых полов — самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно. В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть.

Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Виды теплых полов

Технология подключения терморегулятора к тёплому полу

В зависимости от типа тёплого пола и способа укладки нагревателей, схемы его подключения могут отличаться.

Одножильный греющий кабель

Укладка одножильного кабеля тёплого пола выполняется таким образом, чтобы оба его конца находились как можно ближе к месту установки терморегулятора. При этом подключение выполняют в следующем порядке:

• к соответствующим выводам присоединяют провода термодатчика (без соблюдения полярности);
• на контакты L и N заводят питающий кабель от розетки или щитка, при этом L отвечает фазовому проводу, обнаружить который можно при помощи индикаторной отвёртки;
• клеммы выхода силового реле присоединяют к нагревательному элементу тёплого пола.

Схема подключения терморегулятора к одножильному кабелю электрического тёплого пола

После монтажа проверяют правильность подсоединений при помощи мультиметра, подают напряжение и тестируют систему на всех режимах.

Как подключить одножильный кабельный пол (видео)

Двухжильный кабель

Благодаря двум токоведущим жилам кабель этого типа подключается только с одной стороны. Типичная схема его подсоединения ничем не отличается от одножильной конструкции, разве что вывод такого кабеля имеет три провода.

При отсутствии заземляющей клеммы терморегулятора жёлто-зелёный вывод греющего кабеля соединяют с нулевым проводом питания.

Схема подключения двухжильного кабеля к терморегулятору

Монтаж и подключение тёплого пола, состоящего из двухжильных матов (видео)

Стержневая и плёночная системы обогрева

Стержневые и плёночные нагреватели подключаются к термостату параллельным способом

При обустройстве тёплых полов, оборудованных инфракрасными или стержневыми нагревателями, применяется схема, по которой несколько полотнищ подключаются к терморегулятору параллельным соединением.

Такой же принцип соблюдается и в случае применения греющего кабеля в матах, когда нужна прокладка нескольких параллельных полос.

При этом подключение нагревателей к регулятору температуры возможно двумя способами.

Монтаж и подключение плёночных нагревателей (видео)

Управление температурой водяных тёплых полов

Нагрев водяных напольных систем осуществляется за счёт транспортировки горячего теплоносителя по контуру, проложенному в стяжке пола, поэтому регулировку температуры можно осуществлять двумя способами:

• изменением расхода теплоносителя;
• изменением его температуры. Этот метод используется чаще всего. Он подразумевает установку трёхходового клапана, управляющего узлом подмеса. При этом релейный выход термостата подключают к соленоиду электрического запирающего устройства. Как только температура превышает заданное значение, клапан открывается. После этого охлаждённая вода из обратной магистрали начинает смешиваться с поступающей жидкостью, уменьшая её теплоёмкость.

Схема с трёхходовым клапаном позволяет управлять температурой водяного тёплого пола

Подключение терморегулятора включает несколько последовательных этапов.

После этого все элементы системы тестируют на работоспособность. Холодные участки или зоны с неравномерным нагревом отсоединяют от цепи, после чего измеряют их сопротивление. Обнаруженные дефекты устраняют и восстанавливают работоспособность тёплого пола.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Теплые полы все шире используются в частных домах и квартирах. Они помогают получить оптимальную и комфортную для человека температуру. В магазинах продают как отдельные комплектующие для теплого пола, так и готовые комплекты. Смонтировать теплый пол не так уж и сложно. С этой задачей под силу справиться домашнему мастеру. Одним из самых важным этапом монтажа является подключение пола к системе управления – терморегулятору. Мы расскажем, как подключить теплый пол к терморегулятору правильно.

Теплый пол может быть водяным или электрическим. В водяных теплых полах нагревательным элементом являются трубы с горячей водой, подаваемой из системы отопления. Источник питания электрических полов один, однако, их отличает используемые греющие элементы: кабель или пленка.

Греющим элементом может быть:

• одно- или двухжильный нагревательный резистивный кабель;
• саморегулирующийся кабель;
• нагревательная пленка (биметаллическая или углеродная);
• карбоновые стержни.

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку. Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

• Первым делом производится демонтаж старого напольного покрытия.
• Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
• Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
• Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
• Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

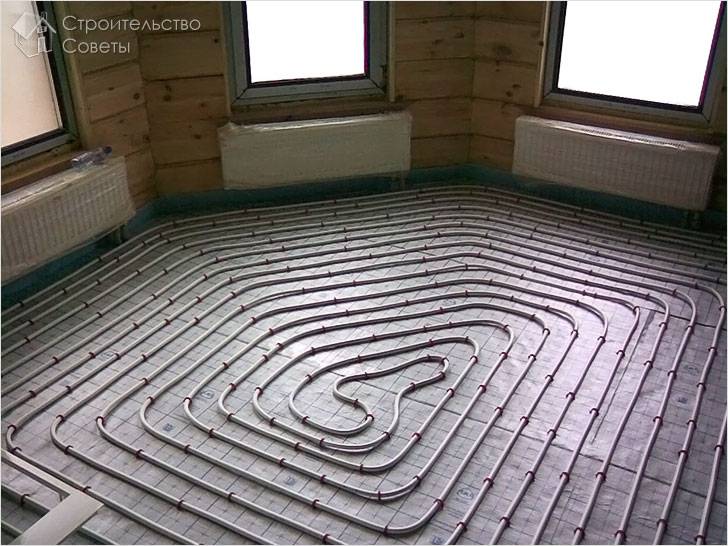

Примерная схема присоединения водяного пола

Подключение к системе отопления

Осуществлять подключение водяного теплого пола к централизованной системе отопления недопустимо. На это имеется несколько причин:

• Большое гидравлическое сопротивление в трубах.
• Плохое качество теплоносителя.
• Возможные гидроудары, из-за которых повреждаются трубы.
• Температурный хаос в системе отопления и др.

Что касается подключения к системе отопления, которое реализовано от установленного котла, то необходимо обустраивать смесительный узел. Он необходим для того чтобы понижать слишком высокую температуру теплоносителя для теплого пола.

Радиаторную систему принято считать высокотемпературной, а теплые полы – низкотемпературной. Если для радиаторов необходим теплоноситель с температурой 80-90°С, то для теплого пола достаточно 35-45°С. И чтобы понизить уровень температуры, используется смесительный узел.

Конструкция смесительного узла включает в себя следующие компоненты:

• Обратный клапан.
• Температурный датчик.
• Циркуляционный насос.
• Трехходовой смесительный клапан.

Схема подключения выглядит следующим образом:

1. На подачу монтируется насос, затем температурный датчик и только после этого трехходовой смесительный клапан. Вся эта конструкция подключается к трубе системы отопления.
2. На обратку необходимо установить обратный клапан. Его выход подключается к трубе с охлажденным теплоносителем, идущим к смесительному клапану.

В результате такой схемы подключения теплоноситель проходит такой путь:

• Насос закачивает в систему теплых полов горячую воду 80 °С.
• Далее, она смешивается с холодной на трехходовом клапане.
• После этого проходит по всему греющему контуру.
• И возвращается в систему отопления на обратку. При этом частично остывший теплоноситель подмешивается с горячим на трехходовом клапане.

Как же осуществляется регулировка температуры теплоносителя при таком подключении? Регулировка происходит благодаря трехходовому смесительному клапану и температурному датчику. В обязательном порядке теплый пол следует оснастить сервоприводом. Вся эта система работает в автоматическом режиме, то понижая температуру, то повышая температуру теплоносителя. Так, достигается максимально комфортная температура теплых водяных полов, и даже босиком вам будет приятно ходить по полу.

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдельной питающей линии от распределительного щитка либо подключение к уже существующей розетке.

В комплект поставки всегда включается схема подключения теплых полов, а это значит, данную процедуру можно исполнить без посторонней подсказки.

После монтажа термостата выполняем штробление двух каналов. В один будет произведена укладка питающих проводов, а во второй будут уложены контрольные провода датчика, который будет размещен непосредственно в толще стяжки. По окончанию основных вышеописанных операций можно исполнять укладку и подключение теплых полов в комнате к настроенному и установленному датчику.

Рынок предлагает широкий выбор регуляторов, начиная от самых примитивных механических систем и заканчивая регулятором с интеллектуальным управлением (один раз настраивай и пользуйся потом постоянно без вмешательства). Как подключить теплый пол к терморегулятору задача не сложная.

Особенности подключения терморегулятора к питающей сети

Мощность установленных нагревателей можно рассчитать исходя из паспортных данных или узнать практическим путём, умножив силу потребляемого тока в амперах на 220, что соответствует напряжению в двухфазной сети.

Облегчить задачу присоединения терморегулятора к электричеству призвана цветовая маркировка выводов.

В соответствии с общепринятыми нормами фазовому проводу соответствует чёрный или коричневый цвет, а нулю – голубой. Заземление подключается к жёлто-зелёному проводнику.

Питающее напряжение, которое подаётся на прибор, опасно для жизни, поэтому в схеме обязательно наличие заземляющего контура и устройства защитного отключения. При монтаже терморегулятора не стоит игнорировать требования техники безопасности, а при отсутствии опыта лучше обратиться к профессиональному электрику.

Подключение кабельного пола

Как подключить теплый пол кабельный. На старте начала монтажа кабеля нужно составить главную схему распределения провода. При этом просчитываются такие моменты:

1. Размещать греющий кабель под мебелью нецелесообразно, поэтому под ней провод не кладется. Обязательный буфер от стен равен тридцати сантиметрам.
2. Шаг между витками провода выбирается произвольно по принципу: чем плотнее расположение, тем сильнее прогрев, но плотнее 10 см укладывать нецелесообразно. Так как возрастает расход материалов, а эффективность остается на прежнем уровне.

Нельзя допускать пересечения провода при монтаже, так как это может привести к короткому замыканию и выхода из строя всей системы теплового пола. Так же предпочтительно применять двужильный кабель, так как он во время работы производит гораздо меньшую генерацию электромагнитного излучения.

Крепить кабель к полу можно любым способом, например, довольно просто и удобно производить укладку на монтажную ленту.

Выполнив монтаж кабеля нужно уложить контролирующий датчик. После этого нужно выполнить правильность смонтированной системы в целом. Для этого берется мультиметр и проверяется сопротивление на концах кабеля. Оно обязано соответствовать данным указанным в документации.

После проверки пол готов к заливке стяжки.

Выждав нужное время до полного высыхания стяжки, можно приступить к непосредственному подключению всей электрики к термостату и питающей сети. Выполнить эту процедуру довольно легко, достаточно строго следовать схеме.

Тщательно затягивайте все выполняемые соединения. От качества затяжки зависит эффективность и долговечность эксплуатирования тепловых полов. Если при выполнении работ, как подключить теплый пол, выполнить некачественное соединение проводов, то в этом месте будет происходить нагрев, что может привести к возгоранию.

Макет кабельного пола

Подключение электрических матов

Как подключить электрические маты. Нагревательные маты по своей сути являются более совершенным видом кабельного теплового пола, так что подключение теплых полов данного типа будет проще. Разница заключена в том, что в конструкции мата применен более тонкий провод, уже задан нужный интервал и провод закреплен на специальном материале.

Таким образом монтаж подобной конструкции значительно упрощается и требует меньше усилий. Так же не требуется заливка толстой стяжки для сокрытия провода, достаточно выполнить тонкую стяжку или можно применить плиточный клей, если финальным покрытием является керамогранит.

Так как готовая конструкция имеет небольшую толщину, то для укладки термодатчика нужно предварительно проштробить нишу в основании.

Еще одним немаловажным плюсом применения именно матов, является экономия высоты потолков. Принцип подключения к датчикам и питанию полностью совпадает с тепловым кабельным полом.

Уложенные теплые маты

Коллекторное подключение к котлу

Процесс подключения теплого водяного пола с гребенкой очень прост и сводится к тому, чтобы соединить трубы греющих контуров с коллектором, а сам коллектор с котлом. Однако имеются различия в комплектации коллектора. Именно это мы и будем рассматривать в этом подразделе.

Монтаж коллектора должен осуществляться так, чтобы к нему было удобно подвести трубы отопительного контура. Так, на коллектор устанавливаете запорную арматуру. На трубу подключаете боковой выход как на подачу, так и на обратку.

Чтобы было удобно контролировать уровень температуры теплоносителя, запорная арматура может включать в себя термометр.

Если вы купите готовый комплект коллектора, то он уже будет иметь все необходимые вентили даже на выходах труб, идущих к котлу. Наличие кранов позволит вам, при необходимости, осуществить ремонт или временно отключить один из контуров. Если же вы собираете коллектор самостоятельно, то сборка соединения каждого элемента выполняется компрессионным фитингом. В результате чего теплые полы будут подключены к котлу через коллектор.

Однако такой метод подключения не рекомендуется многими специалистами. Почему? Причина в том, что теплый пол в таком случае будет полностью зависеть от работы котла. Единственное что вам будет удаваться, так это прикручивать кран для увеличения или уменьшения потока теплоносителя. Все это явно неудобно.

Для автоматизации контроля температуры теплоносителя в коллектор дополнительно устанавливается следующий комплект оборудования:

• Насосно-смесительный узел, в составе которого имеется трехходовой смесительный клапан.
• Для принудительной циркуляции насос.
• Сливной кран.
• Воздухоотводчик.

Так, вместо запорной арматуры на коллекторе устанавливаете термостатические регулировочные вентили. В их конструкции имеется термобаллон с парафином, который отталкиваясь от температуры воздуха в помещении, сужается или расширяется. Эти действия задают пропускную способность термостатического вентиля. Что касается насосно-смесительного узла, о принципе его работы было написано выше.

Единственное, что необходимо уточнить, так это место монтажа смесительного насоса. Его монтаж осуществляется между трубой подачи и коллектором. Благодаря этому насос будет забирать необходимый объем остывшего теплоносителя и добавлять к горячей воде, смешивая ее до нужной температуры.

Итак, мы рассмотрели основные и рабочие схемы подключения теплого водяного пола. Как видно знать, как правильно осуществить монтаж водяного пола мало. Следует правильно осуществить его подключение. Надеемся, что эта статья поможет вам разобраться в тонкостях этой работы. А если у вас уже есть личный опыт, то оставляйте отзывы и комментарии в конце этой статьи, касательно используемых вами схем подключения водяного теплого пола.

Подключение пола инфракрасного типа

Как подключить теплый пол инфракрасного типа. У инфракрасного теплого пола подключение отлично от вышеописанных, так как сам пол функционирует по другому алгоритму. Вся конструкция реализована из карбоновых либо биметаллических нагревательных элементов впаянных в тонкий слой материала с термостойкими характеристиками.

По краям данной пленки выполнены медные проводники, которые непосредственно подсоединяются к сети. Перед монтажом инфракрасной пленки важно положить специализированную теплоотражающую фольгированную изоляцию.

Пленку можно резать по специально предназначенным местам, которые размещены по всей пленке с интервалом в 30 сантиметров.

В остальном принцип монтажа не отличается от нагревательных матов и греющего кабеля.

В вышеописанной статье были рассмотрены главные виды тепловых полов, а так же методы их подсоединения. Ознакомившись с описанным материалом, вы сможете выполнить это действие собственноручно, так что подключение теплых полов по силу каждому.

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть!

При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

Теплый пол с гидравлическим разделителем

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

1. Циркуляционный насос.
2. Радиаторы отопления.
3. Котел.
4. Накопительный бак.
5. Управляющее устройство.
6. Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Теплые полы все чаще используются в жилом секторе. Удовольствие это недешевое, но выполнив монтаж своими руками, вы сможете существенно сэкономить. Выполнить грамотный монтаж помогут советы нашего сайта.

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Монтаж и введение в эксплуатацию скрытых отопительных систем — достаточно простой процесс, если речь идет не о водяных конструкциях. Электрические схемы отопления подходят для помещений любой конфигурации и назначения, и в отличие от более сложных водяных систем, ограничения по их применению практически отсутствуют.

Установка и обустройство подобного обогревательного элемента заключается в укладке самого теплоносителя и подсоединение его к источнику питания. Это не сложная работа, не требующая специальных знаний и колоссального опыта, но если монтаж самого источника не вызывает много проблем, то как подключить тёплый пол к терморегулятору знают далеко не все.

Подключение системы к подаче теплоносителя и установка коллектора

Коллекторная система подключения

Схема коллекторного подключения сводится к тому, что котел и коллектор необходимо соединить магистралью труб. Если котел устанавливается поблизости от газовой трубы (в тех случаях, когда котел газовый), то коллектор можно смонтировать в любом удобном месте. К нему должен быть доступ для подвода труб с подачей и обраткой, а также для контроля и управления системой.

Перед подключением труб на коллектор необходимо установить запорные краны. Чтобы легче было контролировать температуру, в конструкцию вентиля может дополнительно включаться термометр.

Так, узел, состоящий из коллектора, трубы и крана соединяется между собой компрессионными фитингами. Для подключения труб применяются специальные соединения, которые состоят из латунной гайки, зажимного кольца и опорной втулки. Если необходимо будет соединить трубы разного диаметра, то можно использовать фитинги-переходники.

Таким образом, мы имеем самую простую схему по подключению напольного отопления. Эта схема имеет следующие узлы:

• Простой коллектор с запорными кранами.
• Трубопровод подача/обратка, соединяющийся через краны с гребенкой.

Полная комплектация коллектора

https://www.youtube.com/watch?v=iSG92rSo27c

Так, теплоноситель будет равномерно распределяться по отопительным контурам.

Термостатический регулировочный вентиль

Для организации полного контроля теплого пола в

будет входить:

• Насосно-смесительный узел.
• Сливной кран.
• Циркуляционный насос.
• Воздухоотводчик.
• Запорные краны и трубы.

На выходе/входе вместо обычных кранов можно установить термостатические регулировочные вентили. Посредством их можно выставлять пропускную способность крана. Это достигается благодаря термобалону с парафином, который под воздействием температуры расширяется или сужается.

Монтаж смесительного насоса осуществляется между подачей труб и подачей коллектора. Также имеется третий выход, который идет к обратке перед обраткой в коллекторе. При необходимости насос будет закачивать остывший теплоноситель в подачу для достижения заданной температуры.

Читать далее: Схемы систем вентиляции в многоквартирном доме варианты реализации

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

• труба подачи нагретого теплоносителя;
• труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

• обустройство коллекторного шкафа;
• установка в нишу в стене;
• монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме. Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Коллектор, или правильнее – коллекторный шкаф, является основным элементом системы, и размещается в стене. Оптимальное место – ближе к середине помещения. Классический размер прибора – 60х40х12 см. Стенная ниша, в которую его помещают, должна размещаться вблизи поверхности пола.

Коллектор отвечает за движение теплоносителя. Он является «местом встречи» подающей и возвратной труб. Вода, оказавшись в котле, нагревается и снова поступает в трубы под полом. За автоматичность процесса отвечает циркулярный насос.

В коллекторном шкафчике обе трубы имеют запорные вентили, которые служат для включения/отключения помещения от нагрева. Для соединения металлических вентилей и пластиковых труб используют компрессионный фитинг.

Коллектор фактически является трубкой, собирающей металлопластиковые элементы системы теплого пола. Их подключение обеспечивается использованием фитингов. Число выходов в коллекторе должно быть ровным числу контурных элементов. Коллектор подключают к вентилю, а на выходе размещают разветвитель со сливным краном и автоматическим воздухоотводчиком. Последний прибор устраняет возможность образования в системе пузырьков воздуха. Сливной кран использую в случае потребности ремонта.

То есть, если рассматривать теплый пол водяной, подключение к коллектору будет смотреться самым деликатным и надежным способом организации системы.

Процесс подключения теплого водяного пола с гребенкой очень прост и сводится к тому, чтобы соединить трубы греющих контуров с коллектором, а сам коллектор с котлом. Однако имеются различия в комплектации коллектора. Именно это мы и будем рассматривать в этом подразделе.

Монтаж коллектора должен осуществляться так, чтобы к нему было удобно подвести трубы отопительного контура. Так, на коллектор устанавливаете запорную арматуру. На трубу подключаете боковой выход как на подачу, так и на обратку.

Если вы купите готовый комплект коллектора, то он уже будет иметь все необходимые вентили даже на выходах труб, идущих к котлу. Наличие кранов позволит вам, при необходимости, осуществить ремонт или временно отключить один из контуров. Если же вы собираете коллектор самостоятельно, то сборка соединения каждого элемента выполняется компрессионным фитингом. В результате чего теплые полы будут подключены к котлу через коллектор.

Так, вместо запорной арматуры на коллекторе устанавливаете термостатические регулировочные вентили. В их конструкции имеется термобаллон с парафином, который отталкиваясь от температуры воздуха в помещении, сужается или расширяется. Эти действия задают пропускную способность термостатического вентиля. Что касается насосно-смесительного узла, о принципе его работы было написано выше.

Виды электрических систем

Этот вариант скрытого обогрева является наиболее распространенным среди людей, который хотят создать в своем доме комфортные температурные условия. Несмотря на то, что электрополы работают от одного источника питания, они различаются по нагревательному элементу. Чтобы узнать, как подключить теплый пол к термостату, необходимо уточнить, с каким видом отопительной системой вы имеете дело.

Так, среди всего многообразия тепловых источников может выделить наиболее распространенные:

• кабельный со свойством саморегулирования терморежима;
• резистивный одно- или двухжильный нагревательный кабель;
• термоматы — тонкий, рулонный материал, в котором теплоисточник запаян в несколько слоев специального полотна;
• пленка, в основе которой могут быть углеродные, биметаллические волокна-теплоносители, а также карбоновые стержни.

Для каждого из указанных видов электропола разработана своя индивидуальная схема разводки и подключения. При устройстве тепловых кабельных элементов необходимо правильно рассчитывать шаг укладки, что позволит исключить избыточное тепловыделение или же неравномерного обогрева напольного покрытия.

Итак, какие виды электрополов есть, мы с вами уже выяснили, теперь давайте разберемся с тем, как работает регулятор температурного режима.

ВИДЕО: Как подключить теплый пол к терморегулятору

По какому принципу работают терморегуляторы

Этот прибор, как было сказано выше, используется для поддержания стабильной температуры в системе скрытого обогрева. Также посредством термостата осуществляется цикл включения/выключения работы тепловых элементов. Каким же образом он это делает?

Так, во время заливки стяжки, осуществляется закладка датчика, который и будет считывать с напольной поверхности ее термоданные. Далее, когда цементная основа полностью высохнет и будет произведена укладка декоративного покрытия, следует правильно подключить теплый пол к терморегулятору. Как правило, он размещается в стеновом перекрытии, по принципу устройства розеток и выключателей. Но если же последние устанавливаются, по евростандарту, на 80 см от напольного покрытия, то регулятор должен быть удобен в использовании. Большинство квалифицированных специалистов рекомендуют размещать термостат на уровне глаз, что обеспечит комфортное его применение и защитит от ненужных действий маленьких детей.

Итак, вернемся к принципу работы этого устройства. Термодатчик, располагающийся в стяжке, «передает» данные о нагреве на автотерморегулятор, который, при достижении заданного температурного режима, производит отключение системы обогрева. При этом само устройство остается в рабочем режиме и продолжает контролировать ситуацию. Когда прибор зафиксирует отклонения в температуре бетонной основы и той, которая задана программой, то он снова запускает электричество в систему и пол начнет прогреваться снова.

Сегодня рынок этого сегмента предлагает огромное количество регуляторов, среди которых механические и обычные электронные модели является самыми популярными и надежными. Более сложные — электронные термостаты с функцией программирования цикла отключения/включения, а также прочими дополнительными свойствами. Несмотря на значительную разницу в своей «начинке», и, соответственно, в стоимости, принцип их подсоединения к сети практически идентичен.

Подключение термостатов

Перед тем как подсоединить теплый пол к терморегулятору, нужно определиться, с помощью какого способа вы будете осуществлять подключение. Существа два варианта:

1. Стационарное подведение источника электроэнергии от основного счетчика.
2. Использование розетки.

Многие модели в своей комплектации уже имеют схему, благодаря которой процедура введения в эксплуатацию аппарата не вызовет сложностей. И если вы хоть немного разбираетесь в электрике, то, вероятнее всего, сможете самостоятельно провести эту процедуру, не прибегая к помощи специалистов.

После того, как вы установили терморегулятор теплого пола на нужном вам месте, к распределительному коробу нужно подвести фазу, заземление и ноль. Теперь займемся подготовкой места для вывода проводов от измерителя данных. В стеновом перекрытии штробим небольшую канавку, в которой должны поместиться две пластиковые трубки для проводов — силового провода теплоисточника и соединения внутреннего датчика. Исходя из этого, вы должны понимать, что подключение регулятора теплого пола осуществляется до финишных работ, в противном случае вы попросту испортите готовые, красивые стены и вам снова придется заниматься их благоустройством.

Как только ряд этих мероприятий будет выполнен, можно приступать к монтажу и подключению электрического теплого пола.

Как подсоединить кабельный пол?

Прежде чем приступить к укладке кабеля, необходимо протянуть силовые провода к термостату, при этом сам нагревательный элемент и переходящие к регулятору провода соединяются специальной муфтой, которая в дальнейшем будет располагаться в стяжке.

Следующим этапом станет укладка непосредственно кабеля. Существует много схем, которые помогают создать равномерный прогрев напольной плоскости, но какую бы вы не выбрали, важно помнить, что линии кабеля ни в коем случае не должны пересекаться.

Дальше идет установка датчика, который помещается в подходящую по размеру пластиковую трубу. И, прежде чем залить стяжку, нужно убедиться в работоспособности проложенного теплоисточника, используя для этого специальный тестер. После того, как этот прибор показал идентичное паспортным данным сопротивление, можно приступать к заливке бетонной основы.

Подключение кабального теплого пола к термостату осуществляется только после полного застывания основы.

Подсоединение термоматов

Подсоединение этой отопительной системы к терморегулятору не такое уж и сложно, тем более процесс практически идентичен предыдущему варианту. Поэтому имеет смысл указать только на отличия.

В силу того, что в этом случае нет необходимости в бетонной стяжке, то для размещения датчика потребуется выполнить дополнительный проем в поверхности пола. Как только маты и измеритель данных будут расположены, нужно их зафиксировать посредством нанесения тонкой клеевой основы. Вот и вся разница.

ВИДЕО: Монтаж теплого пола на основе нагревательных матов

Присоединение к сети пленочной конструкции

На краях пленочного нагревательного полотна имеются медные стержни, которые и подсоединяются к сети. Выполняется подключение терморегулятора к пленочной разновидности по той же схеме, что и устройство термоматов. Разница заключается в применении специальной подложки, которую раскладывают по всей утепляемой поверхности, в качестве которой выступает фольгированное полотно.

ВИДЕО: Теплый пленочный пол инструкция подключения 220 ватт

Регулятор температуры – это важный элемент любого электрического теплого пола. Он позволяет повысить эффективность работы всей системы и значительно снизить энергопотребление. Схема установки данного прибора достаточно проста. Произвести его монтаж сможет даже неспециалист, который обладает базовыми навыками работы с электроприборами.

Реечная схема укладки по деревянному основанию

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

• главное или второстепенное отопление;
• в доме или в квартире планируется монтаж;
• какое финишное покрытие;
• какой объем помещения;
• какое назначение помещений;
• какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

• тип стройматериалов стен и перекрытий;
• тип оконных рам и остекления;
• количество дверей и размер окон;
• особенности климата вашего региона;
• наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

• жилые комнаты — 30 градусов;
• в помещениях где нужен сильный обогрев — 36 градусов;
• с повышенной влажностью — 33 градуса;
• для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.

Ошибки монтажа водяного пола (2 видео)

Схемы водяного пола (25 фото)

Статьи которые читают другие:

• Сервопривод для коллектора теплого пола: автоматизация регулировки теплого водяного пола
• Правильный выбор стяжки в новостройке: особенности и специфика
• Инженерная или паркетная доска: как выбрать?

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ?20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура.

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Читать далее: ТОП строительных пылесосов без мешка лучшие предложения на рынке советы по выбору

Укладка труб

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме.

Схема рисуется с учетом использования деревянных или ОСП реек толщиной не менее 28 мм. Рейки должны укладываться на половые лаги, расстояние между ними немного больше диаметра труб. В качестве фиксаторов применены металлические профильные пластины, сверху есть защелки. Система накрывается гипсоволокнистыми плитами.

При рассмотрении задачи о том, как подключить теплый пол к системе отопления, сразу же стоит четко уяснить разницу между устройством его подогрева в частном и многоквартирном доме. В первом случае хозяин волен проводить благоустройство без каких-либо ограничений, основываясь лишь на характеристиках котла и планировке помещений. В многоэтажках подключение водяного теплого пола к системе отопления вызывает куда больше проблем.

Из основных можно выделить следующие:

• разница гидравлических сопротивлений в отопительных радиаторах и трубах теплого пола;
• качество воды в системе центрального отопления оставляет желать лучшего и может оказывать ощутимое влияние на работу теплых полов;
• гидроудары и перепады давления могут привести к преждевременному разрушению системы подогрева полов.

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

Подсоединение терморегулятора к системе

Слой теплоизоляции

Слой теплоизоляции

Укладка труб

Укладка труб

В системах теплого пола наличие терморегуляторапозволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Теперь перейдем к главному вопросу: как подключить водяные теплые полы к отоплению? Схема работы водяного теплого пола простая: трубы нагреваются, тепло распределяется к материалу, который окружает сетку трубопроводов, а потом движется к напольному покрытию, посредством которого нагревается все помещение.

Материалом, которые окружает трубопроводы, является песчано-цементная стяжка. Ее применение связано с тем, что система будет надежно защищена, поскольку стяжка способна выдержать существенные нагрузки.

Важно понять, как правильно подключить водяной теплый пол. Ведь правильная установка – это гарантия хорошо прогретого помещения и экономии средств.

Воздух – отличный изолятор, и если бы не помещать трубы (площадь которых, на самом деле очень небольшая) в цементно-песчаную смесь, то КПД системы оказался бы настолько малым, что никто бы и не подумал использовать теплый пол для обогрева.

Сейчас существует два вида электрического теплого пола:

• кабельный или секционный;
• маты, инфракрасные пленочные системы.

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Читать далее: Крепление раковины к стене в ванной: как закрепить, крепеж для раковины к стене, как крепить, прикрепить, монтаж раковины, как правильно крепится

Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Терморегулятор для теплого пола — это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

• 1 клемма – фаза сети;
• 2 клемма – ноль сети;
• 3, 4 клеммы – жилы нагревательного элемента;
• 5 клемма – таймер;
• 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Подготовительные работы

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Подключение терморегулятора

Перед подключением теплого пола (любой его электрической разновидности) нужно определить место установки термостата. Этот прибор предназначен для управления системой и поддержания необходимой температуры в помещении. Кроме того, посредством термостата подключаются к сети нагревательные элементы. Модельный ряд терморегуляторов довольно широк – от простых механических приборов до интеллектуальных устройств.

Термостаты со встроенным датчиком, который регистрирует температуру воздуха в помещении, устанавливают на высоте не менее полутора метров от поверхности пола и в таких местах, где они будут защищены от источников тепла (например, прямого солнечного света).

Перед тем как подключить терморегулятор теплого пола, следует определиться, каким из двух существующих способов вы будете выполнять эту операцию. Можно сделать стационарное подключение от электрощита или воспользоваться имеющейся розеткой.

Большинство моделей терморегуляторов снабжено схемой, которая обычно изображается на корпусе. Это значительно облегчает процедуру и позволяет провести ее самостоятельно, не прибегая к помощи профессионального электрика.

Регулятор теплого пола и рекомендации

После того как термостат установлен, к распределительной коробке подводим фазу, а также заземление и ноль. В стене штрабим канавку для размещения двух пластиковых трубок. Одна из них предназначена для размещения силовых проводов нагревательного кабеля, другая – для проводки внутреннего датчика, который будет располагаться под половым покрытием. Когда все эти мероприятия выполнены, можно начинать монтаж и подключение электрического теплого пола.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Схема подключения терморегулятора для водяного теплого пола

В городских многоквартирных домах подключить теплый пол к центральному отоплению достаточно сложно. Это возможно только на обратной трубе, т. к. в трубе, идущей от котла, слишком горячая вода. Регулировать температуру в комнатах в таком случае почти невозможно, поскольку нагрев теплоносителя зависит от работы котельной.

Подача воды в каждую трубу регулируется отдельным клапаном, который открывается или закрывается в зависимости от показаний датчика температуры, установленного на стене в каждой комнате.

Термостат устанавливают в котельной. Управляющие команды, поступающие из него, приводят в действие сервоприводы клапанов распределения теплоносителя. Система водяного нагреваемого пола достаточно сложна, поэтому самостоятельно смонтировать и отрегулировать ее может только специалист. Гораздо проще монтаж и подключение электрического обогрева.

Особенности подключения разных типов напольного отопления

В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе — датчика, осуществляется следующим способом:

Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.

Упрощённая схема подключения тёплого пола к котлу

Схема упрощённая в том смысле, что на ней показаны только основные — «большие» — элементы:

Полагаю, всё на этой схеме легко узначаемо. Если же что-то попалось незнакомое, то познакомиться с ним можно в разделе про оборудование для водяных тёплых полов.

Эта же схема, но более… э-э… схематично представлена ниже:

К — напольный котел; ТК — трехходовой клапан; Н — циркуляционный насос; КП и КО — коллекторы подающий и обратный; ТП — тёплый пол; Б — бак расширительный; Т — комнатный термостат; ТР — термореле (сервопривод)

Насос ставится перед коллектором на подаче; перед насосом – трехходовой клапан. Трёхходовой клапан и циркуляционный насос вместе образуют смесительный узел, который можно сделать своими руками или можно раскошелиться на готовый, в сборе, который тоже присоединяется к коллектору.

Видео: Монтаж одножильного и двужильного нагревательных кабелей

Секреты лечения болей в суставах от нашего постоянного читателя.

Здравствуйте!

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке , с гарантией качества можно на
