Чердачное окно своими руками: разновидности, размеры, монтаж

Окна, встроенные в конструкцию крыши, встречаются достаточно часто, тем более что чердаки давно уже перестали использоваться только под склад для старых вещей. А они обеспечивают дополнительное освещение. Рационализм нашего времени не мешает творчески подходить к переоборудованию чердака под различные полезные помещения: спальню, кабинет и другое.

В архитектуре чердачное окно определяется как оконный проем, выполненный в крыше с чердаком. Таким образом, как называется чердачное окно, люкарна, слуховое, мансардное или даже скворечник, по сути, не имеет никакого значения. Все они нужны для проветривания и освещения подкровельного пространства. Вопрос только в том насколько удобно их открывать, и вообще они закрываются или нет.

Для чего нужны чердачные окна ?

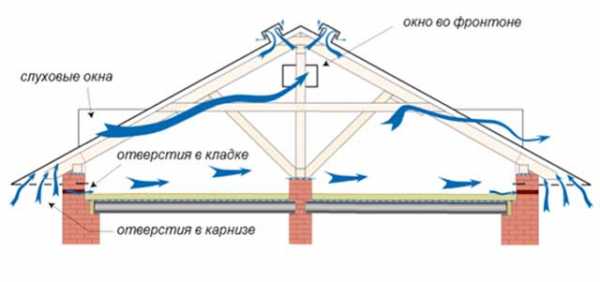

• Прежде всего окна чердачного помещения предназначены для проветривания, причем это касается практически любого из них: как мансардного, так и технического.

В холодном чердаке они помогают также выровнять давление внутри и снаружи помещения во время сильного ветра. Иначе, образовавшаяся при ураганном ветре подъемная сила соврем крышу с дома. Грамотное устройство слухового окна на чердаке (см. фото) избавит от такой неприятности.

• Еще одно предназначение оконных конструкций – освещение чердака. Солнечные лучи не только должны проникать под крышу, но в подкровельном пространстве должно быть достаточно светло. Это требование важно не только для жилого помещения, но и для технического, ведь плесневой грибок развивается и в полутьме. Единственное, нужно правильно подобрать ее форму, чтобы обеспечить необходимый для данного помещения световой поток.
• Чердачное окно используют также для выхода на крышу.

Классификация по конструктивным особенностям ?

Вертикальные либо торцевые. Располагаются они на торцевой стене люкарны. Простые и удобные в эксплуатации и уходе они легко открываются и закрываются, моются и красятся;

Небольшая имитация чердачного окна на фасаде может украсить чердак и создать впечатление обитаемого.

Классические виды и их новые разновидности ?

Оконные конструкции для чердаков различаются, в частности, по типу крыши:

Плоская. Такая конструкция требует установки дополнительных желобов для водостока, которые обеспечат комфортность эксплуатации. Крыша над ней имеет небольшой уклон – примерно в 5–15?. Обеспечивает максимальное освещение и проветривание подкровельного помещения;

• Возможен также вариант, вписанный в скат, вообще без крыши. Есть у них существенный недостаток – они абсолютно не защищены от воздействия осадков.

Помимо прочего, наличие чердачных окон и их форма придают некоторую изюминку дизайну дома.

• Треугольные или четырехугольные модели, расположенные в торцевой части, могут быть и без боковых стенок и козырька. Эту функцию берут на себя сами кровельные скаты. Смотрятся они довольно привлекательно. Отсутствие большого количества стыков упрощает гидроизоляцию. Это, несомненно, весьма ценно, однако не следует забывать, что если верхней частью такого окошка является вершина треугольника, то уровень освещенности будет несколько ниже.

• Чердачные окна сложной формы, как правило, имеют необычную геометрическую форму и придают дому определенный стиль. С одной стороны, они прекрасно вписываются в кровлю, а с другой – интересно меняют ее форму и дизайн.
• Круглое окошко внешне похоже на иллюминатор. Его выполняют либо полностью из стекла, либо в виде витража – так часто стильно украшают особняки. Для плоских кровель иногда выбирают купольные конструкции, используя светопрозрачные материалы.
• Довольно интересное решение – полукруглая форма, которую отличают плавные изящные линии кровли. К примеру, конструкцию типа «бычий глаз» невозможно не заметить, настолько она эффектна. К тому же она очень функциональна.

Чердачные окна и их размер ?

Размеры и форму чердачных окон определяют исходя из конструктивных особенностей кровли, а их функциональность во многом определяется местом расположения. Они не должны быть чересчур маленького размера – через такое маленькое окно на чердаке в случае крайней необходимости, скажем, при пожаре невозможно будет выбраться.

Существует определенная связь между размером оконной конструкции и межстропильным расстоянием. К примеру, для пологой кровли с уклоном до 30? длина должна начинаться от 1,4 м, а ширина – на 40–50 мм меньше, чем расстояние между несущими элементами стропильной системы.

При устройстве черепичной кровли ширину окошка выбирают кратной ширине черепицы.

Монтаж ?

• Самой простой считается конструкция люкарны, которую располагают между соседними элементами стропильной системы. Несущая система крыши при этом остается неизменной: стойки фасада упирают нижним концом на стропильные ноги, а верхним – прибивают к нарожникам. Боковые стенки укладывают на короткие стойки. По ширине конструкция ограничена величиной шага стропил и обычно равняется либо 60 см, либо 90 см.
• Если понадобится увеличить ширину люкарны, то стропила усиливают.

• прорезают по необходимости одну или две стропильные ноги, а крайние стропила, которые обрамляют контуры чердачного окна удваивают;
• между крайними стропильными ногами враспор укладывают подбалочники, которыми соединяются отрезанные концы стропильных ног в нижней и верхней части. В остальном монтаж повторяет устройство конструкции предыдущего типа.

Такой способ монтажа оправдан для случаев, когда ширина конструкции укладывается в утроенный шаг стропил.

• Если предполагаемая ширина еще больше, лучшим решением будет самонесущая конструкция. Она ценна еще тем, что не создает дополнительной нагрузки на кровлю.

Рассмотрим технологию устройства более сложного чердачного окна

Устройство люкарны «бычий глаз» ?

Подобную конструкцию продумывают на стадии проектирования. В первую очередь это касается несушего каркаса и фронтальной стенки.

Зачем нужны сервисные окна в крыше

Даже при самых благоприятных условиях, когда строительство проводилось без грубых ошибок и в обозримом будущем необходимость в ремонте кровли не возникнет, доступ на крышу периодически нужен. И вот для чего:

• Для обслуживания – при наличии камина или котла, обследование и чистку дымохода проводят минимум перед каждым отопительным сезоном. Также в уходе нуждаются и элементы водосточной системы, забивающиеся листвой и другим мусором, что снижает их функциональность. Когда речь идет о мансардном этаже, после обильных снегопадов необходимо счищать снег в зоне установки мансардных окон.
• Для монтажных работ – телевизионные антенны сегодня редкость, а вот установка оборудования для обеспечения доступа к беспроводному интернету за городом, только набирает обороты. Также в ходу разнообразные погодные датчики, монтируемые, в том числе и на крыше.
• На случай эвакуации – в ряде регионов с повышенной пожарной опасностью наличие люка, через который можно быстро эвакуировать членов семьи, многократно повышает шансы на спасение. Актуален он и в противоположной ситуации, когда нужно максимально оперативно оказаться на крыше из-за затопления.

Не стоит сбрасывать со счетов и возможность проветривания чердачного пространства, так как избыток влаги чреват такими негативными последствиями, как намокание утеплителя и элементов стропильной системы. И если влажный утеплитель – это повышение теплопотерь, то влажные лаги грозят куда более неприятными последствиями. Наличие сервисного окна позволит поддерживать помещение сухим и чистым, что особенно важно, когда чердак используется в качестве хранилища. А естественное освещение упростит эксплуатацию помещения.

Слуховое окно в архитектуре, 7 букв

Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова. Значение слова в словаре Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова. ж. Оконный проем — обычно круглой формы — в чердачной крыше или купольном покрытии.

Энциклопедический словарь, 1998 г. Значение слова в словаре Энциклопедический словарь, 1998 г. ЛЮКАРНА (франц. lucarne) оконный проем в чердачной крыше или купольном покрытии. Люкарны, имеющие декоративное значение, снаружи часто украшены наличниками, лепными обрамлениями и т.п.

Википедия Значение слова в словаре Википедия на крыше «Дома туриста» в г. Закопане Широко применялась в архитектуре конца XIX — XX века в связи с характерными для неё декоративности архитектурных форм и интересом к архитектуре предшествующих эпох готики и Ренессанса .

Большая Советская Энциклопедия Значение слова в словаре Большая Советская Энциклопедия (франц. lucarne, от латинского lux ? свет), оконный проём в чердачной крыше или купольном покрытии. Л., также имеющие декоративное значение, снаружи обычно украшены наличниками, лепными обрамлениями и тому подобное.

Чердачное окно в архитектуре — Строим дом

Слуховое окно — это не что иное, как самое обычное окно, расположенное на крыше дома. Каждый из нас его может увидеть на ближайшем частном доме с мансардой, поэтому его в простонародье так и называют мансардное окно. Но это современное название не подходит для окон, присутствующих на зданиях и соборах, построенных еще в прошлые века. Именно они являются прародителями современных таких окон. А назвали их интересным словом — люкарна.

1. Люкарна: что это такое?
2. Слуховое окно: почему так называют и для чего оно нужно?
3. Слуховое окно на крыше: форма и особенности конструкции
4. Слуховые окна на крыше фото

Слуховое окно фото

Люкарна: что это такое?

Слуховое окно или люкарна — это одно и тоже, но их разделяют временные рамки. Люкарна широко применялась в архитектуре XIX-XX веков, но известно, что ее начали применять еще в XV веке в Англии на крышах, имеющих остроконечное строение. Люкарна имеет свои отличительные черты — это надстройка на крыше дома, в фасадной части которой и устанавливалось окно. Сам фасад украшался пышной лепниной и являлся визитной карточкой всего дома. Позднее этот уникальный архитектурный элемент стал использоваться на крышах богатых домов и словно сигнализировал о статусе его хозяев.

Окно люкарна фото

Слово люкарна французское (lucarne), но имеет латинское происхождение от слова lux — свет. Практическое значение конструкции: в то время это была единственная возможность обеспечить освещение чердачного помещения, если исключить факелы и свечи.

Слуховое окно: почему так называют и для чего оно нужно?

Слуховое окно — это уже отечественное название окна на крыше, оформляется оно менее помпезно и скорее несет в первую очередь практическое значение, чем эстетическое. Есть две версии того, почему так назвали это окно:

Первая версия: раньше слово «слух» имело несколько иное значение и подразумевало проем, продушину. Что и объясняет назначение такого окна — освещение естественным светом и проветривание помещения.

Вторая версия связана непосредственно с фамилией мастера Слухова, управлявшего во времена правления Александра I работой по возведению кровли на московском Манеже. По этой версии крыша здания вначале была построена без системы вентиляции, что приводило к ее деформации под воздействием внешних природных условий. Позже, когда об этом прознал сам царь, Слухов в скором времени исправил ситуацию, соорудив такие окна, которые и были названы в честь него.

Слуховое окно фото

Слуховое окно на крыше фото

Слуховое окно на крыше: форма и особенности конструкции

Традиционное слуховое окно со всей конструкцией, если на него посмотреть со стороны, напоминает домик. Ведь оно имеет именно его форму, поэтому люкарна выполняет не только функцию освещения и проветривания, но и увеличивает пространство на чердаке. К тому же, открывать такие окна значительно проще, поскольку используются для них распашные рамы, а не сдвижные, как при современных мансардных окнах, устанавливаемых в плоскость крыши. Поэтому они носят название вертикальное слуховое окно.

Слуховое окно на крыше фото

Такое окно люкарна может располагаться в любой части крыши современного дома, не важно основная это плоскость или торцевая. Ее размер и форма тоже определяются особенностями конструкции крыши и стилистики экстерьера всего дома. Также учитывается высота крыши и площадь чердака. Ну и конечно их не строят на крышах с маленьким углом наклона.

Другая разновидность люкарни — это утопленное окно в конструкцию надстройки. Обычно это делается на больших окнах для строительства балкона. Единственный минус такой конструкции — она не увеличивает жилое пространство. Поэтому оно актуально только в мансардах большой площади.

Слуховое окно может изготавливаться и в плоскость кровли, что и дает их по праву называть мансардными окнами. Они хороши тем, что не образуют дополнительной конструкции на крыше, что в свою очередь облегчает ее очистку от снега в зимний период. Также такие окна ровно на половину увеличивают степень освещенности мансарды. Поэтому их не рекомендуют устраивать на солнечную сторону крыши, а вот в теневой они очень даже приветствуются. Но стоит сказать, что такие окна требуют хорошей гидроизоляции с системой отвода осадков и конечно же снабжаются не менее качественной теплоизоляцией.

Назначение слуховых окон

Оригинальность и неповторимость внешнего облика домов, имеющих в своей конструкции слуховые окна, не являются единственными функциями последних. Помимо этого, люкарны обеспечивают:

• Приток свежего воздуха. Кроме обеспечения вентиляции помещения, это предотвращает деформацию строительного материала и его порчу.
• Естественное освещение.
• Увеличение рабочего пространства в помещении (не со всеми слуховыми окнами).
• Выход на крышу. Особенно помогает, когда требуется ремонт кровли.

Мансардные окна и люкарны имеют одинаковые функции, но первый вариант не может придать зданию изысканный стиль и требует качественный монтаж паро-гидроизоляции кровли.

виды, предназначение, конструкции по ГОСТу

Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

• Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.



• Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.



• Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.



• Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.



• Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.



Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

Особенности проектирования люкарны

Монтаж конструкции слухового окна и стропильной системы крыши проводятся вместе, поэтому заниматься проектированием и того и другого следует одновременно. Разрабатывая чертежи и эскизы будущей кровли необходимо учитывать стандартные требования к люкарнам:

• Их установка производится только с углом наклона крыши в 350 и больше. В ином случае лучше рассмотреть вариант конструирования на фронтоне.
• Парные окна располагаются между собой на расстоянии минимум 0,8 м, чтобы без проблем осуществить монтаж кровельного покрытия.
• Высота от пола мансарды до проема — не менее 1 м.
• Минимальный допустимый размер окна — 1,2х0,8 м.
• Окна должны иметь суммарную площадь минимум 1/500 площади чердака или мансарды.

Сложность установки люкарны напрямую зависит от выбранного кровельного материала. Фронтоны окна (боковые и передние) могут быть отделаны таким же покрытием, что и фасад здания, но здесь главное правило – отсутствие в них большого веса. А вот крыша окна является продолжением всей конструкции, поэтому здесь обычно укладывается одинаковая кровля, это может быть черепица, ондулин и т.д.
